5. Uzstādīšana
5.1 Optimāla uzstādīšana
1i

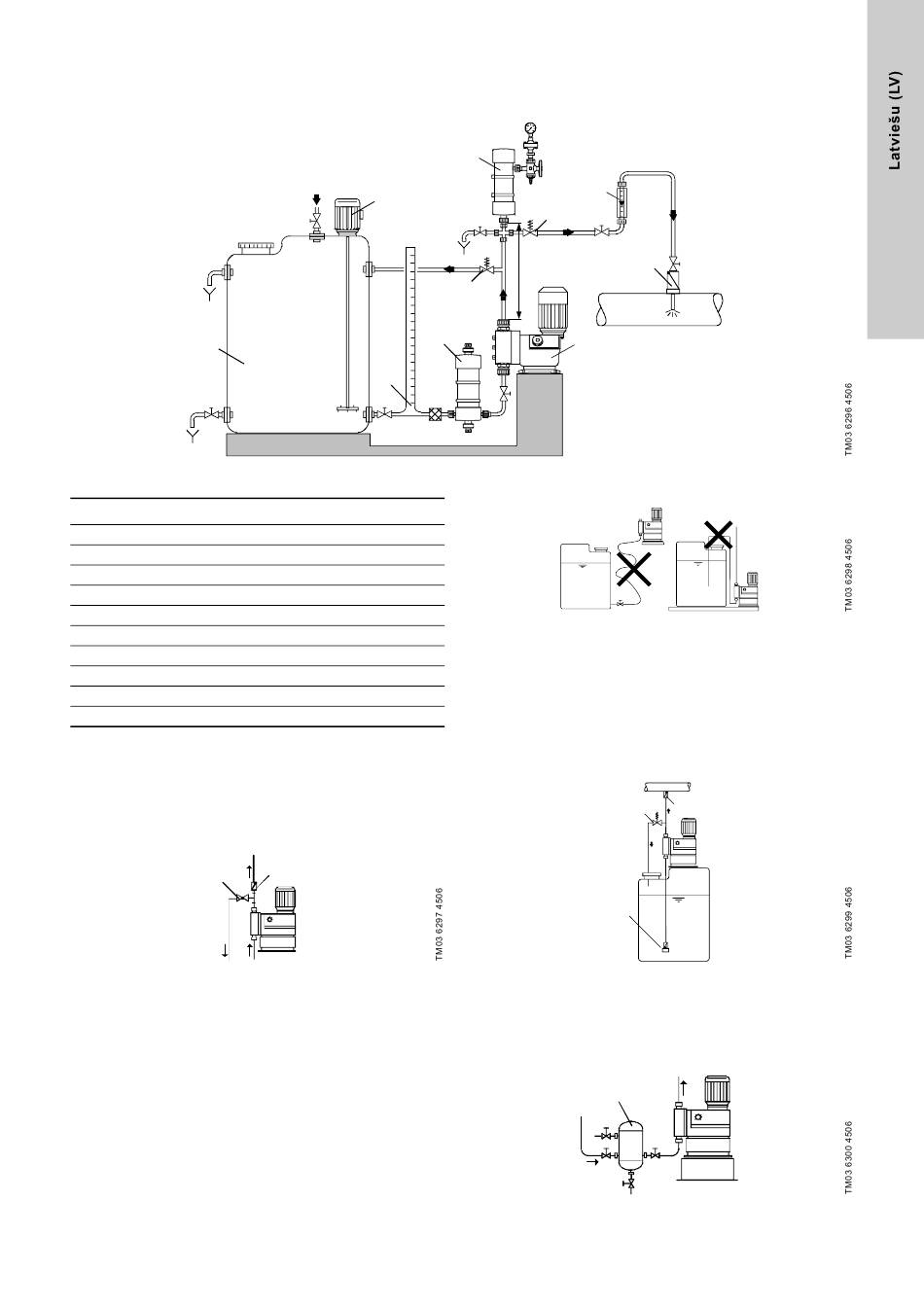

3. ilustr. Optimālas uzstādīšanas piemērs
Poz. Komponenti
1i Dozēšanas tvertne
2i Elektriskais maisītājs
3i Ekstrakcijas ierīce
4i Iesūkšanas pulsāciju regulētājs
5i Dozēšanas sūknis
6i Drošības vārsts
7i Spiediena vārsts
8i Pulsāciju regulētājs
9i Mērglāze
10i Iesmidzināšanas mezgls
5.2 Uzstādīšanas ieteikumi
• Dozētājgalvas vienkāršai atgaisošanai uzreiz aiz izplūdes
vārsta jāuzstāda lodveida vārsts (11i) ar apvadcauruli
(atpakaļ uz dozēšanas tvertni).
• Ja ir garas spiedcaurules, spiedcaurulē jāuzstāda vienvirziena
vārsts (12i).
11i
4. ilustr. Sistēma ar lodveida vārstu un vienvirziena vārstu
• Iesūcējcaurules uzstādīšanas gadījumā jāņem vērā šādi
aspekti.
– Iesūcējcaurulei jābūt pēc iespējas īsākai. Nedrīkst pieļaut
samezglošanos.
– Vajadzības gadījumā līkumu vietā lietojami līklīnijas izvadi.
– Iesūcējcaurule jāliek uz augšu iesūkšanas vārsta virzienā.
– Jāizvairās no cilpām, kas varētu radīt gaisa burbuļus.
2i
4i
3i
12i
8i
9i
7i
max. 1m
Maks. 1 m
6i
5i
5. ilustr. Iesūcējcaurules uzstādīšana
• Nedegazēšanas vielai, kuras viskozitāte ir līdzīga ūdens
viskozitātei, sūkni var uzstādīt uz tvertnes
(jāievēro maksimālais iesūkšanas augstums).
• Priekšroka dodama iesūkšanai no augšas.
• Vielai, kurai ir tendence nogulsnēties, iesūcējcaurule
jāuzstāda ar filtru (13i) tā, lai iesūkšanas vārsts atrastos pāris
milimetru virs iespējamā nogulsnēšanās līmeņa.
6i
13i
6. ilustr. Tvertnes uzstādīšana
• Piezīme sistēmai ieplūdes pusē: dozēšanas sistēmās, kurās
iesūcējcaurule ir garāka par 1 metru, atkarībā no dozēšanas
plūsmas var būt nepieciešams uzstādīt piemērota izmēra
pulsāciju regulētāju (4i) tieši pirms sūkņa iesūkšanas vārsta.
4i
7. ilustr. Sistēma ar pulsāciju regulētāju ieplūdes pusē
10i
