8.3 Regolazione della portata di dosaggio tramite
la lunghezza di corsa
Regolare la lunghezza della corsa soltanto con
Attenzione
la pompa in funzione!
• Per aumentare la portata di dosaggio, ruotare lentamente la
manopola di regolazione (8) verso sinistra fino al raggiungi-
mento della quantità di dosaggio desiderata.
• Per diminuire la portata di dosaggio, ruotare lentamente la
manopola di regolazione (8) verso destra fino al raggiungi-
mento della quantità di dosaggio desiderata.
50
60 40
70
80
90
100%

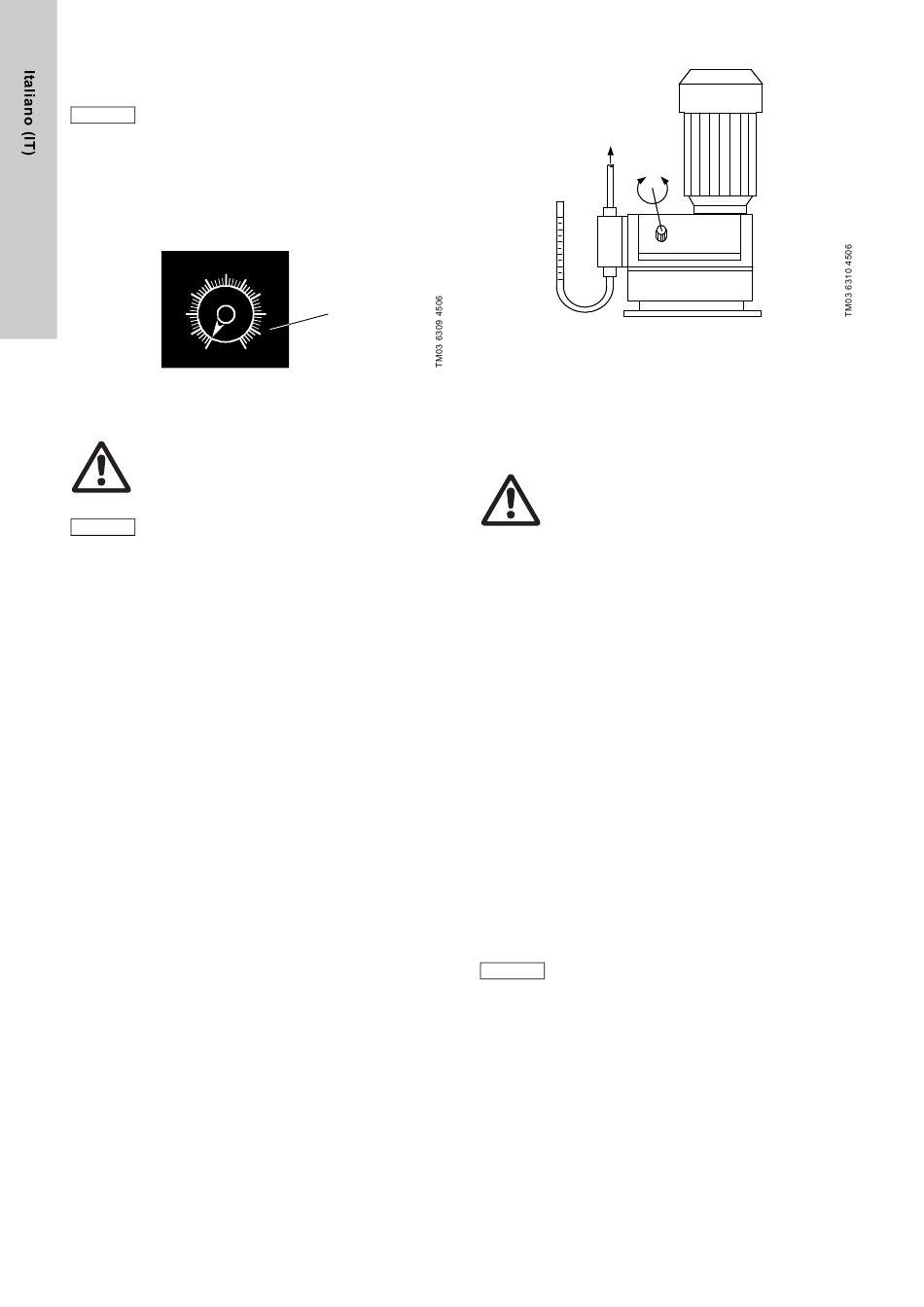

Fig. 17 Manopola di regolazione della corsa
8.4 Regolazione della corsa
Avvertimento
Durante i lavori sulla testa di dosaggio, sui raccordi o
sui condotti, indossare un abbigliamento protettivo
(occhiali, guanti)!
Regolare la lunghezza della corsa soltanto con
Attenzione
la pompa in funzione!
Il punto zero (nessun dosaggio) della pompa dosatrice è impo-
stato in fabbrica a 3 bar di contropressione. Vedere la sezione
13. Curve di dosaggio .
Nel caso in cui la contropressione di esercizio in corrispondenza
della valvola di iniezione si discosti notevolmente da questo
valore, deve essere eseguita una regolazione più accurata del
punto zero.
1. Collegare un tubo graduato alla valvola di aspirazione.
– Qualora il tubo graduato non fosse disponibile, inserire la
linea di aspirazione in un contenitore graduato.
2. Avviare la pompa dosatrice.
3. Impostare la portata di dosaggio al 15 %.
4. Per le pompe con segnalazione di serbatoio vuoto, rimuovere
la spina elettrica della segnalazione di serbatoio vuoto.
5. Ruotare la manopola di regolazione lentamente in direzione
oraria (verso lo zero) fino a che il livello del liquido cessa di
calare.
6. Rimuovere il tappo con un piccolo cacciavite senza cambiare
la posizione della manopola di regolazione e svitare la vite a
testa cilindrica ad intaglio assieme alla molla a spirale piana.
7. Tirare delicatamente la manopola di regolazione e adattarla
sull'asta di regolazione in modo che la linea zero sulla scala e
il contrassegno sulla manopola di regolazione coincidano.
8. Avvitare la vite a testa cilindrica ad intaglio finché la molla a
spirale non è precaricata, ma non si blocca. Persino quando è
regolata al 100 %, la molla della manopola di regolazione
deve rimanere precaricata.
218
30
8
20
10
0
Fig. 18 Regolazione della corsa
8.5 Regolazione delle corse al minuto usando un
convertitore di frequenza
Se è stato collegato un convertitore di frequenza, le corse al
minuto si possono regolare solo nella gamma 10-100 % del
numero massimo di corse al minuto. Consultare le istruzioni di
installazione e funzionamento del convertitore di frequenza!
Avvertimento
Rispettare le istruzioni del fabbricante!
Le connessioni devono essere realizzate secondo
queste istruzioni.
Impostazioni del convertitore di frequenza quando viene
usato con le pompe dosatrici Grundfos
Prestare particolare attenzione ai seguenti parametri del converti-
tore di frequenza.
• P013 (frequenza massima del motore):
– Impostare il convertitore di frequenza al massimo a 100 Hz.
– A causa di questa impostazione, non si può eccedere la fre-
quenza di corsa massima della pompa.
• P086 (limite di corrente del motore):
– Non cambiare l'impostazione predefinita (150 %).
– Il motore è protetto da un resistore PTC. Perciò questo para-
metro non è necessario.
• P081 - P085 (dati motore):
– Impostare questi parametri ai valori indicati nella targhetta di
identificazione del motore.
– Rispettare le istruzioni del fabbricante!
8.6 Usare l'unità di controllo AR
Quando si usa l'unità di controllo AR, rispettare le istruzioni di
installazione e funzionamento per "l'unità di controllo AR" in
aggiunta alle istruzioni in questo manuale.
9. Utilizzo con altri dispositivi elettronici
Per prima cosa vedere la sezione generale
Attenzione
8. Funzionamento . Questa sezione descrive solo le
funzioni aggiuntive.
9.1 Versione elettronica del sensore di fine corsa
Pompa munita di interruttore di prossimità induttivo con design a
due fili, in conformità con NAMUR DIN 19234, per la segnala-
zione delle corse.
Il sensore può essere installato in atmosfere potenzialmente
esplosive se gli amplificatori sezionatori, con approvazione PTB,
con circuito di controllo a sicurezza intrinseca [EExia] o [EExib]
sono collegati. Il sensore può essere usato fino alla zona 1 in
base all'amplificatore sezionatore. Si devono rispettare le specifi-
che relative all'amplificatore sezionatore della dichiarazione di
conformità.
Tensione di alimentazione U : da 7,7 a 10 V.
B
