5. Instalação
5.1 Instalação ideal
1i

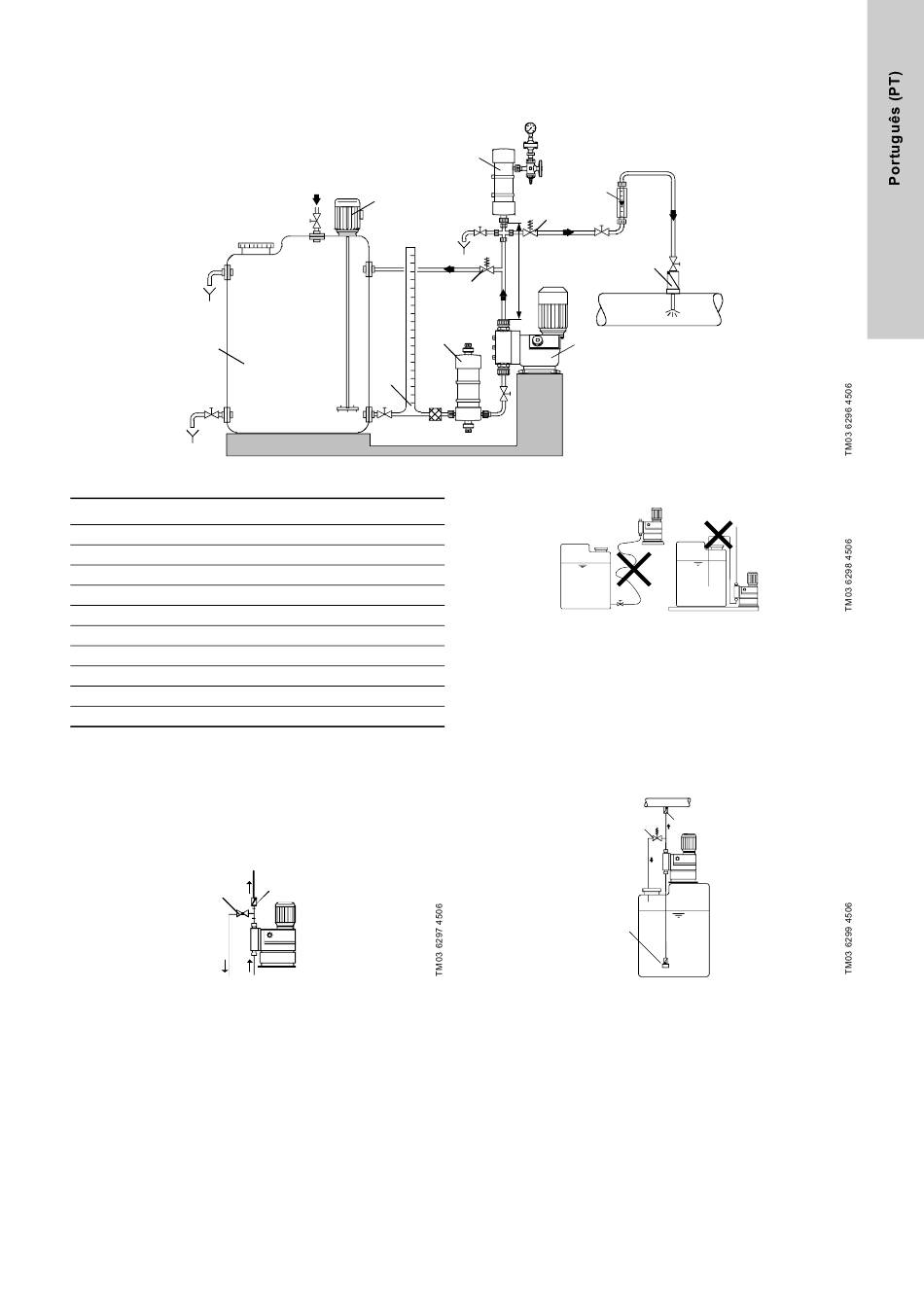

Fig. 3 Exemplo de instalação ideal
Pos. Componentes
1i Depósito doseador
2i Agitador eléctrico
3i Dispositivo de extracção
4i Amortecedor de pulsação da aspiração
5i Bomba doseadora
6i Válvula de escape
7i Válvula de segurança
8i Amortecedor de pulsação
9i Proveta graduada
10i Unidade de injecção
5.2 Dicas de instalação
• Para uma purga de ar fácil da cabeça doseadora, instale uma
válvula de esferas (11i) com uma linha de derivação (de volta
para o depósito doseador) imediatamente a seguir à válvula
de descarga.
• No caso de linhas de aspiração compridas, instale uma vál-
vula de retenção (12i) na linha de descarga.
11i
Fig. 4 Instalação com válvula de esferas e válvula de
retenção
• Na instalação da linha de aspiração, observe o seguinte:
– Mantenha a linha de aspiração o mais curta possível.
Evite que se emaranhe.
– Se necessário, utilize um tubo curvo em vez de cotovelos.
– Disponha a linha de aspiração sempre para cima em direc-
ção à válvula de aspiração.
– Evite curvaturas que podem causar bolhas de ar.
2i
4i
3i
12i
8i
9i
7i
max. 1m
Máx. 1 m
6i
5i
Fig. 5 Instalação da linha de aspiração
• Para fluidos não desgaseificantes com uma viscosidade
semelhante à da água, a bomba pode ser instalada no depó-
sito (observe a altura de aspiração máxima permissível).
• Aspiração inundada preferencial.
• Para fluidos com tendência para a sedimentação, instale a
linha de aspiração com filtro (13i) de forma que a válvula de
aspiração permaneça alguns milímetros acima do possível
nível de sedimentação.
6i
13i
Fig. 6 Instalação do depósito
10i
p
10i
