5. Montaj
5.1 Optimum montaj
1i

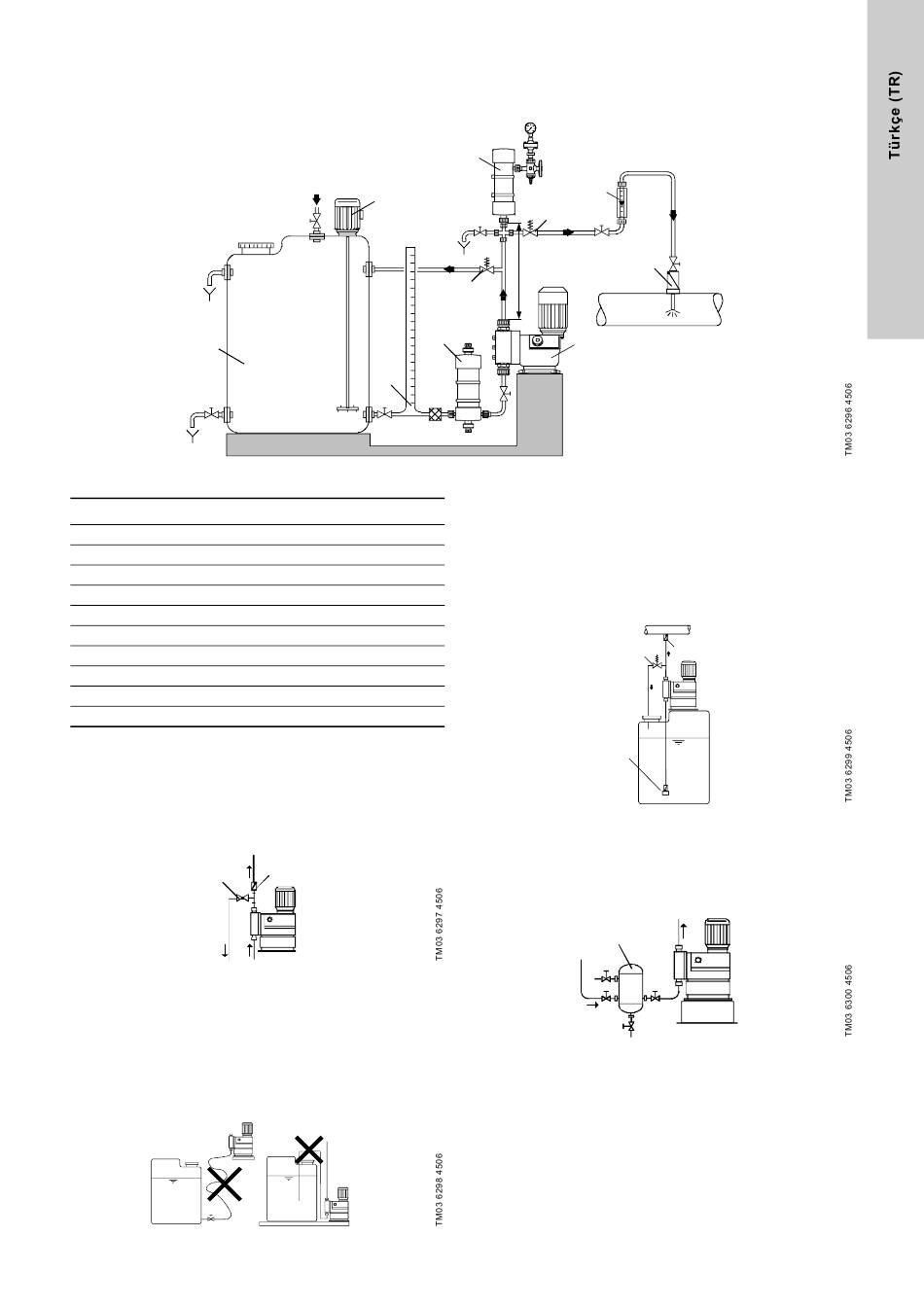

Şekil 3 Optimum montaj örne ğ i
Sıra Parçalar
1i Dozlama tankı
2i Elektrikli karıştırıcı
3i Seviye ölçüm silindiri
4i Darbe sönümleyicisi
5i Dozaj pompası
6i Tahliye vanası
7i Karşı basınç vanası
8i Darbe sönümleyici
9i Ölçüm camı
10i Enjeksiyon ünitesi
5.2 Montaj ipuçları
• Dozaj kafasının kolay bir şekilde havasını almak için, tahliye
vanasından hemen sonra bypas hattıyla (dozaj tankına geri)
bir küresel vana (11i) monte edin.
• Tahliye hatlarının uzun olması durumunda, tahliye hattına bir
çek vana (12i) monte edin.
11i
Şekil 4 Küresel vana ve çek vana ile montaj
• Emiş hattını monte ederken, aşa ğ ıdakilere dikkat edin:
– Emiş hattını mümkün oldu ğ unca kısa tutun.
Dolaşmasını önleyin.
– Gerekirse köşebent yerine dirsek kullanın.
– Daima emiş hattını emiş vanasına do ğ ru yönlendirin.
– Hava kabarcıklarına neden olabilecek dü ğ ümlerden kaçının.
Şekil 5 Emiş hattı montajı
2i
4i
3i
12i
8i
9i
7i
max. 1m
Maks. 1 m
6i
5i
• Suya benzer viskozitede gaz ihtiva etmeyen sıvılar için,
pompa tank üzerine monte edilebilir (maksimum emiş
yüksekli ğ ine dikkat edin).
• Taşmalı emiş tercih edilir.
• Ç ökelme e ğ ilimi olan sıvılar için, emiş vanası olası çökelme
seviyesinin birkaç milimetre üzerinde kalacak şekilde emiş
hattını filtreyle (13i) birlikte takın.
6i
13i
Şekil 6 Tank montajı
• Emiş tarafı montajı için not: 1 metreden uzun emiş hattına
sahip dozlama sistemlerinde, dozlama akışına ba ğ lı olarak,
pompa emiş vanasından hemen önce do ğ ru boyutta bir darbe
sönümleyici (4i) monte etmek gerekebilir.
4i
Şekil 7 Emiş tarafı darbe sönümleyicili montaj
10i
p
10i
