8.3 Az adagolt mennyiség beállítása a lökethossz
révén
Csak akkor állítson a lökethosszon, amikor
Vigyázat
a szivattyú jár!
• Az adagolt mennyiség növeléséhez, fordítsa el a lökethossz
állító gombot (8) lassan balra, amíg el nem éri a kívánt adagolt
mennyiséget.
• Az adagolt mennyiség csökkentéséhez, fordítsa el
a lökethossz állító gombot (8) lassan jobbra, amíg a kívánt
adagolt mennyiséget el nem éri.
50
60 40
70
80
90
100%

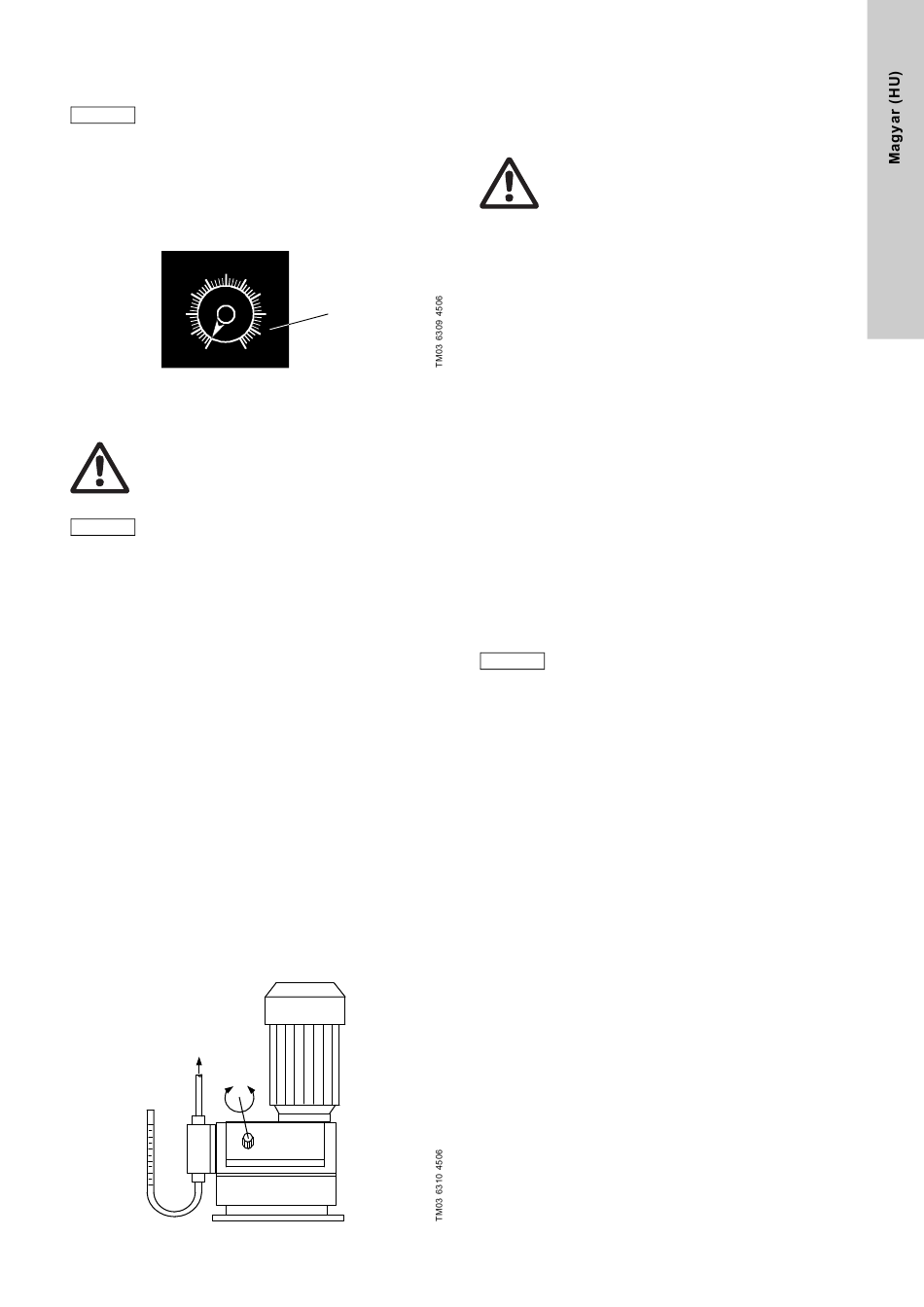

17. ábra Lökethossz állító gomb
8.4 Lökethossz beállítás
Figyelmeztetés
Viseljen védőöltözetet (kesztyűt és szemüveget)
amikor az adagolófejen, a csatlakozásokon vagy
a csővezetéken végez munkát!
Csak akkor állítson a lökethosszon, amikor
Vigyázat
a szivattyú jár!
Az adagolószivattyún a nullapont (nincs adagolás) gyárilag be
van állítva 3 bar-ra. Lásd a 13. Adagolási jelleggörbék
Ha az üzemi ellennyomás a befecskendező egységnél jelentősen
eltér ettől az értéktől, akkor javasolt a nullapont átállítása
a pontosabb értékek elérése érdekében.
1. Szereljen fel egy mérőcsövet a szívószelephez.
– Ha mérőcső nem áll rendelkezésre, akkor helyezzen
a szívócsőbe egy mérőedényt.Indítsa el az
adagolószivattyút.
2. Állítsa az adagolt mennyiséget 15 %-ra.
3. Az üres-tartály jelzővel ellátott szivattyúknál, vegye le az
üres-tartály jelző villamos csatlakozódugóját.
4. Fordítsa el a beállító gombot lassan az óramutató járásával
megegyező irányban (a nulla pont felé) amíg a közeg
a mérőhengerben vagy csőben már nem csökken tovább.
5. Távolítsa el a dugót egy kisméretű csavarhúzóval, anélkül,
hogy a beállító gomb helyzetét megváltoztatná, majd csavarja
ki a hengeresfejű csavart a lapos spirálrugóval együtt.
6. Óvatosan húzza ki a beállító gombot és igazítsa azt az
állítóorsóhoz úgy, hogy a skála nullapontja és a beállító
gombon a jelzés egybeessen.
7. Csavarja be a hengeresfejű csavart és a spirálrugót, hogy
a rugó megfeszüljön, de még ne legyen teljesen
összenyomva. A beállító gomb rugójának még akkor is
előfeszítettnek kell maradnia, ha a beállítás 100 %-os.
18. ábra Lökethossz beállítás
30
8
20
10
0
című részt.
8.5 A löketsebesség beállítása frekvenciaváltóval
Ha egy frekvenciaváltó van csatlakoztatva, akkor
a löketsebesség csak a maximális löketsebesség 10-100 %-a
közötti értékre állítható be. Lásd a frekvenciaváltó telepítési és
használati útmutatóját!
Figyelmeztetés
Tartsa be a gyártó utasításait!
A csatlakozásokat ezeknek az utasításoknak
megfelelően kell kialakítani.
A frekvenciaváltó beállításai Grundfos adagolószivattyúkkal
való használatban
Fordítson különös figyelmet a frekvenciaváltó alábbi
paramétereire:
• P013 (maximális motorfrekvencia):
– Állítsa a frekvenciaváltót maximálisan 100 Hz-re.
– Ennek a beállításnak köszönhetően, a szivattyú maximális
löketgyakorisága nem haladható meg.
• P086 (motoráram határ):
– Ne változtassa meg az alapértelmezés szerinti beállítást
(150 %).
– A motort egy PTC ellenállás védi. Ezért erre a paraméterre
nincs szükség.
• P081 - P085 (motoradatok):
– Állítsa be ezeket a paramétereket a motor adattábláján
láható értékekre.
– Tartsa be a gyártó utasításait!
8.6 Az AR szabályozó egység használata
Az AR szabályozó egység használata során a jelen kézikönyvben
megadott útmutatások mellett tartsa be a berendezéshez adott
telepítési és üzemeltetési utasításokat is.
9. Üzemeltetés más elektronikákkal
Először lásd a 8. Üzemeltetés
Vigyázat
Ez a rész csak a kiegészítő funkciókat ismerteti.
9.1 A löketérzékelő elektronikus változata
A NAMUR DIN 19234 szabványnak megfelelő, kétvezetékes,
induktív közelítéskapcsolóval felszerelt szivattyútípus.
Az érzékelő beépíthető potenciálisan robbanásveszélyes
környezetben, ha PTB-jóváhagyású, leválasztó kapcsolós,
gyújtószikramentes vezérlőáramkörrel [EExia] vagy [EExib]
felszerelt erősítők vannak csatlakoztatva. Az érzékelő az 1.
zónáig is használható, a leválasztó erősítőtől függően.
Ügyelni kell a leválasztó erősítőre vonatkozó megfelelőségi
nyilatkozatban található specifikációkra.
Tápfeszültség U : 7,7-től 10 V-ig.
B
című általános részt.
