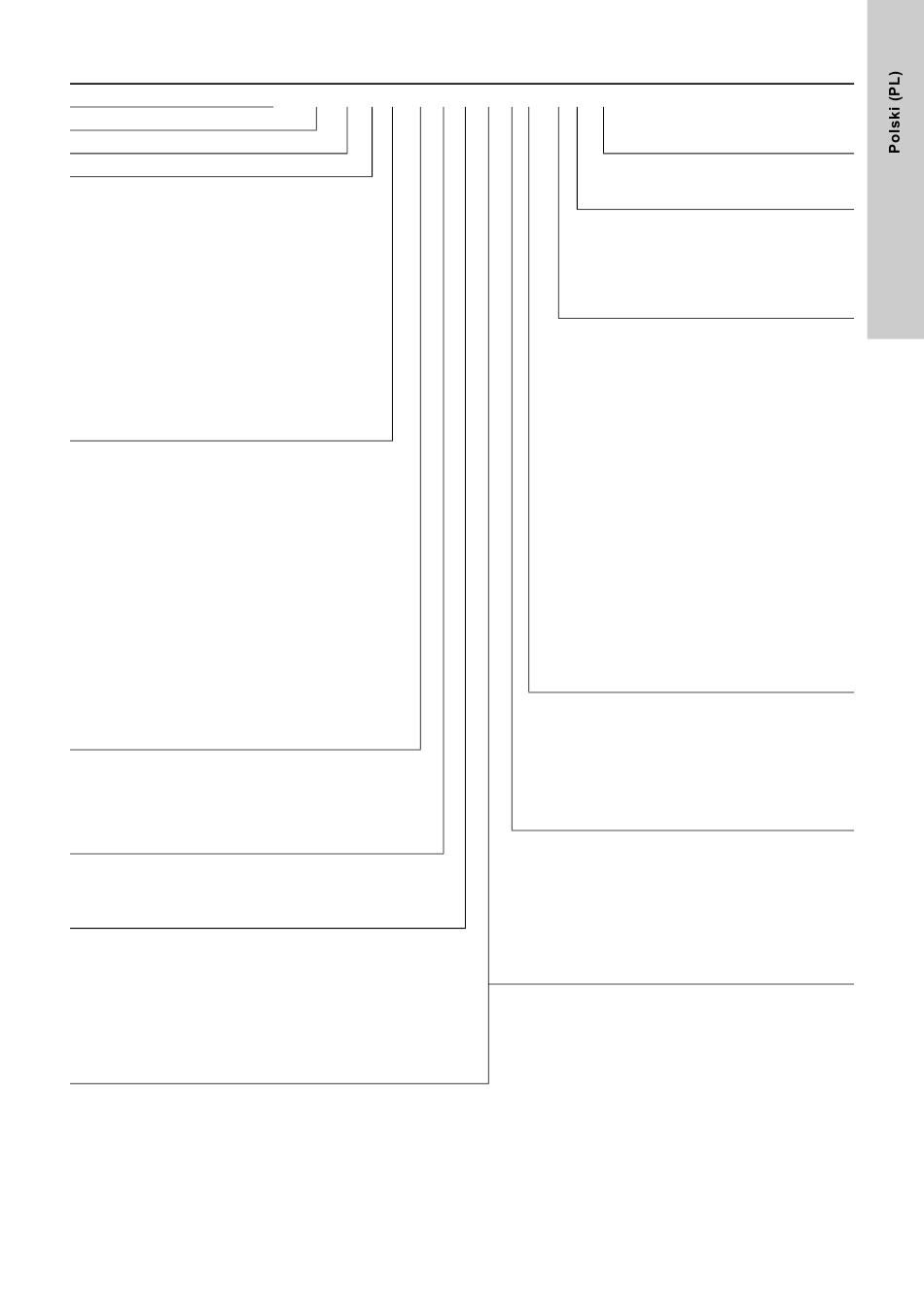

3.2 Klucz oznaczeń typu
Przykład:
Typoszereg
Wydajność maksymalna [l/h]
Maksymalne przeciwciśnienie [bar]
Rodzaj sterowania
B Standardowy - sterowanie ręczne
AR** Sterowanie analogowe/impulsowe
AT0 Przygotowane do serwomotoru
AT3 Serwomotor, zasilanie 1 x 230 V, 50/60 Hz,
sygnał sterujący 4-20 mA
AT5 Serwomotor, zasilanie 1 x 115 V, 50/60 Hz,
sygnał sterujący 4-20 mA
AT8 Serwomotor, zasilanie 1 x 230 V, 50/60 Hz,
sterowanie potencjometrem 1 k Ω
AT9 Serwomotor, zasilanie 1 x 115 V, 50/60 Hz,
sterowanie potencjometrem 1 k Ω
Wersja głowicy dozującej
PP Polipropylen
PV PVDF (polifluorek winylidenu)
PVC Polichlorek winylu
SS Stal nierdzewna 1.4571*
PV-R PVDF + wbudowany zawór nadmiarowy
PVC-R PVC + wbudowany zawór nadmiarowy
PP-L PP + wbud. układ wykrywania przecieku membrany
PV-L PVDF + wbud. układ wykrywania przecieku
membrany
PVC-L PVC + wbud. układ wykrywania przecieku
membrany
SS-L SS + wbud. układ wykrywania przecieku membrany
PV-RL PVDF + wbudowany zawór nadmiarowy i układ
wykrywania przecieku membrany
PVC-RL PVC + wbudowany zawór nadmiarowy i układ
wykrywania przecieku membrany
Materiał uszczelki
E EPDM
V FKM
T PTFE
Materiał kulki zaworu
G Szkło
T PTFE
SS Stal nierdzewna 1.4401*
Położenie panelu sterowania
F Z przodu (po przeciwnej stronie w stosunku do głowicy
dozującej)
S Z boku (po tej samej stronie co pokrętło regulacji długości
skoku)
Sx Z boku (po przeciwnej stronie w stosunku do pokrętła regulacji
długości skoku)
W Na ścianie
X Bez panelu sterowania
* Według EN 10027-2.
** Tylko pompy z silnikami jednofazowymi do 0,37 kW włącznie.
DMX 115 - 3 B PP /E /T -X -E 1 QQ X E0
Wersja silnika
E0 Silnik PTC do sterowania poprzez
zmianę częstotliwości
Wtyczka sieciowa
F UE (Schuko)
B USA, Kanada
I Australia, Nowa Zelandia
E Szwajcaria
X Bez wtyczki
Przyłącza, ssanie/tłoczenie
4 Przewód elastyczny 6/9 mm
B1 Przewód elastyczny 6/12 mm/
klejone śr. 12 mm
6 Przewód elastyczny 9/12 mm
B2 Przewód elastyczny 13/20 mm/
klejone śr. 25 mm
Q Przewód elastyczny 19/27 mm
i 25/34 mm
R Przewód elastyczny 1/4" / 3/8"
S Przewód elastyczny 3/8" / 1/2"
C5 Zacisk węża 1/2"
A Gwintowane Rp 1/4
A1 Gwintowane Rp 3/4
V Gwintowane NPT 1/4", wewn.
A9 Gwintowane NPT 1/2", zewn.
A3 Gwintowane NPT 3/4", wewn.
A7 Gwintowane NPT 3/4", zewn.
B3 Spajane, średnica 16 mm
B4 Spajane, średnica 25 mm
Typ zaworu
1 Zawór standardowy
3 Sprężynowy
ciśnienie otwarcia na ssaniu 0,05 bar
ciśnienie otwarcia na tłoczeniu 0,8 bar
4 Sprężynowy, tylko po stronie tłocznej
ciśnienie otwarcia 0,8 bar
5 Zawór do mediów abrazyjnych
Napięcie zasilania
G 1 x 230 V, 50/60 Hz
H 1 x 120 V, 50/60 Hz
E 3 x 230/400 V, 50/60 Hz
lub 3 x 440/480 V, 60 Hz
F Bez silnika, kołnierz NEMA (USA)
0 Bez silnika, kołnierz IEC
