2.1 Bu kılavuzdaki güvenlik talimatlarının
tanımlamaları
Bu kılavuzdaki güvenlik talimatlarına veya di ğ er tavsiyelere
uyulmazsa, kişisel yaralanma veya pompada arıza ya da hasar
meydana gelebilir. Güvenlik talimatları ve di ğ er tavsiyeler
aşa ğ ıdaki sembollerle belirtilmektedir:
Uyarı
Bu güvenlik uyarıları dikkate alınmadı ğ ı takdirde,
kişisel yaralanmalarla sonuçlanabilir!
Bu güvenlik uyarıları dikkate alınmadı ğ ı takdirde,
İkaz
arıza ya da ekipmanların hasarı ile sonuçlanabilir!
Notlar veya talimatlar işi kolaylaştırır ve güvenilir
Not
operasyonu temin eder.
Do ğ rudan pompa üzerinde sa ğ lanan bilgilere, örne ğ in sıvı
ba ğ lantılarının etiketlerine, uyulmalı ve her zaman bu etiketler
okunabilir durumda bulundurulmalıdır.
2.2 Personel eğitimi ve uzmanlığı
Kullanım, bakım, kontrolden sorumlu olan personel, bu işler için
ilgili uzmanlı ğ a sahip olmalıdır. Personelin sorumluluk alanları,
yetki seviyeleri ve denetimi net bir şekilde operatör tarafından
belirlenmelidir.
Personel gerekli bilgiye sahip de ğ ilse, gerekli e ğ itim ve talimatlar
sa ğ lanmalıdır. Gerekirse, pompa operatörünün talebi üzerine
e ğ itim üretici/tedarikçi tarafından gerçekleştirilebilir. Bu kılavuzun
içeri ğ inin personel tarafından anlaşılması operatörün
sorumlulu ğ undadır.
2.3 Güvenlik talimatlarına uyulmaması durumunda
riskler
Güvenlik talimatlarına uyulmaması personel, çevre ve pompa
açısından tehlikeli sonuçlar do ğ urabilir. Güvenlik talimatlarına
uyulmaması durumunda, herhangi bir hak talep edilemeyecektir.
Güvenlik talimatlarına uyulmaması aşa ğ ıdaki tehlikeleri
do ğ urabilir:
• pompa/sistemin önemli fonksiyonlarının çalışmaması
• belirtilen bakım yöntemlerinin uygulanamaması
• elektrikli, mekanik, kimyasal etkilere maruz kalmadan dolayı
insanların zarar görmesi
• zararlı madde sızıntısından dolayı çevrenin zarar görmesi.
2.4 Güvenlik bilinciyle çalışma
Bu kılavuzdaki güvenlik tailmalarına, ilgili ulusal sa ğ lık ve
güvenlik düzenlemelerine ve kurum içi operatör çalışma, kullanım
ve güvenlik düzenlemelerine uyulmalıdır.
2.5 Operatör/kullanıcı için güvenlik talimatları
Pompadaki tehlikeli sıcak veya so ğ uk kısımlar korunarak
yanlışlıkla temas edilmesi önlenmelidir.
Tehlikeli madde kaça ğ ı (örne ğ in sıcak, zehirli) personel veya
çevreye zararlı olmayan bir şekilde bertaraf edilmelidir.
Yasal düzenlemelere uyulmalıdır.
Elektrik enerjisinin neden oldu ğ u hasar önlenmelidir (daha fazla
ayrıntı için örne ğ in VDE veya yerel elektrik şirketinin
düzenlemelerine bakınız).
2.6 Bakım, kontrol ve kurulum işleri için güvenlik
talimatları
Operatör, tüm bakım, kontrol ve kurulum işlerinin, bu kitapçı ğ ı
okuyarak yeterli e ğ itim almış yetkili ve uzman personel tarafından
gerçekleştirilmesini sa ğ lamalıdır.
Pompadaki tüm çalışmalar, pompa durdu ğ u zaman
gerçekleştirilmelidir. Pompanın durdurulmasına ilişkin bu
kitapçıkta açıklanan prosedür takip edilmelidir.
Sa ğ lı ğ a zararlı olan sıvılar için kullanılan pompaların veya pompa
ünitelerinin temizlenmesi gerekir.
Tüm güvenlik ekipmanları ve koruyucu ekipmanları, iş biter
bitmez yeniden başlatılmalı veya devreye alınmalıdır.
İ lk başlatma bölümünde açıklanan noktalara, sonraki çalıştırma
işlemlerinde de dikkat edin.
Uyarı
Elektrik ba ğ lantıları sadece uzman bir personel
tarafından gerçekleştirilmelidir!
Pompa gövdesi sadece Grundfos tarafından
yetkilendirilen personel tarafından açılabilir!
2.7 Yedek parçalarda izinsiz değişiklik veya üretim
Pompada modifikasyon veya de ğ işiklik yapılması, sadece üretici
ile anlaşma yapılarak mümkündür. Üreticinin onayladı ğ ı orijinal
yedek parçalar ve aksesuarların kullanımı güvenlidir.
Başka parçaların kullanılması durumunda ortaya çıkan sonuçların
sorumlulu ğ u kullanıcıya aittir.
2.8 Doğru olmayan kullanım yöntemleri
Tedarik edilen pompanın işletim güvenli ğ i yalnızca
veriler bölümüne uygun kullanılmasıyla sa ğ lanabilir.
Belirtilen limit de ğ erler, hiçbir koşulda aşılmamalıdır.
2.9 Dozaj sistemindeki bir arıza durumunda sistemin
güvenliği
DMX 221 dozaj pompaları, en son teknolojilere göre
tasarlanmakta, dikkatli bir şekilde üretilmekte ve test edilmektedir.
Ancak dozaj sisteminde hata görülebilir. Dozaj pompalarının
monte edildi ğ i sistemler, dozaj pompasında bir arıza çıkmasının
ardından tüm sistemlerin güvenli ğ i sa ğ lanacak şekilde
tasarlanmıştır. Bunun için ilgili izleme ve kontrol fonksiyonlarını
sa ğ layın.

3. Teknik veriler

3.1 Tanımlama
1
DMX 4-10 B-PP/E/T-X-4144X
96293585 Type: DMX 221
S/N:00529211
3
4.00 L/h, 10.00 bar, 50 Hz
230/400V 50/60Hz 440/480V 60 Hz
4
96293585P11053100529211
6
7
Made in Germany

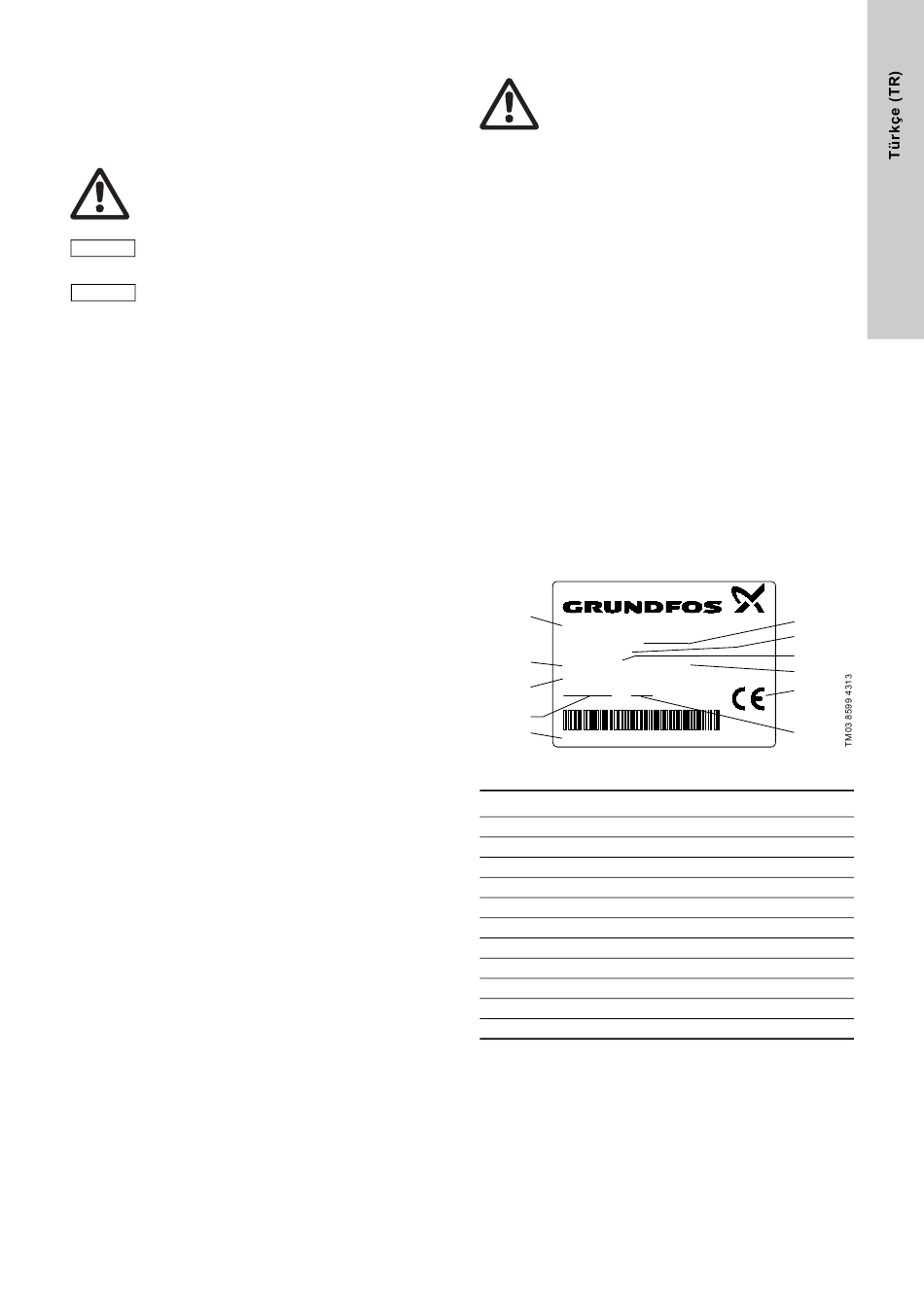

Şekil 1 DMX bilgi etiketi
Sıra Açıklama
1 Tip tanımlaması
2 Model
3 Maksimum kapasite [l/s]
4 Voltaj [V]
5 Frekans [Hz]
6 Ürün numarası
7 Menşe ülkesi
8 Yıl ve hafta kodu
9 Onay, CE işareti vs.
10 Maksimum basınç [bar]
11 Seri numarası
3. Teknik
2
11
10
5
9
8
