Tömlők csatlakoztatása
• Nyomja határozott mozdulattal a tömlőt a csatlakozó
csőcsonkra és a csatlakozástól függően rögzítse azt egy
csatlakozó ellendarabbal vagy tömlőszorító bilinccsel.
• Helyezze el a tömítést.
• Csavarja a szelepre a hollandi anyával.

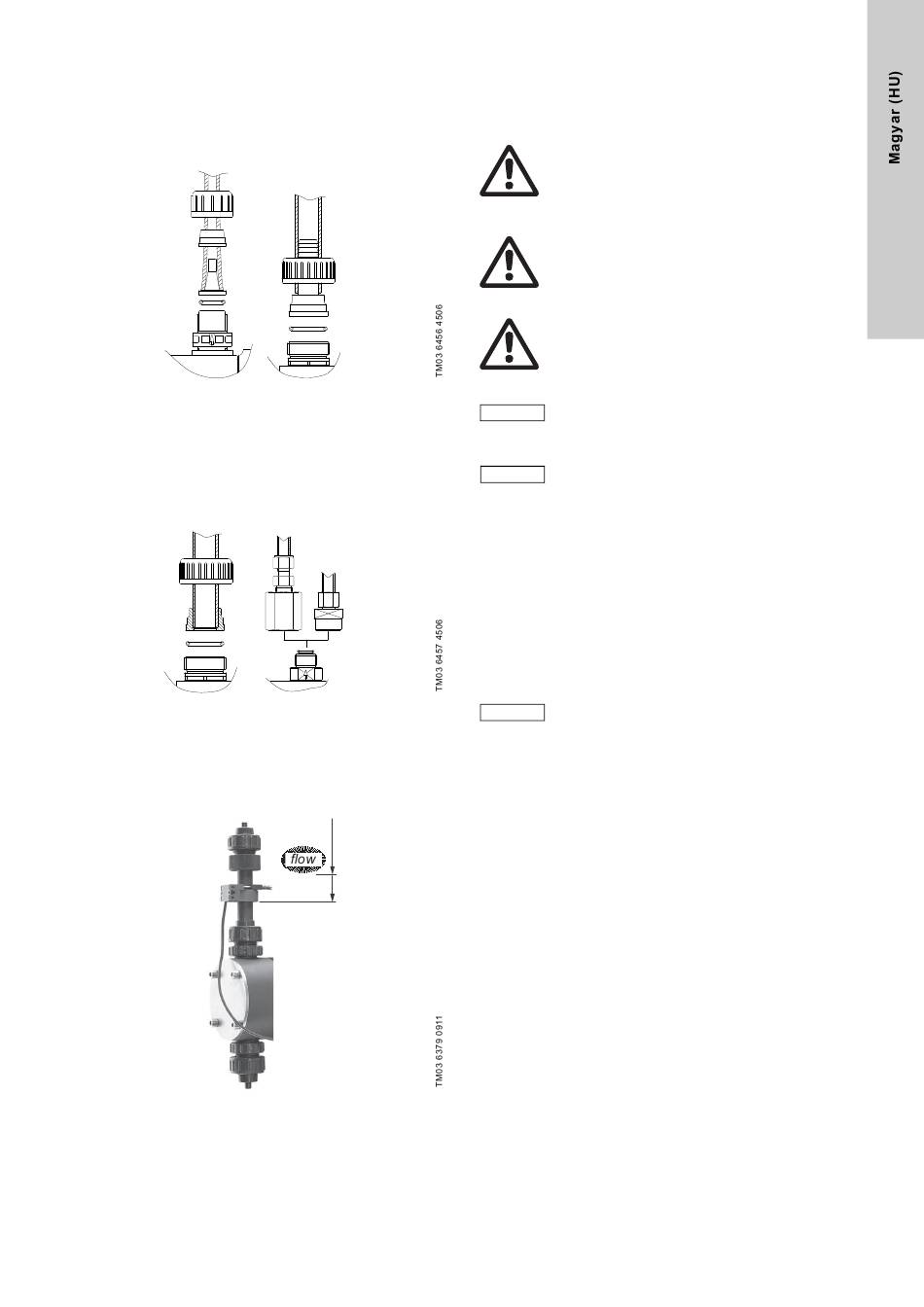

12. ábra Tömlők csatlakoztatása
DN 20 csövek csatlakoztatása
• A cső anyagától és a csatlakozástól függően, ragassza rá
(PVC), hegessze fel (PP, PVDF vagy rozsdamentes acél) vagy
nyomja rá (rozsdamentes acél).
• Helyezze el a tömítést.
• Csavarja a szelepre a hollandi anyával.
13. ábra DN 20 csövek csatlakoztatása
Adagoló szabályozó használata
• Csavarral rögzítse az adagoló szabályozót a kiömlő
szelephez.
• Csatlakoztassa a nyomóvezetéket az adagoló szabályozóhoz.
14. ábra Adagoló szabályozó
2 mm
6. Elektromos cXsatlakozások
Ellenőrizze, hogy a szivattyú megfelel-e annak az elektromos
táplálásnak, amelyről használni kívánja.
Figyelmeztetés
Az elektromos csatlakozások kialakítását csak
szakképzett személy végezheti!
Kapcsolja le a táplálást, mielőtt csatlakoztatná
a tápkábelt és a relé érintkezőit!
Tartsa be a helyi biztonsági előírásokat!
Figyelmeztetés
A szivattyúházat csak a Grundfos által
meghatalmazott személyek nyithatják fel!
Figyelmeztetés
Óvja a kábelcsatlakozásokat és a csatlakozó
dugókat a korróziótól és a nedvességtől.
Csak arról az aljzatról vegye le a védőfedelet,
amelyiket használni akarja.
A táplálás elektromosan le legyen választva
Vigyázat
a ki- és bemenőjelekről.
A szivattyú kikapcsolása a táplálás kikapcsolásával
történik.
Megjegyz.
Ne kapcsolja be addig a táplálást, amíg a szivattyú
indításra nem kész.
6.1 Hálózati csatlakozódugóval ellátott változatok
• Helyezze a hálózati csatlakozódugót a hálózati aljzatba.
6.2 Hálózati csatlakozódugó nélküli változatok
• Csatlakoztassa a motort a kapcsolási rajznak megfelelően
a kapcsolódobozhoz.
Figyelje meg a forgásirányt!
Motorvédelemről, amely a névleges motoráramra
van beállítva, a felhasználónak kell gondoskodnia.
Ez az AR szabályozó egységgel ellátott
változatoknál is szükséges!
Vigyázat
Ha a szivattyút frekvenciaátalakítóval üzemeltetik,
akkor az áthidaló vezetékeket a kapocslécen az
átalakító feszültségének megfelelően kell elhelyezni.
A háromfázisú motoroknál az átkötéseket
csillagkapcsolás szerint rendezik el gyárilag.
