5. Instalación
5.1 Instalación óptima
1i

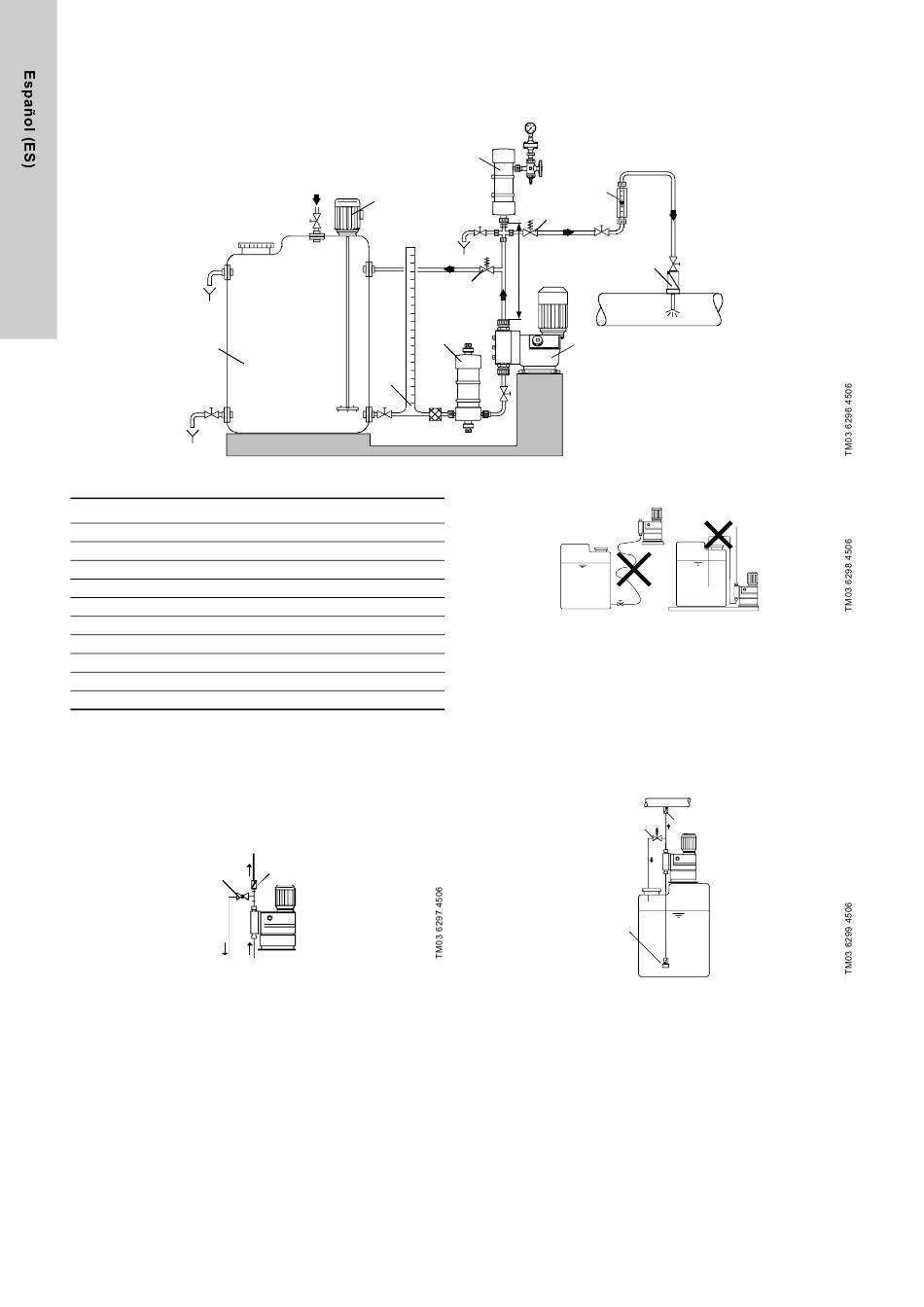

Fig. 3 Ejemplo de instalación óptima
Pos. Componentes
1i Depósito de dosificación
2i Agitador eléctrico
3i Dispositivo de extracción
4i Amortiguador de aspiración
5i Bomba dosificadora
6i Válvula de escape
7i Válvula de seguridad
8i Amortiguador
9i Vaso graduado
10i Unidad de inyección
5.2 Consejos de instalación
• Para facilitar la desaireación del cabezal dosificador, instale
una válvula esférica (11i) con línea de derivación (de vuelta al
depósito de dosificación) inmediatamente después de la vál-
vula de descarga.
• En las líneas de descarga largas, instale una válvula de reten-
ción (12i) en la línea de descarga.
11i
Fig. 4 Instalación con válvula esférica y válvula de retención
• Al instalar la línea de aspiración, tenga en cuenta las siguien-
tes indicaciones:
– Mantenga la línea de aspiración lo más corta posible.
Evite que se enrede.
– Utilice tubos curvados en lugar de tubos acodados si fuera
necesario.
– Dirija siempre la línea de aspiración hacia arriba en direc-
ción a la válvula de aspiración.
– Evite que se formen lazos, ya que podrían producirse burbu-
jas de aire.
88
2i
4i
3i
12i
8i
9i
7i
max. 1m
Máx. 1 m
6i
5i
Fig. 5 Instalación de la línea de aspiración
• Para fluidos no desgaseados con una viscosidad similar a
la del agua, la bomba puede montarse en el depósito (respete
la altura de aspiración permitida).
• Preferible, aspiración inundada.
• Para fluidos con tendencia a la sedimentación, instale la línea
de aspiración con filtro (13i) de forma que la válvula de aspira-
ción permanezca unos unos milimetros por encima del posible
nivel de sedimentación.
6i
13i
Fig. 6 Instalación del depósito
10i
p
10i
