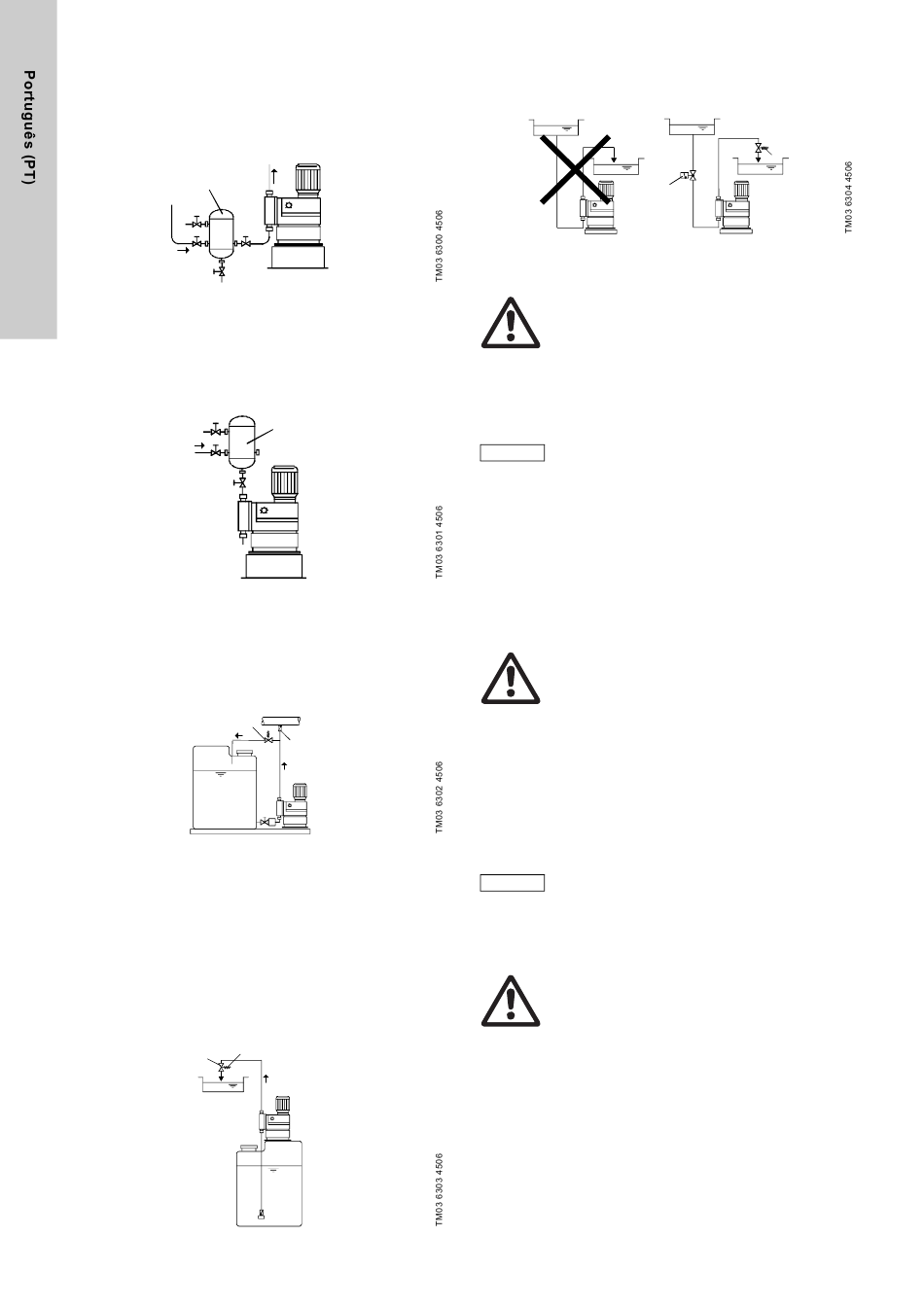

Nota para a instalação do lado de aspiração: Nos sistemas
doseadores com uma linha de aspiração com um compri-
mento superior a 1 metro, dependendo do fluxo doseador,
poderá ser necessário instalar um amortecedor de
pulsação (4i) de tamanho adequado imediatamente antes da
válvula de aspiração da bomba.
4i
Fig. 7
Instalação com amortecedor de pulsação no lado de
aspiração
Nota para a instalação do lado de descarga: Para proteger a
tubagem, utilize um amortecedor de pulsação (8i) para tuba-
gens rígidas com um comprimento superior a 3 metros e tuba-
gens com um comprimento superior a 5 metros.
Fig. 8
Instalação com amortecedor de pulsação no lado de
descarga
Para fluidos desgaseificantes e viscosos: aspiração inundada.
Para proteger a bomba doseadora e a linha de descarga con-
tra a formação excessiva de pressão, instale uma válvula de
escape (6i) na linha de descarga.
6i
Fig. 9
Instalação com válvula de escape
Com o escoamento do fluido doseador aberto ou a
contrapressão abaixo de 1 bar
Instale uma válvula de segurança (7i) imediatamente antes da
unidade de saída ou de injecção.
Tem que ser assegurada uma diferença positiva de pressão de
pelo menos 1 bar entre a contrapressão no ponto de injecção e a
pressão do fluido doseador na válvula de aspiração da bomba.
Se isto não puder ser assegurado, instale uma válvula de
segurança (7i) na linha de descarga.
p  1 bar
p  1 bar
7i
Fig. 10 Instalação com válvula de segurança
316
8i
p
10i
Para evitar o efeito sifão, instale uma válvula de
segurança (7i) na linha de descarga e, se necessário, uma
válvula solenóide (14i) na linha de aspiração.
Fig. 11 Instalação para evitar o efeito sifão
Aviso
Risco de superfícies quentes!
As bombas com motores AC podem ficar quentes.
Deixe um espaço mínimo de 100 mm até à cobertura
do ventilador!
5.3 Montagem
Monte a bomba horizontalmente no depósito ou numa consola
utilizando quatro parafusos M6.
Aperte cuidadosamente os parafusos de forma a não
Atenção
danificar a caixa plástica!
5.4 Mangueira / linhas de tubagens
5.4.1 Geral
Aviso
Para proteger a bomba doseadora contra a formação
excessiva de pressão, instale uma válvula de escape
na linha de descarga.
Utilize apenas os tipos de linha indicados!
Todas as linhas têm que se encontrar sem tensão!
Evite voltas e dobras nas mangueiras!
Mantenha a linha de aspiração o mais curta possível
para evitar a cavitação!
Se necessário, utilize um tubo curvo em vez de coto-
velos.
Observe as instruções de segurança do fabricante
quando manusear químicos!
Certifique-se de que a bomba é adequada para o
fluido doseador!
O fluxo deve deslocar-se na direcção oposta à da
gravidade!
A resistência das peças que entram em contacto
com o fluido depende do próprio fluido, da tempera-
tura do fluido e da pressão de serviço.
Atenção
Assegure-se que as peças em contacto com o fluido
são quimicamente resistentes ao fluido doseador
nas condições de operação!
5.5 Ligação das linhas de aspiração e de descarga
Aviso
Todas as linhas têm que se encontrar sem tensão!
Utilize apenas os tipos de linha indicados!
Ligue a linha de aspiração à válvula de aspiração.
– Instale a linha de aspiração no depósito de forma que a vál-
vula de pé permaneça 5 a 10 mm acima da parte inferior do
depósito ou acima do possível nível de sedimentação.
Ligue a linha de descarga à válvula de descarga.
 1 bar
p
-p
p
>
p - p
1 bar
2
1
_
1
2
1
p
2
14i
