Grundfos DMX 221 Montage- Und Betriebsanleitung Seite 447

1 1
K1 K2
L N
230 VAC /
115 VAC

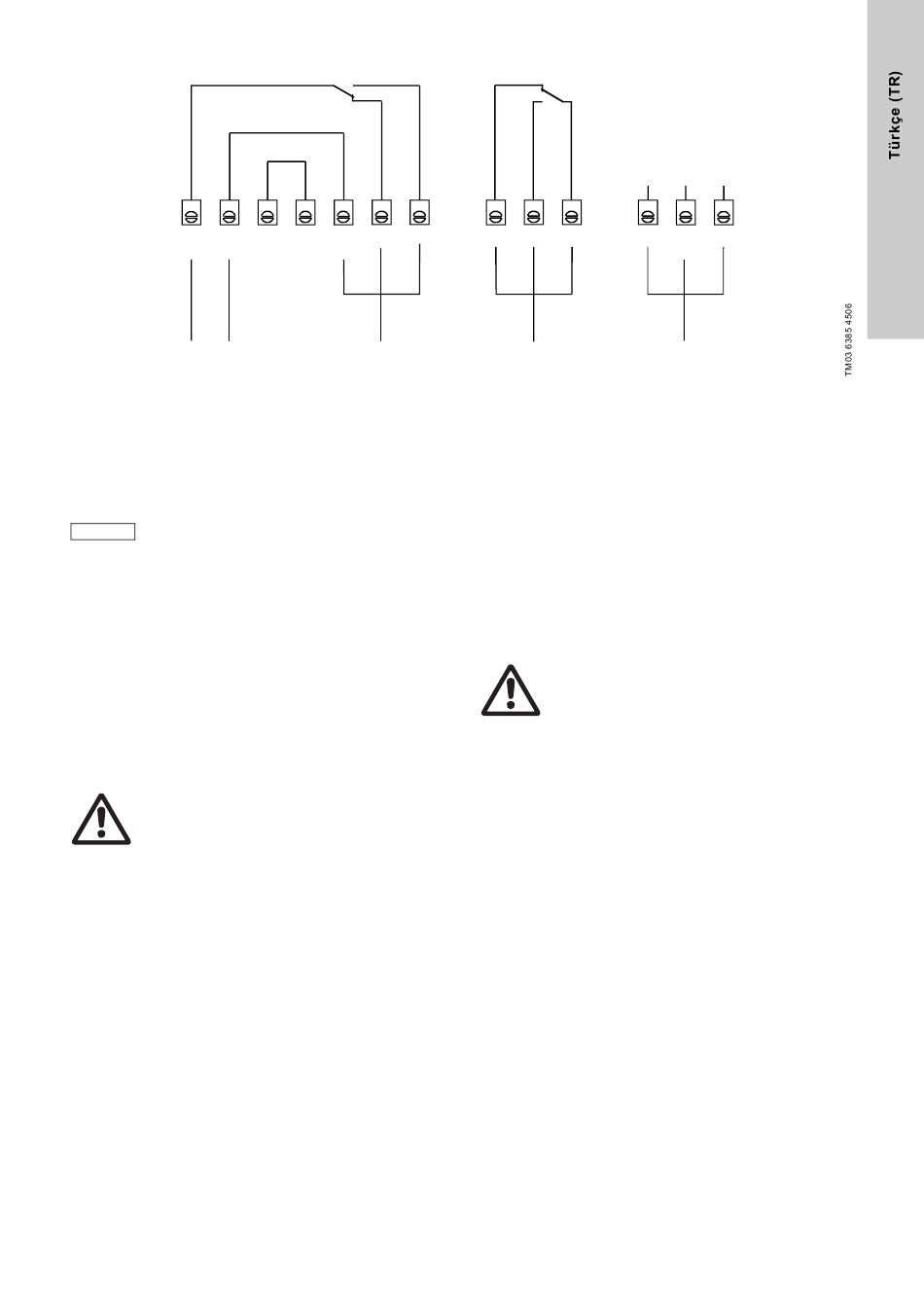

Şekil 22 Elektronik devre elektrik ba ğ lantısı
9.2.6 Sensörü dozlama kafasına vidalama
• Sensörü alt taraftan dozlama kafası flanşına vidalayın
(M14 x 1,5).
– Ş imdi diyafram sızıntı sensörü çalışmaya hazırdır.
9.2.7 Başlatma
Başlatmadan önce bir fonksiyon kontrolü
İkaz
gerçekleştirin!
Fonksiyon kontrolü
• Sensörü suya batırın.
– Yeşil ve kırmızı LED'ler yanıyor:
Sensör ve elektronik sistem kullanıma hazır!
– Bir veya daha fazla LED kapalı:
Sensör veya elektronik sistem arızalı!
Grunfos servisini arayın.
• Sensörü dikkatli şekilde kurutun.
– Yalnızca yeşil LED hala yanıyor:
Sensör ve elektronik sistem kullanıma hazır!
– Kırmızı LED hala yanıyor:
Sensör veya elektronik sistem arızalı!
Grunfos servisini arayın.
Uyarı
Elektronik sistemi veya sensörü açmayın!
Tamir işlemleri sadece yetkili personel tarafından
gerçekleştirilmelidir!
9.2.8 Kontakları kullanma
• Terminal 6 ve 7 (potansiyel yüklü)
– örne ğ in bir diyafram sızıntısı durumunda pompayı kapatmak
için.
• Terminal 8, 9 ve 10 (potansiyel taşımayan)
– örne ğ in bir alarm cihazını tetiklemek için.
S1
1 1 1 1 1
K3 K4 K5 K6 K7
PE PE N
Kontak 1
(sabit 230 VAC / 115 VAC)
S2
1 1 1 1
K8 K9 K10
Yeşil
Kontak 2
(yüzer)
9.2.9 Cihaz tanımlaması
Elektronik sistemde bir yeşil ve bir kırmızı ışık yayan diyot (LED)
bulunmaktadır.
• Yeşil LED
– sistemin kullanıma hazır oldu ğ unu gösterir.
– LED sadece sensör elektronik devreye ba ğ lı oldu ğ unda
yanar.
Bu durumda LED kapalıysa, sensör veya kablo arızalı veya
yanlış ba ğ lanmıştır.
• Kırmızı LED
– diyafram sızıntısı tespit edildi ğ ini belirtir.
– Yeşil LED hala yanıyor.
9.2.10 Bakım
Uyarı
Elektronik sistemi veya sensörü açmayın!
Tamir işlemleri sadece yetkili personel tarafından
gerçekleştirilmelidir!
Sensör
3 metre kablolu optoelektronik sensörü.
• Arıza durumunda sensörü temizleyin.
• Sensör hala do ğ ru çalışmıyorsa, de ğ iştirin.
Elektronik sistem
• Kullanıcı tarafından yapılabilecek bakım bulunmamaktadır.
• Elektronik sistem do ğ ru çalışmazsa, Grundfos servisini arayın.
1 1
Beyaz
Sarı
Sensör
447
