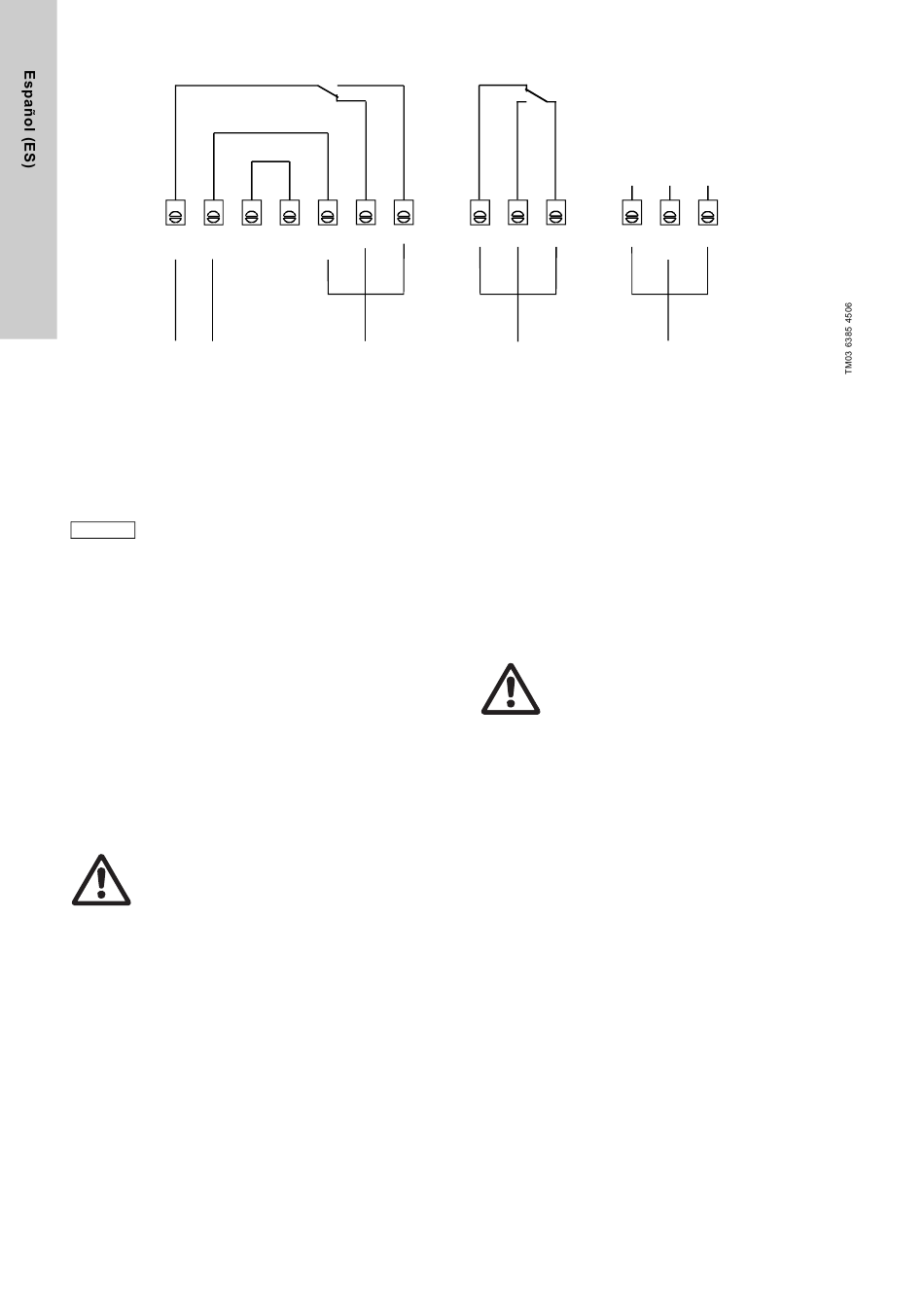

Fig. 22 Conexiones eléctricas del sistema electrónico
9.2.6 Enroscar el sensor en el cabezal dosificador
• Enrosque el sensor desde abajo en el orificio de la brida del
cabezal dosificador (M14 x 1,5).
– El sensor de fuga de diafragma está listo para el arranque.
9.2.7 Arranque
Antes de proceder a la puesta en marcha,
Precaución
efectuar una comprobación de las funciones.
Comprobación de las funciones
• Sumergir el sensor en agua.
– Se encienden los LED verde y rojo:
El sensor y el sistema electrónico están listos para
su funcionamiento.
– Uno o más de los LED están apagados:
Sensor o sistema electrónico defectuoso.
Informar al servicio de asistencia al cliente de
Grundfos.
• Secar el sensor cuidadosamente.
– Sólo el LED verde sigue encendido:
El sensor y el sistema electrónico están listos para
su funcionamiento.
– El LED rojo sigue encendido:
Sensor o sistema electrónico defectuoso.
Informar al servicio de asistencia al cliente de
Grundfos.
Aviso
No abrir el sistema electrónico ni el sensor.
Las reparaciones sólo puede realizarlas personal
cualificado y autorizado.
9.2.8 Utilización de los contactos
• Terminales 6 y 7 (cargados con potencial)
– Por ejemplo, para desconectar la bomba dosificadora en
caso de una fuga de diafragma.
• Terminales 8, 9 y 10 (sin potencial)
– Por ejemplo, para activar un dispositivo de alarmas.
94
S1
1 1 1 1 1
K3 K4 K5 K6 K7
PE PE N
Contacto 1 (no flotante
230 VCA / 115 VCA)
S2
1 1 1 1
K8 K9 K10
Verde
Contacto 2
(flotante)
9.2.9 Descripción del dispositivo
En el sistema electrónico hay un diodo luminoso (LED) verde
y uno rojo.
• LED verde
– Indica que el sistema está listo para el funcionamiento.
– El LED solo se enciende cuando el sensor está conectado
al sistema electrónico.
En este caso si el LED está apagado, el sensor o el cable
están averiados o conectados incorrectamente.
• LED rojo
– Muestra que se ha detectado una fuga de diafragma.
– El LED verde sigue encendido.
9.2.10 Mantenimiento
Aviso
No abrir el sistema electrónico ni el sensor.
Las reparaciones sólo puede realizarlas personal
cualificado y autorizado.
Sensor
Sensor optoelectrónico con cable de 3 metros.
• Limpiar el sensor si hay perturbaciones en el funcionamiento.
• Si el sensor aún no funciona correctamente, sustitúyalo.
Sistema electrónico
• El usuario no puede efectuar ningún mantenimiento.
• Si el sistema electrónico no funciona correctamente, contác-
tese con el servicio de asistencia técnica de Grundfos.
1 1
Amarillo Blanco
Sensor
