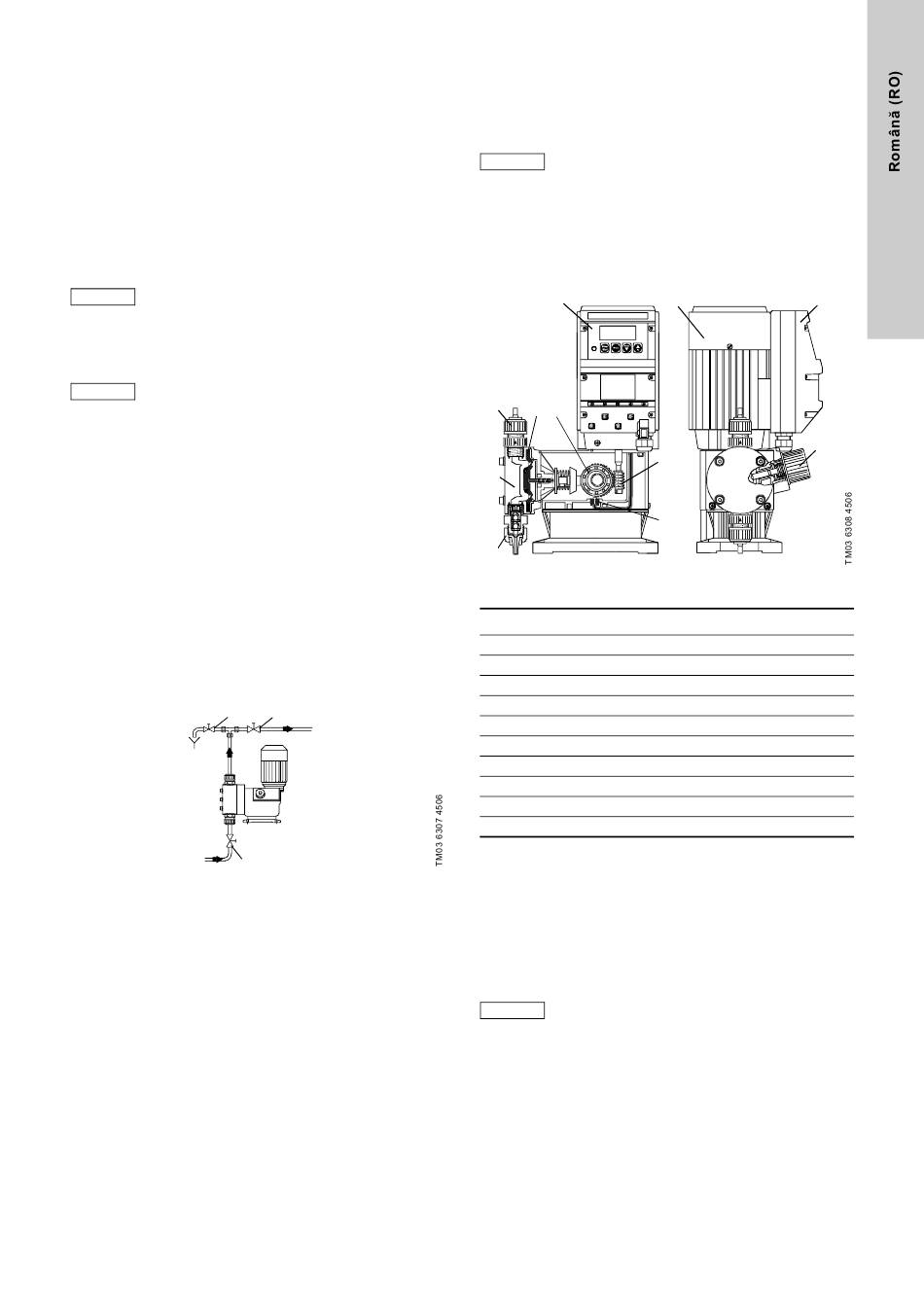

7. Punere în funcţiune
7.1 Verificări înainte de pornire
• Verificaţi ca tensiunea nominală de pe plăcuţa pompei să
corespundă condiţiilor locale!
• Verificaţi ca toate racordurile să fie sigure şi strângeţi, dacă e
cazul.
• Verificaţi ca şuruburile capului de dozare să fie strânse la
cuplul specificat şi strângeţi, dacă e cazul.
• Verificaţi ca toate conexiunile electrice să fie corecte.
7.2 Punere în funcţiune
Înainte de pornire, deschideți cartuşul de ventilare
(trageți capacul aprox. 5 mm).
Atenţie
Pentru transport și curățare, cartuşul de ventilare
trebuie să fie închis.
După pornirea iniţială şi după fiecare înlocuire a
diafragmei, strângeţi şuruburile capului de dozare.
După aproximativ 6-10 ore de funcţionare sau după
Atenţie
două zile, strângeţi în cruce şuruburile capului de
dozare cu ajutorul unei chei dinamometrice.
Cuplul maxim: 6 Nm.
1. Deschideţi ventilele de izolare a aspiraţiei şi refulării (15, 16),
dacă sunt instalate.
2. Deschideți valva de aerare (17), dacă este instalată, ăn linia
de refulare, sau eliberați presiunea la partea de refulare în
așa fel încât mediul să poate funcționa fără o contrapresiune.
3. Cuplaţi alimentarea de la reţea.
4. Numai pompele cu unitate de control AR: Apăsaţi butonul
"Start/Stop" şi ţineţi-l apăsat.
– Pompa se comută pe funcţionare continuă.
5. Setați butonul de reglare a lungimii cursei la 100 %.
6. Lăsaţi pompa să funcţioneze până ce mediul dozat este lipsit
de bule de aer.
7. Închideţi supapa de aerisire (17), dacă este instalată.
– Pompa este acum gata de funcţionare.
17
15
Fig. 15 Pornire inițială
16
8. FUNCŢIONARE
În cazul unei scăpări la diafragmă, lichidul dozat se
poate scurge prin orificiul din flanşa intermediară
dintre pompă şi capul de dozare. Piesele din
interiorul carcasei sunt protejate faţă de lichidul
dozat pentru un timp scurt (în funcţie de tipul de
Atenţie
lichid) de garnitura carcasei. Trebuie controlat
regulat (zilnic) dacă nu se scurge lichid din flanşa
intermediară. Pentru siguranţă maxim, vă
recomandăm versiunea de pompă cu detectarea
scăpărilor diafragmei.
8.1 Descrierea pompei
9
7 4 3
5
6
Fig. 16 DMX 221
Poz. Componente
1 Motor
2 Viteze
3 Excentric
4 Diafragmă dozare
5 Cap dozare
6 Supapă de aspiraţie
7 Supapă de refulare
8 Butonul de reglare a lungimii cursei
9 Unitate de control AR (opțional)
10 Senzor mișcare
Principiul de funcționare
• Pistonul de deplarea pozitivă a pompei cu motor electric și
control mecanic al diagramei.
• Rotația motorului este transformată în mișcarea pistonului a
diafragmei de dozare de exces și excentric.
• Debitul dozat poate fi setat prin ajustarea cursei de lungime.
8.2 Cuplarea/decuplarea
Înainte de cuplarea pompei, verificaţi dacă este
Atenţie
instalată corect. Referitor la secțiunile
7. Punere în funcţiune
• Pentru a porni pompa, cuplaţi alimentarea de la reţea.
• Pentru a opri pompa, decuplaţi alimentarea de la reţea.
1 9
8
2
10
5. Instalarea
.
343
