Inhaltszusammenfassung für Grundfos DMX 227

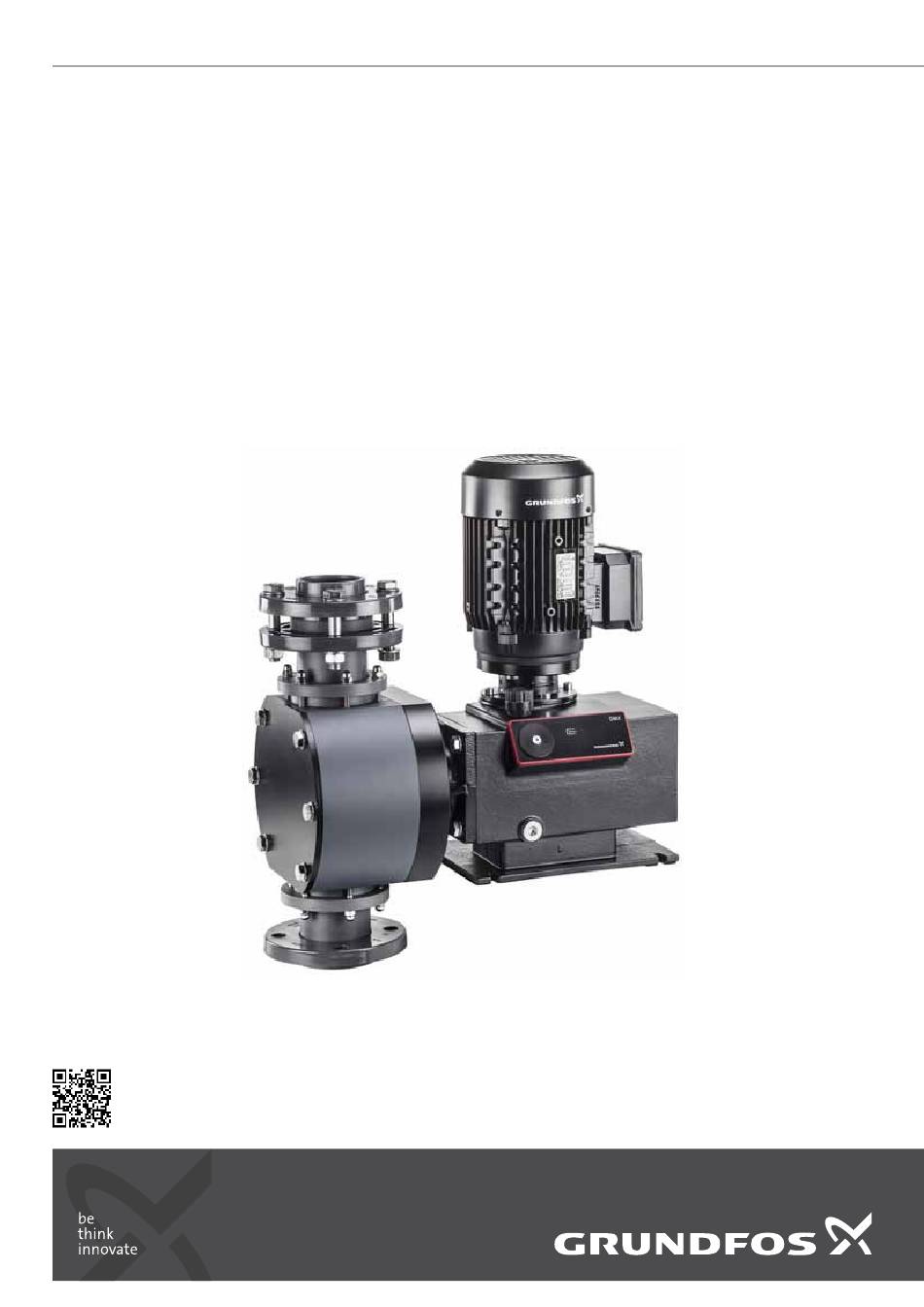

- Seite 1 GRUNDFOS ANLEITUNG DMX 227 Dosing pump Montage- und Betriebsanleitung Further languages http://net.grundfos.com/qr/i/99559294...
- Seite 2 Grundfos. Montagearbeiten 1.2 Verwendungszweck Eigenmächtiger Umbau und Ersatzteilherstellung Unzulässige Betriebsweisen Die Pumpe DMX 227 ist für flüssige, nicht abrasive und nicht ent- Sicherheit der Anlage bei Versagen flammbare Medien gemäß den Anweisungen des Handbuchs des Dosiersystems geeignet.
- Seite 3 Die Nichtbeachtung der Sicherheitshinweise kann gefährliche des Dosiersystems Folgen für Personal, Umwelt und Pumpe haben. Die Nichtbeach- DMX 227 Dosierpumpen werden nach neuesten technischen tung der Sicherheitshinweise kann zum Verlust jeglicher Scha- Erkenntnissen konstruiert und sorgfältig hergestellt und geprüft. densersatzansprüche führen.
- Seite 4 Nichtrostender austenitischer Stahl, 1,4401 3.1.1 Typenschild (EN 10027-2), 316 (AISI) Polypropylen Polyvinylchlorid Grundfos Water Treatment GmbH - Reetzstr. 85 - D - 76327 Pfinztal XXX XX-XX X-XXX/X/X-X-XXXXXXXXXXX Position des Klemmenkastens PN: XXXXXXXX SN: XXXXXXXXXX (auch Position des Frequenzumrichters) XXX l/h, XXX bar, 50 Hz...
- Seite 5 3.2 Pumpentypen Das Typenschild umfasst verschiedene Daten der Pumpe wie die Typenbezeichnung und das Pumpenmodell. Eine Erklärung zum Typen- schild finden Sie in Abschnitt 3.1.1 Typenschild. Der Pumpentyp steht links in der Typenbezeichnung und besteht aus der Typenabkürzung, der Nenndosierleistung und dem maximalen Gegendruck.
- Seite 6 Mindestdruck auf der Saugseite: 1 bar. Einzelpumpen 3.6 Dosiermedium Doppelpumpen Bei Fragen bezüglich der Werkstoffbeständigkeit und Eignung der Pumpe für bestimmte Dosiermedien Achtung wenden Sie sich bitte an Grundfos. Das Dosiermedium muss die folgenden Grundeigenschaften haben: • flüssig • nicht abrasiv •...
- Seite 7 3.10 Maßzeichnungen 3.10.1 Abmessungen der Einzelpumpen DMX 227 Alle Abmessungen sind in mm angegeben, mit Ausnahme der Gewindebezeichnungen. Pumpentyp alle 24,5 128,5 194,5 Pumpenanschlussgröße Pumpentyp DN65 DMX 860-5 ANSI 2 1/2 DN65 DMX 1120-5 ANSI 2 1/2 DN65 DMX 1520-3...
- Seite 8 3.10.2 Abmessungen der Doppelpumpen DMX 227 Alle Abmessungen sind in mm angegeben, mit Ausnahme der Gewindebezeichnungen. Pumpentyp alle 24,5 128,5 194,5 Pumpenanschlussgröße Pumpentyp DN65 DMX 860-5D ANSI 2 1/2 DN65 DMX 1120-5D ANSI 2 1/2 DN65 DMX 1520-3D ANSI 2 1/2...
- Seite 9 Die Schutzverpackung nicht als Transport- verpackung verwenden. Zulässige Lagertemperatur beachten! 4.1 Lieferung Die DMX 227 Membrandosierpumpe ist je nach Pumpentyp und Lieferung mit unterschiedlicher Verpackung versehen. Bei Trans- port und Zwischenlagerung eine geeignete Verpackung verwen- den, um die Pumpe vor Beschädigung zu schützen.
- Seite 10 5. Installation 5.1 Optimale Installation Max. 1 m max. 1m Abb. 2 Beispiel für optimale Installation • Bei Installation der Saugleitung Folgendes beachten: Pos. Komponenten – Saugleitung so kurz wie möglich halten. Verschlungene Saugleitungen vermeiden. Dosierbehälter – Wenn nötig, Bögen statt Winkel verwenden. Elektrorührwerk –...
- Seite 11 • Hinweis zur saugseitigen Installation: Bei Dosieranlagen mit • Zur Vermeidung eines Siphon-Effektes ein Druckhalteventil einer Leitungslänge von mehr als 1 Meter kann je nach För- (7i) in die Druckleitung einbauen, ggf. ein Magnetventil (14i) in derstrom ein ausreichend großer Saug-Pulsationsdämpfer (4i) der Saugleitung vorsehen.
- Seite 12 Warnung Rohr an Bundbuchse schweißen. Das Pumpengehäuse darf nur von Personal, • Rohr und Flansch aus PVC: das durch Grundfos autorisiert wurde, geöffnet wer- Rohr an Bundbuchse kleben. den! • Der innere Durchmesser der Leitungen, Verbindungs- und Anschlussstücke sollte nicht kleiner als DN 65 sein.
- Seite 13 – Getriebeöl für Doppelpumpen: 7,5 Liter. 4. Pumpe einschalten. 5. Pumpe nach ca. 10 Minuten ausschalten, Ölstand kontrollie- ren und ggf. Öl nachfüllen. 6. Belüftungsschraube mit Öl-Messstab wieder anbringen. Abb. 12 DMX 227 7.2.2 Pumpe starten 1. Stromversorgung einschalten. Pos. Komponenten 2.
- Seite 14 Anweisungen des Herstellers beachten! Die Anschlüsse müssen gemäß diesen Anweisungen verbunden werden. Einstellung des Frequenzumrichters bei Verwendung mit Dosierpumpen von Grundfos Achten Sie besonders auf die nachfolgenden Parameter des Frequenzumrichters: • P013 (max. Motorfrequenz): – Frequenzumrichter auf max. 100 Hz einstellen.
- Seite 15 9.1.5 Relaisausgänge Bei Gleichspannung • Freilaufdiode zu Relais bzw. Schütz parallel schalten. Der Anschluss der Relaisausgänge hängt von der Anwendung und den angeschlossenen Stell Hinweis DC + gliedern ab. • Bei induktiven Lasten (auch Relais und Schütze) ist eine Ent- störung nötig.
- Seite 16 Wenn die LED in diesem Fall nicht leuchtet, ist entweder der ziertem Personal ausgetauscht werden. Sensor oder das Kabel defekt oder falsch angeschlossen. Zu diesem Zweck ist die Pumpe an Grundfos oder an • Rote LED eine autorisierte Servicewerkstatt zu senden.
- Seite 17 10.3 Reinigung der Saug- und Druckventile Dosierkopf, wenn möglich, spülen z. B. mit Wasser. Achtung Wenn die Pumpe an Leistung verliert, Saug- und Druckventile wie folgt reinigen: Siehe Abb. 18. 1. Hutmuttern (8) am Stützring (1) lösen. 2. Ventilgehäuse (2/9) und andere Ventilteile herausnehmen. 3.
- Seite 18 10.4 Membrane austauschen Grundfos Getriebeöl Produktnummer Beschreibung Dosierkopf, wenn möglich, spülen z. B. mit Wasser. Hinweis 96607809 (555-305) 5,0 l DHG 68 10.4.1 Pumpe ausschalten 96729684 (555-306) 7,5 l DHG 68 1. Pumpe abschalten und vom Netz trennen. 2. Anlage druckentlasten.
- Seite 19 • der Leistung einfacher Pumpen (Dosierleistung verdoppelt sich bei Doppelpumpen) 2. Ist das nicht möglich, wenden Sie sich bitte an eine Grund- fos-Niederlassung oder eine von Grundfos anerkannte Ser- • Wasser als Dosiermedium vicewerkstatt in Ihrer Nähe. • Nullpunkt der Pumpe Q bei einem Gegendruck von 3 bar Das Symbol mit einer durchgestrichenen Mülltonne...
- Seite 20 Anhang 1. Dosing curves 2500 Q [l/h] 2000 1500 1000 p = 5 bar p = 5bar p = 2 bar p = 2bar f [Hz] Abb. 1 DMX 860-5 3000 Q [l/h] 2500 2000 1500 p = 5 bar p = 5bar 1000 p = 2 bar...
- Seite 21 Anhang Safety declaration Please copy, fill in and sign this sheet and attach it to the pump returned for service. Fill in this document using English or German lan- Hinweis guage. We hereby declare that this product is free from hazardous chemicals, biological and radioactive substances: Product type: ________________________________ Model number: _____________________________...
- Seite 23 Phone: +55-11 4393 5533 20th km. Athinon-Markopoulou Av. Turkey Telefax: +64-9-415 3250 Telefax: +55-11 4343 5015 P.O. Box 71 GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Norway Bulgaria GR-19002 Peania Gebze Organize Sanayi Bölgesi GRUNDFOS Pumper A/S Grundfos Bulgaria EOOD...
- Seite 24 99559294 0819 ECM: 1250494 www.grundfos.com...
