9.2 Capteur électronique de fuite de la membrane
9.2.1 Données techniques
Model 230 V (+ 10 %/- 10 %)
Modèle 115 V (+ 10 %/- 10 %)
• Charge des contacts : 250 V/6 A, max. 550 VA
• Consommation de puissance : 1,15 VA
• Catégorie de protection : IP65
• Plage de température ambiante admissible : de 0 °C à +40 °C.

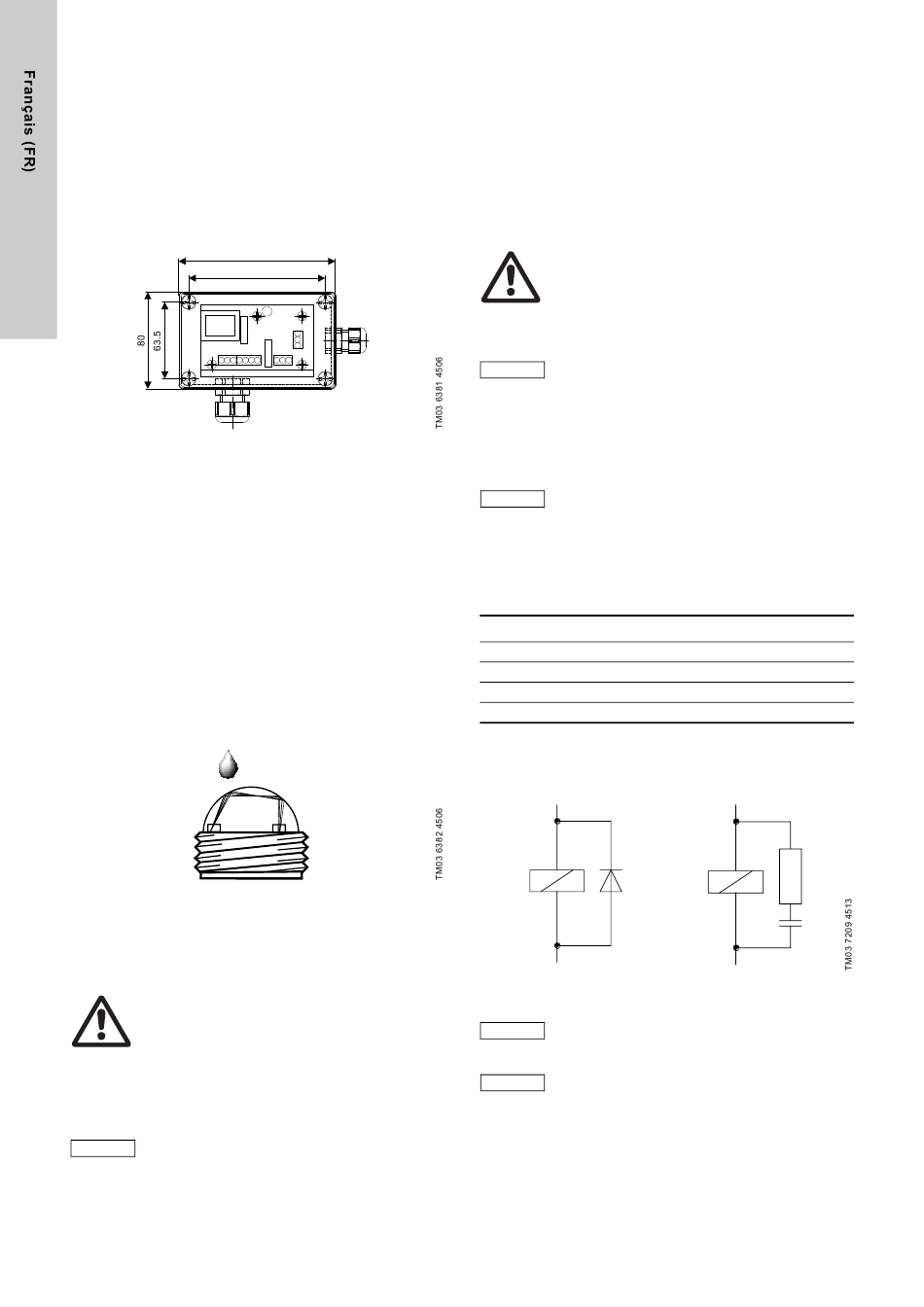

9.2.2 Dessin coté (protection équipement électronique)
113.5
Fig. 19 Protection équipement électronique
9.2.3 Fonction
Pompe équipée pour une détection de fuite de la membrane :
• Bride spéciale de la tête de dosage pour recevoir un capteur
optoélectronique
• Le capteur opto-électronique contient
– un émetteur à infrarouge
– un récepteur infrarouge.
Si la membrane fuit
• Le liquide de dosage pénètre dans la bride de la tête de
dosage.
– La réfraction de la lumière est modifiée.
• Le capteur émet un signal.
– L'équipement élctronique commute deux contacts.
Par exemple, ces contacts peuvent être utilisés pour déclen-
cher un dispositif d'alarme ou mettre la pompe hors tension.
Fig. 20 Détecteur de fuite de la membrane
9.2.4 Branchement électrique de l'équipement électronique
Avertissement
Les connexions électriques ne doivent être effec-
tuées que par du personnel qualifié.
Débrancher l'alimentation au secteur avant de bran-
cher le câble d'alimentation et les contacts de relais.
Se conformer aux réglementations locales sur la
sécurité.
Protéger les raccords de câbles et les prises contre
la corrosion et de l'humidité.
Avant de brancher le câble d'alimentation,
vérifier si l'indication de tension secteur sur la plaque
Précautions
signalétique de la pompe est en accord avec les don-
nées locales. Une alimentation incorrecte peut
détruire l'unité.
118
130
Pour assurer un compatibilité électromagnéqique (CEM),
les câbles des entrées et des sorties courant doivent être blindés.
1. Brancher le blindage à la masse d'un côté.
– Respecter le schéma de branchement.
2. Poser les câbles d'entrée, de sortie courant et secteur dans
des gaines séparées.
3. Raccorder le dispositif à l'alimentation électrique, conformé-
ment au schéma de raccordement.
4. Raccorder l'équipement électronique au capteur conformé-
ment au schéma de raccordement.
Avertissement
Le contact 1, bornes 6 et 7, est au potentiel du sec-
teur.
Couper l'alimentation hors tension avant de
brancher le contact 1 !
Les contacts ne sont pas équipés de circuits de pro-
tection. Seules des charges ohmiques pures peuvent
Précautions
être commutées. Pour commuter le moteur de la
pompe, un contacteur doit être branché entre les
deux.
5. Brancher les contacts 1 et 2 selon les besoins spécifiques.
Voir paragr. 6. Branchements électriques
9.2.5 Sorties relais
Le branchement de sortie relais dépend de l'applica-
Nota
tion et des actionneurs raccordés.
• La suppression d'interférence est nécessaire pour les charges
d'induction (aussi relais et contacteurs).
• Si cela n'est pas possible, protéger les contacts des relais
avec un circuit antiparasites comme décrit ci-après.
Avec tension alternative
Courant max. Condensateur C
60 mA 10 µF, 275 V
70 mA 47 µF, 275 V
150 mA 100 µF, 275 V
1,0 A 220 µF, 275 V
Avec tension continue
• Brancher la diode de roue libre en parallèle au relais ou au
contacteur.
DC +
-
Fig. 21 Circuit antiparasites CC/CA
Prévoir un fusible de rechange approprié pour les
Précautions
sorties relais sur le site.
Ces branchements dépendent du type d'actionneur
utilisé et sont uniquement donnés à titre indicatif. Se
Nota
référer à la documentation de l'actionneur.
.
Résistance R
390 Ω , 2 W
22 Ω , 2 W
47 Ω , 2 W
47 Ω , 2 W
AC
R
C
