10. Iebūvēts drošības vārsts
10.1 Funkcija
Ja sūknis ir vienīgais sūknis sistēmā, iebūvētais drošības vārsts
(papildu piederums) aizsargā visu spiedcaurules sistēmas
izplūdes pusi pret pārmērīgu spiediena paaugstināšanos.
Vārsts atveras, ja spiediens paaugstinās augstāk par iestatīto
atvienošanas spiedienu, un dozējamā viela var atgriezties
dozēšanas tvertnē.
Pretstatā virknē savienotiem drošības vārstiem iebūvētais vārsts
nodrošina sūkņa aizsardzību arī tad, ja izplūdes vārsts ir netīrs
vai bloķēts.
10.2 Pieļaujamā viela
Brīdinājums
Dozētājgalvas ar iebūvētu drošības vārstu nedrīkst
izmantot abrazīvām vai kristalizācijai pakļautām
vielām.

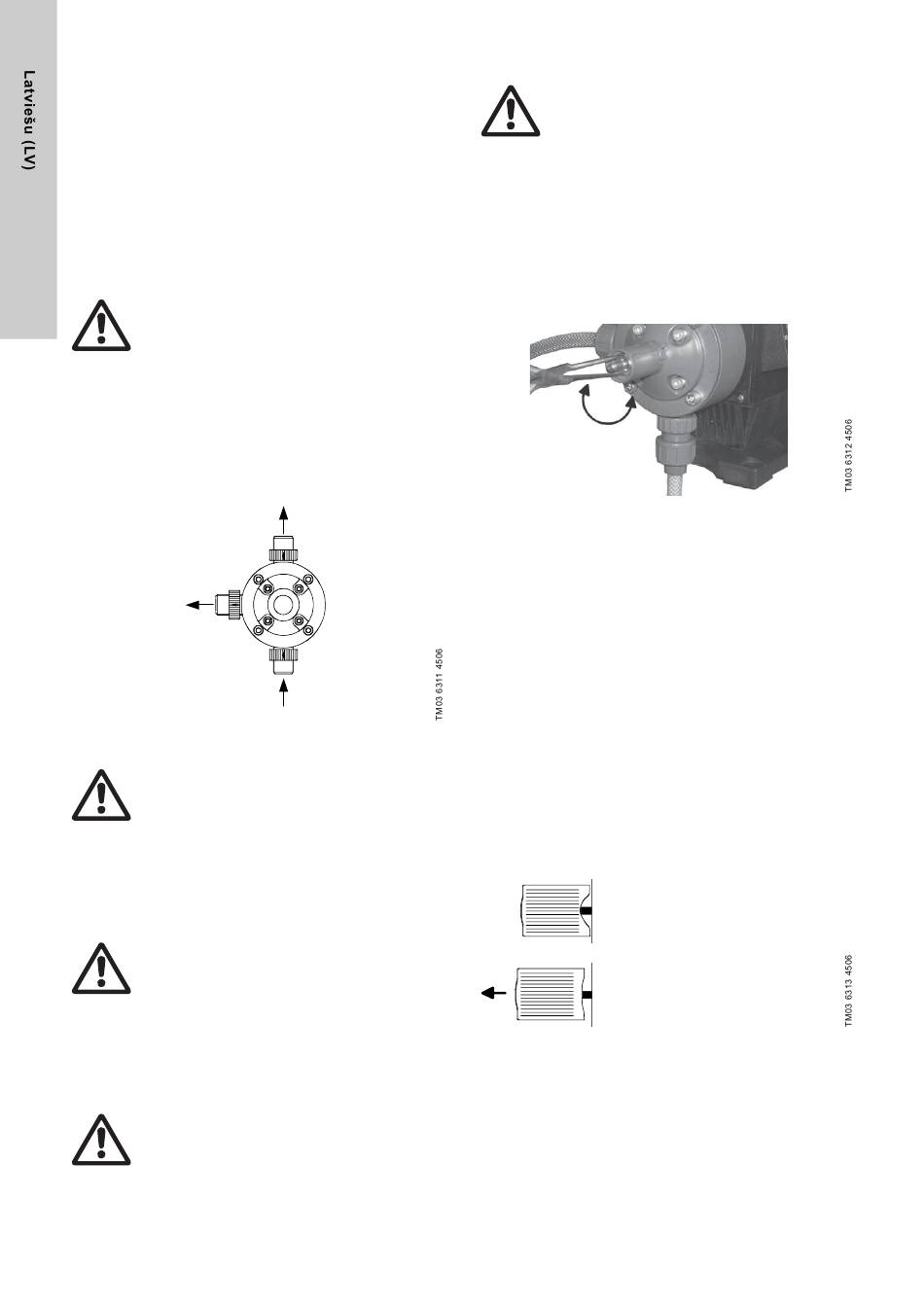

10.3 Savienojumi
1. Iesūcējcaurule jāsavieno ar iesūkšanas vārstu (A).
2. Spiecaurule jāsavieno ar izplūdes vārstu (B).
3. Pārplūdes caurule jāsavieno ar drošības vārstu (C), un jāļauj
vielai ar pašplūsmu ieplūst tvertnē vai piemērotā pārplūdes
ierīcē.
C
23. ilustr. Savienojumi
Brīdinājums
Nedrīkst iedarbināt sūkni, ja pārplūdes caurule nav
pareizi savienota ar drošības vārstu.
10.4 Atvēršanas spiediena iestatīšana
10.4.1 Vispārēja informācija
Atvēršanas spiedienu var iestatīt tikai tad, ja sistēmā ir uzstādīts
manometrs starp sūkni un tuvāko drošības vārstu vai spiediena
vārstu.
Brīdinājums
Drošības vārsta iestatījumus drīkst veikt tikai
pilnvarots un kvalificēts personāls!
Drošības vārsta atvēršanas spiediens izgatavotājuzņēmumā ir
iestatīts sūkņa maksimālajam pretspiedienam, kas ir norādīts
tehniskajos datos. Atvēršanas spiediens ekspluatācijas laikā ir
atkarīgs no dažādiem faktoriem, piem., plūsmas, sūkņa gājiena
frekvences vai pretspiediena. Ja ir nepieciešams precīzs
iestatījums, drošības vārsts jāpielāgo konkrētajiem apstākļiem.
Brīdinājums
Atvēršanas spiedienu nedrīkst iestatīt vērtībām, kas
ir augstākas par dozēšanas sistēmas un dozēšanas
sūkņa maksimāli pieļaujamo darba spiedienu.
246
B
A
Brīdinājums
Dozējot bīstamu vielu, jāievēro attiecīgie
piesardzības pasākumi!
Strādājot ar dozētājgalvu, savienojumiem un
cauruļvadiem, valkāt aizsargapģērbu (aizsargcimdus
un aizsargbrilles)!
10.4.2 Vārsta atvēršanas spiediena iestatīšana
Lai mainītu izgatavotājuzņēmuma iestatīto atvēršanas spiedienu,
jārīkojas šādi:
Sūknim jāstrādā.
1. Jānoņem vāciņš no drošības vārsta augšdaļas.
2. Jāaizver slēgvārsts aiz manometra.
3. Kad var dzirdēt dozējamās vielas pārplūšanu, manometrā
jānolasa atvēršanas spiediens.
24. ilustr. Atvēršanas spiediena iestatīšana
4. Spiediens jāmaina šādi:
– Lai palielinātu spiedienu, ar asknaiblēm jāpagriež poga
pulksteņa rādītāju kustības virzienā, kamēr ir sasniegts
vēlamais atvēršanas spiediens.
– Lai samazinātu spiedienu, ar asknaiblēm jāpagriež poga
pretēji pulksteņa rādītāju kustības virzienam, kamēr ir
sasniegts vēlamais atvēršanas spiediens.
5. Jāatver slēgvārsts aiz manometra.
6. Jāuzliek atpakaļ vāciņš.
10.5 Atgaisošana
Drošības vārstu var atvērt arī manuāli, tādējādi tas vienlaicīgi
pilda atgaisošanas vārsta funkciju. Ja ir nepieciešama manuāla
atgaisošana (piem., iedarbināšanas laikā vai tad, kad ir nomainīta
tvertne), jārīkojas šādi:
• Jāgriež poga tā, ka mazākais iegriezums gulstas uz
dozētājgalvas mezgliņa (griešanas poga tad ir vēl tālāk no
dozētājgalvas). Vārsta atspere ir atslogota (pozīcija B).
• Kad sūknis ir pilnīgi atgaisots, poga jāpagriež atpakaļ pozīcijā
A "Darbība".
A Darbība
Atgaisošana
B
25. ilustr. Pogas pozīcija
