8.3 Justering av doseringsflödet via slaglängden
Varning
Justera slaglängden endast när pumpen är i drift!
• För att öka doseringsflödet vrids slaglängdsratten (8) sakta till
vänster tills önskat flöde uppn å tts.
• För att minska doseringsflödet vrids slaglängdsratten (8) sakta
till höger tills önskat flöde uppn å tts.
50
60 40
70
80
90
100%

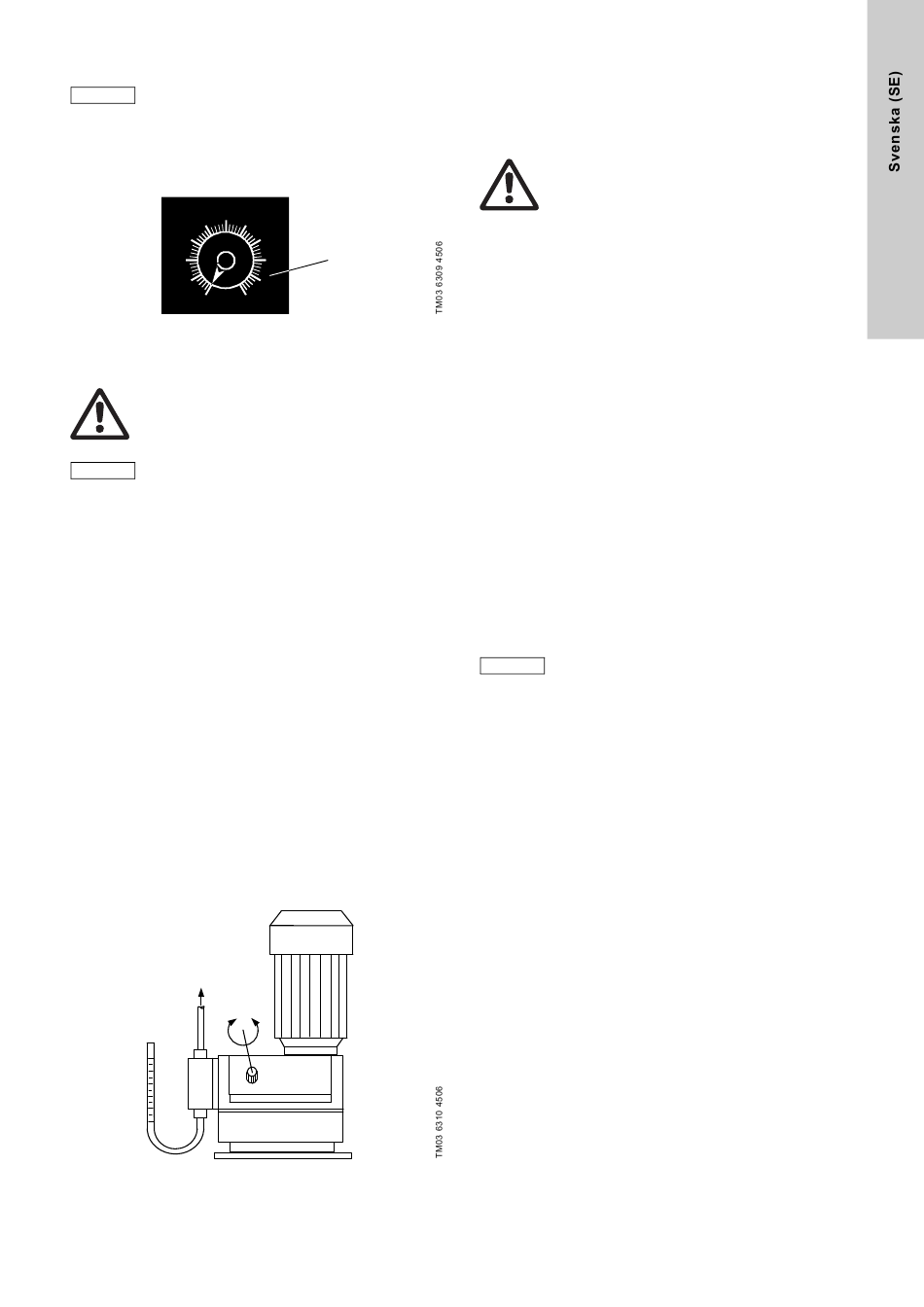

Fig. 17 Justeringsratt för slaglängd
8.4 Slaglängdsjustering
Varning
Bär skyddskläder (handskar och skyddsglas-ögon)
vid arbeten p å doseringshuvud, anslutningar och led-
ningar!
Varning
Justera slaglängden endast när pumpen är i drift!
Nollpunkten (ingen dosering) för doseringspumpen är fabriksin-
ställd för ett mottryck p å 3 bar. Se avsnitt
Om driftsmottrycket vid injektionsenheten avviker väsentligt fr å n
detta värde är det tillr å dligt att justera nollpunkten för att f å mer
exakta värden.
1. Installera ett graderat rör p å sugventilen.
– Om ett s å dant rör ej finns tillgängligt, förs sugledningen ned
i ett graderat mätglas.
2. Starta doseringspumpen.
3. Ställ in doseringsflödet p å 15 %.
4. För pumpar med beh å llare-tom-indikering tas elkontakten till
denna bort.
5. Vrid justeringsratten sakta medurs (mot nollpunkten) tills
mediets niv å slutar sjunka i mätglaset eller mätröret.
6. Ta bort pluggen med en liten skruvmejsel utan att ändra
inställningsrattens läge och skruva bort skruven med rundat
huvud tillsammans med den plana spiralfjädern.
7. Dra försiktigt av inställningsratten och sätt den p å inställnings-
spindeln s å att nollstrecket p å skalan och markeringen p å
inställningsratten kommer mitt för varandra.
8. Skruva in skruven med rundat huvud och spiralfjädern tills fjä-
dern är förspänd, men inte blockerar. Även när den är inställd
p å 100 % m å ste inställningsrattens fjäder fortfarande vara för-
spänd.
Fig. 18 Slaglängdsjustering
30
8
20
10
0
13. Doseringskurvor
8.5 Inställning av slaghastighet med en
frekvensomformare
Om en frekvensomformare är ansluten kan slagfrekvensen
endast ställas in i omr å det 10-100 % av max. slagfrekvens.
Se monterings- och driftsinstruktion för frekvensomformaren!
Varning
Följ tillverkarens instruktioner!
Anslutningarna m å ste utföras i enlighet med dessa
instruktioner.
Frekvensomformarens inställningar när den används
tillsammans med doseringspumpar från Grundfos
Ägna särskild uppmärksamhet å t följande parametrar för
frekvensomformaren:
• P013 (max. motorfrekvens):
– Ställ in frekvensomformaren p å max. 100 Hz.
– Tack vare denna inställning kan inte pumpens max. slagfrek-
vens överskridas.
• P086 (motorns strömgränsvärde):
– Ändra inte standardinställningen (150 %).
– Motorn är skyddad av en PTC-resistor. Därför behövs inte
denna parameter.
• P081 - P085 (motordata):
– Ställ in dessa parametrar p å de värden som anges p å
motorns typskylt.
– Följ tillverkarens instruktioner!
.
8.6 Användning av AR-regulatorn
När AR-regulatorn används ska man följa den monterings- och
driftsinstruktion som medföljde enheten förutom instruktionerna i
denna handbok.
9. Drift tillsammans med annan elektronisk
utrustning
Se först det allmänna avsnittet
Varning
ende avsnitt beskrivs endast tilläggsfunktionerna.
9.1 Elektronisk version av slaglängdssensor
Pumptyp med induktiv zonomkopplare av tv å ledartyp i enlighet
med NAMUR DIN 19234 för signalering av slagen.
Sensorn kan installeras i omr å den med explosionsrisk om
PTB-godkända bortkopplingsförstärkare med en korrekt säker-
hetsstyrkrets [EExia] eller [EExib] är ansluten. Sensorn kan
användas i upp till zon 1 beroende p å avstängningsförstärkaren.
Specifikationerna i EG-försäkran om överensstämmelse för
avstängningsförstärkaren m å ste följas.
Försörjningsspänning U
8. Drift . I nedanst å -
: 7,7 till 10 V.
B
