5. Installation

5.1 Installation optimale

1i

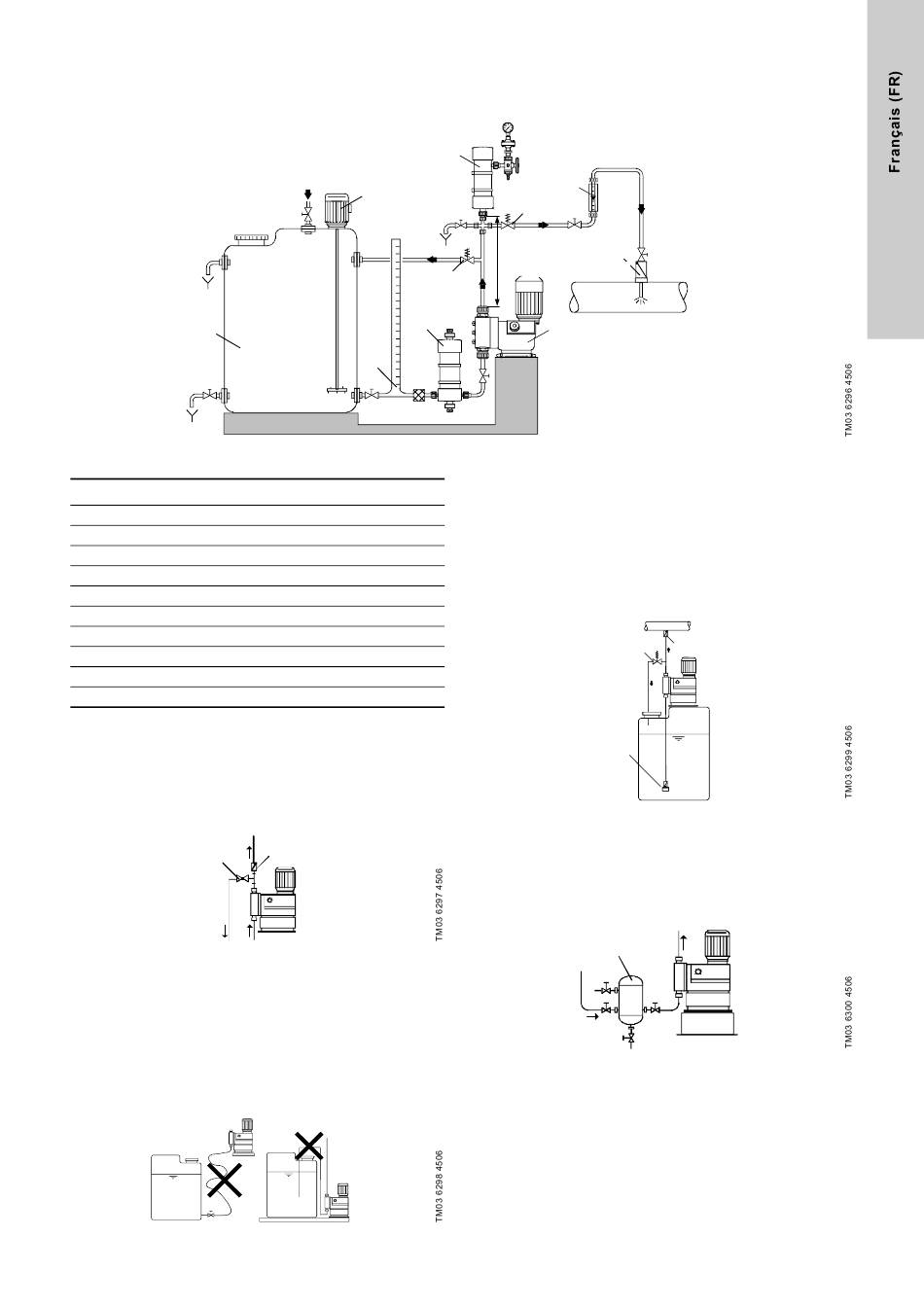

Fig. 3 Exemple d'installation optimale
Pos. Composants
1i Réservoir de dosage
2i Agitateur électrique
3i Dispositif d'extraction
4i Amortisseur de pulsation, aspiration
5i Pompe de dosage
6i Soupape de décharge
7i Soupape de charge de pression
8i Amortisseur de pulsations
9i Verre de mesure
10i Unité d'injection

5.2 Conseils d'installation

• Pour faciliter le dégazage de la tête de dosage, installer une
soupape à bille (11i) à conduit bypass (derrière le réservoir de
dosage), juste après la soupape de refoulement.
• Pour les longs conduits de refoulement, installer une clapet
anti-retour (12i) dans le conduit de refoulement.
11i
Fig. 4 Installation avec soupape à bille et clapet anti-retour
• Lors de l'installation du conduit d'aspiration :
– maintenir le conduit d'aspiration le plus court possible pour
éviter les enchevêtrements.
– si nécessaire, utiliser des coudes profilés au lieu de joints.
– diriger toujours le conduit d'aspiration en remontant vers la
soupape d'aspiration.
– éviter les boucles pouvant entraîner des bulles d'air.
Fig. 5 Installation du conduit d'aspiration
2i
4i
3i
12i
8i
9i
7i
10i
max. 1m
Max. 1 m
6i
5i
• Pour des produits autres que de dégazage avec une viscosité
similaire à celle de l'eau, la pompe peut être installée sur le
réservoir (respecter la hauteur d'aspiration maximale).
• Préférence pour une aspiration immergée.
• Pour les produits ayant une tendance à la sédimentation, ins-
taller le conduit d'aspiration avec filtre (15i), pour que la sou-
pape d'aspiration soit maintenue à quelques millimètres
au-dessus du niveau d'une possible sédimentation.
13i
Fig. 6 Installation du réservoir
• Remarque sur l'installation côté aspiration : Pour les systèmes
de dosage à conduit d'aspiration de plus d'un mètre, et selon
le débit de dosage, il peut s'avérer nécessaire d'installer un
amortisseur de pulsation (4i) correctement dimensionné avant
la soupape d'aspiration de la pompe.
4i
Fig. 7 Installation avec amortisseur de pulsation côté aspira-
tion
p
10i
6i
