4. Montaža
Montažu izvršiti sukladno lokalnim propisima i
odredbama. Sololift+ PWC-3 se mora montirati u
istoj prostoriji s priključenim jedinicama.
Vodite računa da svi Sololift+ modeli moraju biti
dostupni za održavanje i popravke. Inženjeri neće
moći izvršiti servis ili popravak bez laganog pristupa
jedinicama.
4.1 Električni priključak
Električno priključivanje smije izvoditi samo stručno
osoblje.
Sololift+ PWC-3 se mora priključiti na napon
sukladno podacima na natpisnoj pločici.
Priključak mora uključivati i uzemljeni
strujni prekidač za zaštitu od struje
kvara. To osiguravamo uporabom šuko
utikača ili druge alternative za utikač s
uzemljenjem.
Sololift+ PWC-3 treba na mrežu
priključiti s minimalnim kontaktnim
razmakom od 3 mm u svim polovima.
Precrpni uređaj treba prema propisima
zaštititi od zapljuskivanja vodom.

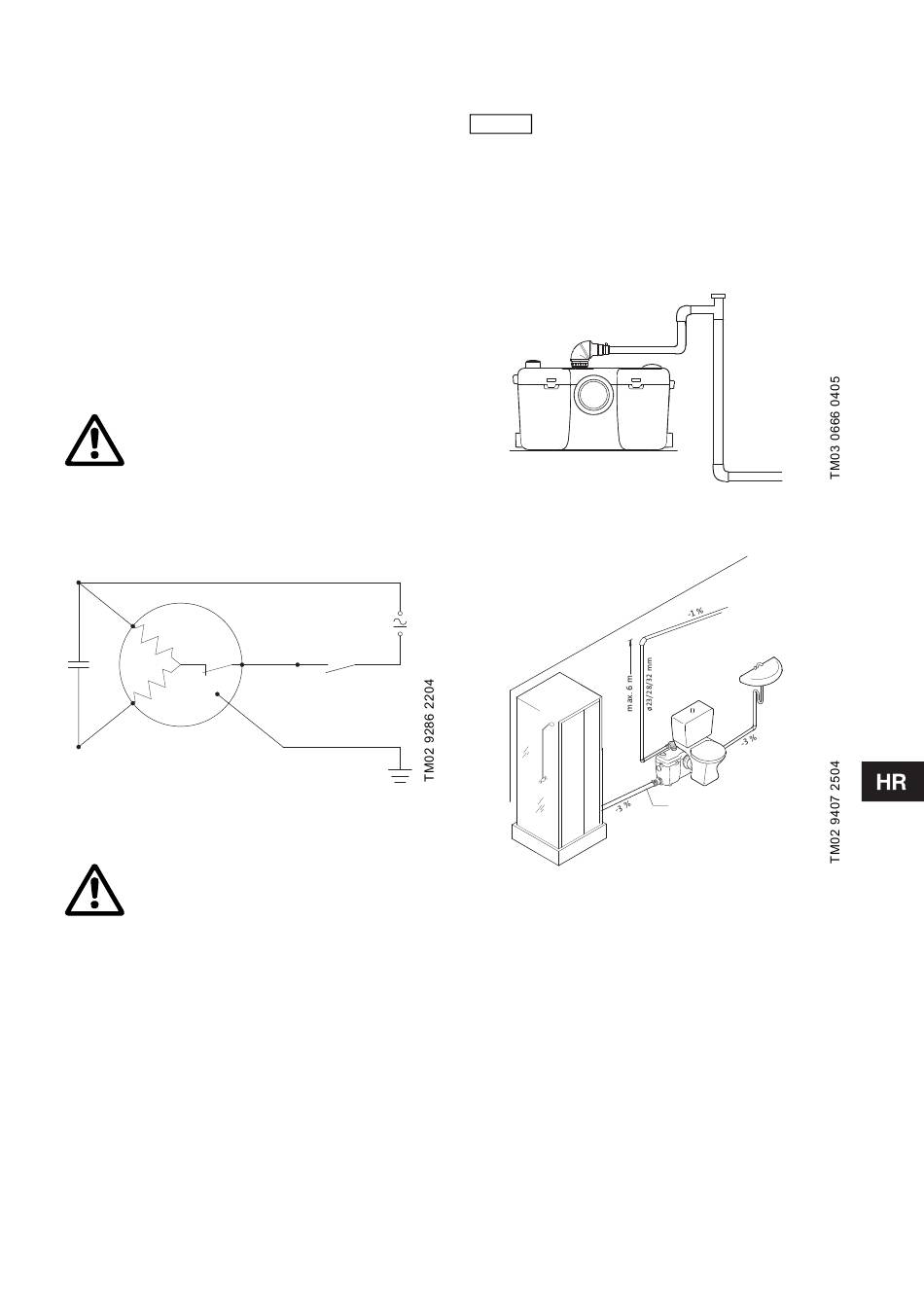

4.1.1 Dijagram ožičenja
Rp
C
Ra
Slika 4
4.1.2 Zaštita motora
U slučaju nadtemperature termička
sklopka isključuje motor te ga ponovno
uključuje nakon dostatnog hlađenja.
4.2 Mehaničko priključivanje
Podno pričvršćenje G se mora montirati, kako bismo
spriječili podizanje u slučaju poplavljivanja prostorije.
Sololift+ PWC-3 treba montirati s dovoljno prostora
za uzdržavanje.
4.2.1 Vraćanje (sifon)
Ukoliko je spoj kanalizacijske cijevi
ispod nivoa točke dizanja, trebate
UPUTA
montirati ispusni ventil kako ne bi
došlo do vrćanja neugodnih mirisa.
Ukoliko je posljednji dio cijevi vertikalan a nalazi se
poslije horizontalne cijevi za pražnjenje, ta cijev
mora biti dva puta veća od horizontalne cijevi.
Ukoliko je horizontalna cijev ∅23, vertikalna cijev
mora biti ∅40. Ukoliko je horizontalna cijev ∅32,
vertikalna cijev mora biti ∅50. Vidi sl. 5.
Slika 5
4.2.2 Skica primjene
Slika 6
4.2.3 Spajanje na zahod
Sololift+ PWC-3 rabiti za zahod s vodoravnim
ispustom sukladno EN 33 ili EN 37. Kapacitet mora
iznositi najmanje 6 litara po ispiranju.
Gurnite precrpni uređaj uz školjku pa povucite
manšetu na ispust školjke tako, da prekriva spojno
mjesto.
Pričvrstite stezaljku te provjerite ispravni položaj
manšete.
ø40
135
