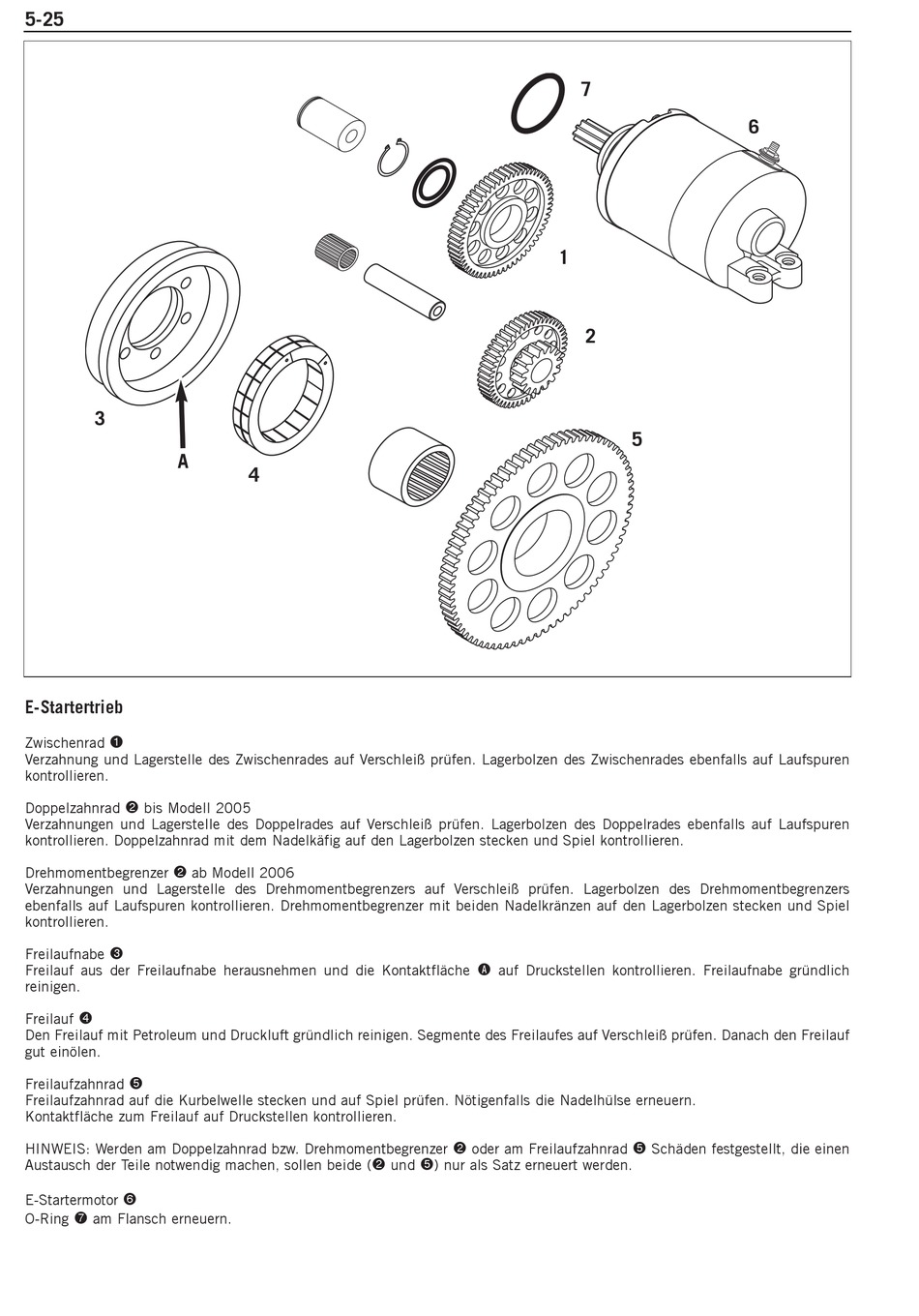

E-Startertrieb

Zwischenrad
1
Verzahnung und Lagerstelle des Zwischenrades auf Verschleiß prüfen. Lagerbolzen des Zwischenrades ebenfalls auf Laufspuren
kontrollieren.
Doppelzahnrad bis Modell 2005
2
Verzahnungen und Lagerstelle des Doppelrades auf Verschleiß prüfen. Lagerbolzen des Doppelrades ebenfalls auf Laufspuren
kontrollieren. Doppelzahnrad mit dem Nadelkäfig auf den Lagerbolzen stecken und Spiel kontrollieren.
Drehmomentbegrenzer ab Modell 2006
2
Verzahnungen und Lagerstelle des Drehmomentbegrenzers auf Verschleiß prüfen. Lagerbolzen des Drehmomentbegrenzers
ebenfalls auf Laufspuren kontrollieren. Drehmomentbegrenzer mit beiden Nadelkränzen auf den Lagerbolzen stecken und Spiel
kontrollieren.
Freilaufnabe
3
Freilauf aus der Freilaufnabe herausnehmen und die Kontaktfläche
reinigen.
Freilauf
4
Den Freilauf mit Petroleum und Druckluft gründlich reinigen. Segmente des Freilaufes auf Verschleiß prüfen. Danach den Freilauf
gut einölen.
Freilaufzahnrad
5
Freilaufzahnrad auf die Kurbelwelle stecken und auf Spiel prüfen. Nötigenfalls die Nadelhülse erneuern.
Kontaktfläche zum Freilauf auf Druckstellen kontrollieren.
HINWEIS: Werden am Doppelzahnrad bzw. Drehmomentbegrenzer
Austausch der Teile notwendig machen, sollen beide (
E-Startermotor
6
O-Ring am Flansch erneuern.
7
4
und
2 5
7
1
2
auf Druckstellen kontrollieren. Freilaufnabe gründlich
A
oder am Freilaufzahnrad
2
) nur als Satz erneuert werden.
