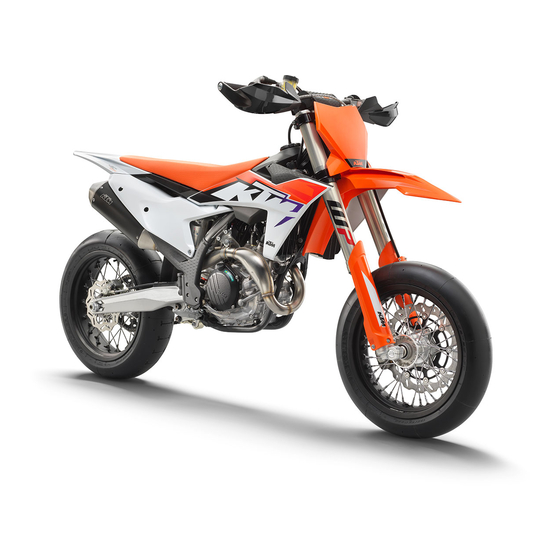

LIEBER KTM KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM Motorrad beglückwünschen. Sie sind nun Besitzer eines modernen LIEBER KTM KUNDE sportlichen Motorrades, das Ihnen bestimmt viel Freude bereiten wird, wenn Sie es entsprechend warten und pflegen.
Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und technisches Verständ- nis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstatt durchführen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut.
SICHERHEITSHINWEISE Einsatzdefinition - Bestimmungsgemäßer Gebrauch KTM-Sportmotorräder sind so konzipiert und konstruiert, dass sie gängigen Beanspruchungen bei regulärem Wettbewerbseinsatz standhalten. Die Motorräder entsprechen den derzeit gültigen Reglements und Kategorien der obersten internationalen Motorsportverbände. Info Das Motorrad ist nur auf abgesperrten Strecken, außerhalb des öffentlichen Straßenverkehrs, zu betreiben.
Schutzkleidung (Helm, Stiefel, Handschuhe, Hose und Jacke mit Protektoren) bei allen Fahrten tragen. Verwenden Sie immer Schutzkleidung, die sich in einwandfreiem Zustand befindet und den gesetzlichen Anforderungen entspricht. Im Interesse Ihrer eigenen Sicherheit empfiehlt KTM das Betreiben des Fahrzeuges nur mit geeigneter Schutzkleidung. Arbeitsregeln Für einige Arbeiten sind Spezialwerkzeuge notwendig.
Bewahren Sie die Bedienungsanleitung an einem gut zugänglichen Ort auf, damit sie bei Bedarf jederzeit nachschlagen können. Falls Sie mehr über das Fahrzeug wissen wollen oder Unklarheiten beim Lesen auftreten, wenden Sie sich an einen autorisierten KTM‑Händler. Die Bedienungsanleitung ist ein wichtiger Bestandteil des Fahrzeuges und muss beim Verkauf an den neuen Eigentümer übergeben...
Die im Serviceplan vorgeschriebenen Arbeiten müssen ausschließlich in einer autorisierten KTM-Fachwerkstatt durchgeführt und im Service & Garantieheft als auch im KTM dealer.net bestätigt werden, da sonst jeglicher Garantieanspruch verloren geht. Bei Schäden und Folgeschäden, die durch Manipulationen und/oder Umbauten am Fahrzeug verursacht wurden, kann keine Garantie gewährt wer- den.
SERIENNUMMERN Fahrgestellnummer Die Fahrgestellnummer ist auf dem Steuerkopf rechts eingeprägt. L00099-10 Typenschild Das Typenschild ist auf dem Steuerkopf vorn angebracht. L00099-11 Motornummer Die Motornummer ist an der linken Motorseite unterhalb des Kettenritzels einge- prägt. S00125-10 Gabelartikelnummer Die Gabelartikelnummer ist auf der Innenseite der Gabelfaust eingeprägt. L01265-10 Federbeinartikelnummer Die Federbeinartikelnummer...
BEDIENELEMENTE Kupplungshebel Der Kupplungshebel ist am Lenker links angebracht. Die Kupplung wird hydraulisch betätigt und stellt sich automatisch nach. L01261-11 Handbremshebel Der Handbremshebel befindet sich am Lenker rechts. Mit dem Handbremshebel wird die Vorderradbremse betätigt. L01250-10 Gasdrehgriff Der Gasdrehgriff ist am Lenker rechts angebracht. L01250-11 Kurzschlusstaster Der Kurzschlusstaster...
BEDIENELEMENTE Kontrolllampenübersicht Mögliche Zustände FI Warnlampe (MIL) leuchtet/blinkt orange – Die OBD (On-Board-Diagnose) hat einen emissions- oder sicherheitskritischen Fehler erkannt. L01251-10 Tankverschluss öffnen Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. – Fahrzeug nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken und den Motor immer abstellen. Darauf achten, dass kein Kraftstoff insbesondere auf heiße Teile des Fahrzeugs verschüttet wird.
BEDIENELEMENTE Kaltstartknopf Der Kaltstartknopf ist am Drosselklappenkörper links angebracht. Die Einspritzanlage verlängert, bei kaltem Motor und geringer Außentemperatur, die Einspritzzeit. Die gestiegene Kraftstoffmenge kann der Motor nur verbrennen, wenn er auch mehr Luft bekommt. Diese erhält er über den gezogenen Kaltstartknopf. Mögliche Zustände Kaltstartknopf aktiviert –...
BEDIENELEMENTE Die Lage der Gänge ist aus der Abbildung ersichtlich. Die Neutral- oder Leerlaufstellung befindet sich zwischen dem 1. und 2. Gang. L01254-11 6.12 Fußbremshebel Der Fußbremshebel befindet sich vor der rechten Fußraste. Mit dem Fußbremshebel wird die Hinterradbremse betätigt. L01262-10 6.13 Plug-in-Ständer...
Bedenken Sie beim Betreiben Ihres Motorrades, dass sich andere Menschen durch übermäßigen Lärm belästigt fühlen. – Vergewissern Sie sich, dass die Arbeiten der Auslieferungsinspektion von einer autorisierten KTM-Fachwerkstatt durchgeführt wur- den. Sie erhalten die Auslieferungsurkunde und das Serviceheft bei der Fahrzeugübergabe.
INBETRIEBNAHME – Machen Sie keine Geländefahrten, die Ihre Fähigkeiten und Erfahrung überfordern. – Halten Sie während der Fahrt den Lenker mit beiden Händen fest und lassen Sie die Füße auf den Fußrasten. – Das höchstzulässige Gesamtgewicht und die höchstzulässigen Achslasten sind einzuhalten. Vorgabe Höchstzulässiges Gesamtgewicht 335 kg...
FAHRANLEITUNG Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme Info Vor jeder Fahrt den Zustand des Fahrzeugs und die Betriebssicherheit kontrollieren. Das Fahrzeug muss beim Betrieb in einem technisch einwandfreien Zustand sein. – Motorölstand kontrollieren. ( S. 76) – Bremsflüssigkeitsstand der Vorderradbremse kontrollieren. ( S.
Nicht bei hoher Motordrehzahl in einen kleineren Gang zurückschalten. Der Motor wird überdreht und das Hinterrad kann blockieren. Info Treten beim Betrieb betriebsunübliche Geräusche auf, ist sofort anzuhalten, der Motor abzustellen und eine autorisierte KTM- Fachwerkstatt zu kontaktieren. Der 1. Gang stellt den Anfahr- oder Berggang dar.
FAHRANLEITUNG Anhalten, Parken Warnung Entwendungsgefahr Benutzung durch Unbefugte. – Fahrzeug nie unbeaufsichtigt stehen lassen solange der Motor läuft. Das Fahrzeug ist vor dem Zugriff Unbefugter zu sichern. Warnung Verbrennungsgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. – Heiße Teile wie z. B. Auspuffanlage, Kühler, Motor, Stoßdämpfer und Bremsanlage nicht berühren. Bevor mit Arbeiten an diesen Teilen begonnen wird, Teile abkühlen lassen.
Seite 23
– In einigen Ländern und Regionen kann es vorkommen, dass die verfügbare Kraftstoffqualität und -sauberkeit nicht ausreicht. Pro- bleme im Kraftstoffsystem sind die Folge. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Nur sauberen Kraftstoff tanken, der der angegebenen Norm entspricht.
Leerlauf kontrollieren. ○ ● ● ● Endkontrolle: Fahrzeug auf Betriebssicherheit kontrollieren und Probefahrt durchführen. ○ ● ● ● Fehlerspeicher mit KTM-Diagnosetool nach der Probefahrt auslesen. ○ ● ● ● Serviceeintrag im KTM DEALER.NET und im Serviceheft durchführen. ○ einmaliges Intervall...
Um optimale Fahreigenschaften des Motorrades zu erzielen und um Beschädigun- gen an Gabel, Federbein, Schwingarm und Rahmen zu vermeiden, muss die Grund- einstellung der Federungskomponenten zum Fahrergewicht passen. – KTM Offroad-Motorräder sind im Auslieferungszustand auf ein Standard Fahrerge- wicht (mit kompletter Schutzkleidung) eingestellt. Vorgabe Standard Fahrergewicht 75…...
Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Info Die High Speed Einstellung zeigt ihre Wirkung beim schnellen Einfedern des Federbeins.
FAHRWERK ABSTIMMEN 10.6 Maß Hinterrad entlastet ermitteln Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 30) Hauptarbeit – Einen möglichst senkrechten Abstand zwischen der Hinterachse und einem Fix- punkt messen - z. B. eine Markierung an der Seitenverkleidung. – Wert als Maß notieren.
Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Info Bevor Sie die Federvorspannung ändern, sollten Sie sich die aktuelle Einstellung notieren - z. B. Federlänge messen.
FAHRWERK ABSTIMMEN Nacharbeit – Federbein einbauen. S. 38) – Krümmer einbauen. S. 42) – Statischen Durchhang des Federbeins kontrollieren. ( S. 26) – Fahrtdurchhang des Federbeins kontrollieren. ( S. 26) – Zugstufendämpfung des Federbeins einstellen. ( S. 25) – Motorrad vom Hubständer nehmen. ( S.
FAHRWERK ABSTIMMEN – Schutzkappen abnehmen. – Einstellschrauben bis zum Anschlag im Uhrzeigersinn drehen. Info Die Einstellschrauben befinden sich am unteren Ende der Gabelbeine. Die Einstellung an beiden Gabelbeinen gleichmäßig vornehmen. – Dem Gabeltyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn zurück- drehen.
SERVICEARBEITEN FAHRGESTELL 11.1 Motorrad mit Hubständer aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. – Motorrad am Rahmen unterhalb des Motors aufheben. Die Räder dürfen den Boden nicht mehr berühren. –...
SERVICEARBEITEN FAHRGESTELL 11.4 Staubmanschetten der Gabelbeine reinigen Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 30) – Gabelschutz ausbauen. ( S. 32) Hauptarbeit – Staubmanschette an beiden Gabelbeinen nach unten schieben. Info Die Staubmanschetten sollen Staub und groben Schmutz von den Gabe- linnenrohren abstreifen.
SERVICEARBEITEN FAHRGESTELL 11.6 Gabelbeine einbauen Hauptarbeit – Gabelbeine positionieren. Info Am oberen Ende der Gabelbeine sind seitlich Nuten eingefräst. Die zweite eingefräste Nut (von oben) muss mit der Oberkante der oberen Gabelbrücke abschließen. Die Entlüftungsschrauben nach vorne positionieren. L01264-10 – Schrauben festziehen.
SERVICEARBEITEN FAHRGESTELL 11.9 Untere Gabelbrücke ausbauen Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 30) – Vorderrad ausbauen. S. 61) – Gabelbeine ausbauen. S. 31) – Startnummerntafel ausbauen. ( S. 36) – Kotflügel vorne ausbauen. ( S. 36) – Lenkerpolster abnehmen. Hauptarbeit –...
Seite 36
SERVICEARBEITEN FAHRGESTELL – Gabelbeine positionieren. Die Entlüftungsschrauben zeigen nach vorne. Info Am oberen Ende der Gabelbeine sind seitlich Nuten eingefräst. Die zweite eingefräste Nut (von oben) muss mit der Oberkante der oberen Gabelbrücke abschließen. L00119-10 – Schrauben festziehen. Vorgabe Schraube Gabelbrücke unten 12 Nm L01324-10 –...
Warnung Unfallgefahr Unsicheres Fahrverhalten durch nicht korrektes Steuerkopflagerspiel. – Steuerkopflagerspiel unverzüglich einstellen. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Info Wird über längere Zeit mit Spiel in der Steuerkopflagerung gefahren, werden die Lager und in weiterer Folge die Lagersitze im Rahmen beschädigt.
SERVICEARBEITEN FAHRGESTELL 11.20 Sitzbank abnehmen – Schraube entfernen. – Die Sitzbank hinten anheben, zurückziehen und dann nach oben abnehmen. L00130-10 11.21 Sitzbank montieren – Sitzbank vorne an der Bundbuchse vom Kraftstofftank einhängen, hinten absenken und gleichzeitig nach vorne schieben. – Sicherstellen, dass die Sitzbank richtig eingerastet ist.
SERVICEARBEITEN FAHRGESTELL 11.26 Luftfilter und Luftfilterkasten reinigen Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsor- gen. Info Luftfilter nicht mit Kraftstoff oder Petroleum reinigen, da diese Mittel den Schaumstoff angreifen. Vorarbeit –...
SERVICEARBEITEN FAHRGESTELL 11.31 Enddämpfer einbauen – Enddämpfer positionieren. – Schrauben montieren, aber noch nicht festziehen. – Feder einhängen. Federhaken (50305017000) – Schrauben festziehen. Vorgabe Restliche Schrauben Fahrgestell 10 Nm L01284-11 11.32 Glasfasergarnfüllung des Enddämpfers wechseln Warnung Verbrennungsgefahr Die Auspuffanlage wird beim Betrieb des Fahrzeugs sehr heiß. –...
Seite 46
SERVICEARBEITEN FAHRGESTELL Warnung Vergiftungsgefahr Kraftstoff ist giftig und gesundheitsschädlich. – Kraftstoff nicht mit Haut, Augen und Kleidung in Berührung bringen. Kraftstoffdämpfe nicht einatmen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaminierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kraftstoff verschluckt sofort einen Arzt aufsuchen.
SERVICEARBEITEN FAHRGESTELL 11.34 Kraftstofftank einbauen Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. – Fahrzeug nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken und den Motor immer abstellen. Darauf achten, dass kein Kraftstoff insbesondere auf heiße Teile des Fahrzeugs verschüttet wird. Verschütteten Kraftstoff sofort aufwischen.
SERVICEARBEITEN FAHRGESTELL 11.35 Kettenverschmutzung kontrollieren – Kette auf grobe Verschmutzung kontrollieren. » Wenn die Kette stark verschmutzt ist: – Kette reinigen. ( S. 46) 400678-01 11.36 Kette reinigen Warnung Unfallgefahr Schmiermittel auf den Reifen verringert deren Haftfähigkeit. – Schmiermittel mit einem geeigneten Reinigungsmittel entfernen. Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben.
SERVICEARBEITEN FAHRGESTELL Hauptarbeit – Kette am Ende des Kettengleitstückes nach oben drücken und die Kettenspan- nung ermitteln. Info Der untere Kettenteil muss dabei gespannt sein. Ketten nutzen sich nicht immer gleichmäßig ab, die Messung an verschie- denen Stellen der Kette wiederholen. Kettenspannung 55…...
SERVICEARBEITEN FAHRGESTELL 11.39 Kette, Kettenrad, Kettenritzel und Kettenführung kontrollieren Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 30) Hauptarbeit – Getriebe in Leerlauf schalten. – Kettenrad und Kettenritzel auf Verschleiß kontrollieren. » Wenn Kettenrad bzw. Kettenritzel eingelaufen sind: – Antriebssatz wechseln. Info Kettenritzel, Kettenrad und Kette sollten nur zusammen gewechselt werden.
Wenn der Rahmen durch eine mechanische Krafteinwirkung Risse oder Verfor- mungen aufweist: – Rahmen wechseln. Info Ein Rahmen der durch eine mechanische Krafteinwirkung beschä- digt wurde, ist immer zu wechseln. Eine Reparatur am Rahmen ist seitens KTM nicht zugelassen. 401519-01...
Schwingarm auf Beschädigung, Rissbildung und Verformung kontrollieren. » Wenn der Schwingarm Beschädigungen, Risse oder Verformungen aufweist: – Schwingarm wechseln. Info Ein beschädigter Schwingarm ist immer zu wechseln. Eine Repara- tur am Schwingarm ist seitens KTM nicht zugelassen. 401520-01 11.42 Gasbowdenzugverlegung kontrollieren Vorarbeit – Sitzbank abnehmen. ( S.
SERVICEARBEITEN FAHRGESTELL 11.45 Grundstellung des Kupplungshebels einstellen – Grundstellung des Kupplungshebels mit der Einstellschraube an die Handgröße anpassen. Info Wenn die Einstellschraube gegen den Uhrzeigersinn verdreht wird, nähert sich der Kupplungshebel dem Lenker. Wenn die Einstellschraube im Uhrzeigersinn verdreht wird, entfernt sich der Kupplungshebel vom Lenker.
Seite 54
SERVICEARBEITEN FAHRGESTELL – Nun so lange die Flüssigkeit in das System drücken, bis sie an der Bohrung Geberzylinders blasenfrei austritt. – Zwischendurch Flüssigkeit aus dem Vorratsbehälter des Geberzylinders absaugen, um ein Überlaufen zu verhindern. – Entlüftungsspritze entfernen. Entlüftungsschraube montieren und festziehen. –...
Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abgenutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. –...
Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abgenutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen.
12.6 Bremsbeläge der Vorderradbremse wechseln Warnung Unfallgefahr Ausfall der Bremsanlage. – Wartungsarbeiten und Reparaturen müssen fachgerecht durchgeführt werden. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen. – Nicht mit Haut oder Augen in Berührung bringen, von Kindern fernhalten.
BREMSANLAGE – Den am Lenker montierten Bremsflüssigkeitsbehälter in waagerechte Position brin- gen. – Schrauben lösen. – Deckel mit Membran abnehmen. L01289-11 – Bremskolben in die Grundstellung zurückdrücken und sicherstellen, dass keine Bremsflüssigkeit aus dem Bremsflüssigkeitsbehälter überläuft, ggf. absaugen. – Bremsbeläge entfernen. –...
Sinkt der Bremsflüssigkeitsstand unter die angegebene Markierung bzw. den angegebenen Wert, deutet dies auf Undicht- heit in der Bremsanlage bzw. total abgenutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autori- sierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit.
Übergelaufene oder verschüttete Bremsflüssigkeit sofort mit Wasser abwa- schen. 12.11 Bremsbeläge der Hinterradbremse kontrollieren Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Bremsbeläge auf ihre Mindestbelagstärke kontrollieren. ≥ 1 mm Mindestbelagstärke »...
12.12 Bremsbeläge der Hinterradbremse wechseln Warnung Unfallgefahr Ausfall der Bremsanlage. – Wartungsarbeiten und Reparaturen müssen fachgerecht durchgeführt werden. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen. – Nicht mit Haut oder Augen in Berührung bringen, von Kindern fernhalten.
Seite 62
BREMSANLAGE – Bremsbeläge einsetzen, Bolzen einsetzen und Federstecker montieren. Info Sicherstellen, dass das Entkoppelungsblech am kolbenseitigen Bremsbe- lag montiert ist. – Fußbremshebel mehrmals betätigen, bis die Bremsbeläge an der Bremsscheibe anliegen und ein Druckpunkt vorhanden ist. L00155-10 – Bremsflüssigkeitsstand bis zur Markierung berichtigen.
RÄDER, REIFEN 13.1 Vorderrad ausbauen Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 30) Hauptarbeit – Schraube entfernen. – Schrauben lösen. L01299-10 – Schrauben mit Scheiben entfernen und Bremszange abnehmen. Info Handbremshebel bei abgenommener Bremszange nicht betätigen. L01291-12 – Vorderrad halten und Steckachse herausziehen. Vorderrad aus der Gabel nehmen. Info Das Rad immer so ablegen, dass die Bremsscheibe nicht beschädigt wird.
RÄDER, REIFEN – Vorderrad positionieren und Steckachse einsetzen. – Schraube montieren und festziehen. Vorgabe Schraube Steckachse vorne M24x1,5 45 Nm L01299-11 – Bremszange positionieren. Schrauben mit Scheiben montieren, aber noch nicht festziehen. – Handbremshebel mehrmals betätigen, bis die Bremsbeläge an der Bremsscheibe anliegen und ein Druckpunkt vorhanden ist.
RÄDER, REIFEN – Distanzbuchsen entfernen. L00152-10 13.4 Hinterrad einbauen Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. – Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger reinigen. Hauptarbeit – Radlager auf Beschädigung und Verschleiß kontrollieren. » Wenn das Radlager beschädigt bzw.
Warnung Unfallgefahr Instabiles Fahrverhalten durch eine falsche Speichenspannung. – Achten Sie auf eine korrekte Speichenspannung. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Info Durch eine lockere Speiche wird das Rad unwuchtig und es lockern sich innerhalb kurzer Zeit andere Speichen. Sind die Speichen zu fest gespannt, können sie durch lokale Überlastung reißen.
Seite 67
RÄDER, REIFEN – Mit der Klinge eines Schraubendrehers jede Speiche kurz anschlagen. Info Die Tonfrequenz ist abhängig von der Speichenlänge und vom Speichen- durchmesser. Kommt es zu unterschiedlichen Tonfrequenzen an den einzelnen gleichlan- gen und gleichdicken Speichen, deutet das auf eine unterschiedliche Spei- chenspannung hin.
ELEKTRIK 14.1 Batterie ausbauen Warnung Verletzungsgefahr Batteriesäure und Batteriegase verursachen schwere Verätzungen. – Batterien außer Reichweite von Kindern halten. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Kontakt mit Batteriesäure und Batteriegasen vermeiden. – Funken oder offene Flammen von der Batterie fernhalten. Laden nur in gut belüfteten Räumen. –...
Umweltgefährdung Bau- und Bestandteile der Batterie belasten die Umwelt. – Batterien nicht in den Hausmüll werfen. Entsorgen Sie eine defekte Batterie umweltgerecht. Geben Sie die Batterie bei Ihrem autorisierten KTM-Händler oder bei einer Rücknahmestelle für Altbatterien ab. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden.
Seite 70
ELEKTRIK Vorarbeit – Alle Stromverbraucher ausschalten und Motor abstellen. – Luftfilterkastendeckel ausbauen. ( S. 39) Hauptarbeit – Schraube entfernen. L01283-12 – Heckverkleidung etwas abheben und Startrelais von dem Halter ziehen. S00046-10 – Schutzkappen abnehmen. – Defekte Hauptsicherung entfernen. Info Eine defekte Sicherung erkennen Sie am unterbrochenen Schmelzdraht Im Startrelais steckt eine Ersatzsicherung –...
KÜHLSYSTEM 15.1 Kühlsystem Durch die Wasserpumpe im Motor ist ein Zwangsumlauf der Kühlflüssigkeit gege- ben. Der bei Erwärmung entstehende Druck im Kühlsystem wird durch ein Ventil im Kühler- verschluss geregelt. Dadurch ist die angegebene Kühlflüssigkeitstemperatur zuläs- sig, ohne dass mit Funktionsstörungen zu rechnen ist. 120 °C Die Kühlung erfolgt durch den Fahrtwind.
KÜHLSYSTEM Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaminierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt sofort einen Arzt aufsuchen. Mit Kühlflüssigkeit kontaminierte Bekleidung wechseln. Kühlflüssigkeit außer Reichweite von Kindern halten.
KÜHLSYSTEM 15.5 Kühlflüssigkeit einfüllen Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaminierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt sofort einen Arzt aufsuchen.
MOTOR ABSTIMMEN 16.1 Gasbowdenzugspiel kontrollieren – Gasdrehgriff auf Leichtgängigkeit kontrollieren. – Lenker in Geradeausstellung bringen. Gasdrehgriff leicht hin und her bewegen und das Gasbowdenzugspiel ermitteln. Gasbowdenzugspiel 3… 5 mm » Wenn das Gasbowdenzugspiel nicht mit der Vorgabe übereinstimmt: – Gasbowdenzugspiel einstellen. S.
MOTOR ABSTIMMEN 16.3 Leerlaufdrehzahl einstellen – Motor warmfahren. – Durch Drehen der Leerlaufdrehzahl-Regulierschraube die gewünschte Leerlauf- drehzahl einstellen. Vorgabe Leerlaufdrehzahl 2.250… 2.350 1/min Drehzahlmesser (45129075000) Info Drehen gegen den Uhrzeigersinn senkt die Leerlaufdrehzahl. Drehen im Uhrzeigersinn erhöht die Leerlaufdrehzahl. L01268-10 16.4 Grundstellung des Schalthebels kontrollieren –...
MOTOR ABSTIMMEN 16.6 Antihopping‑Kupplung Durch das Antihopping-System wird einerseits die Betätigungskraft reduziert und die Dosierung der Kupplung verbessert, andererseits die Fahrstabilität durch Verringerung von Schlupf am Hinterrad, bedingt durch die Motorbremswirkung während des Herun- terschaltens, erhöht. L01308-01 Das Antihopping-System verwendet einen zweiteiligen Kupplungsmitnehmer, die mit einer Schrägverzahnung verbunden sind.
Seite 77
MOTOR ABSTIMMEN – Immer nur eine der Schrauben ausbauen und gewünschte Unterlagscheiben ent- fernen oder beilegen. Vorgabe Schraube Federteller Kupplung 8 Nm Info Die Federvorspannung muss an allen Schrauben gleich sein! L01312-10 – Äußeren Kupplungsdeckel positionieren. Schrauben montieren und festziehen. Vorgabe Schraube Kupplungsdeckel 10 Nm...
SERVICEARBEITEN MOTOR 17.1 Kraftstoffsieb wechseln Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. – Fahrzeug nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken und den Motor immer abstellen. Darauf achten, dass kein Kraftstoff insbesondere auf heiße Teile des Fahrzeugs verschüttet wird. Verschütteten Kraftstoff sofort aufwischen.
SERVICEARBEITEN MOTOR 17.3 Motoröl und Ölfilter wechseln, Ölsiebe reinigen Warnung Verbrühungsgefahr Motoröl bzw. Getriebeöl wird beim Betrieb des Motorrades sehr heiß. – Geeignete Schutzkleidung und Schutzhandschuhe tragen. Bei Verbrühung die Stellen sofort unter lauwarmes Wasser hal- ten. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. –...
Seite 80
SERVICEARBEITEN MOTOR – Langes Ölsieb mit O-Ringen auf einen Stiftschlüssel aufschieben. – Stiftschlüssel durch die Öffnung in die Bohrung der gegenüberliegenden Motorge- häusewand stecken und das Motorölsieb bis zum Anschlag in das Motorgehäuse schieben. L01319-10 – Verschlussschraube mit O-Ring montieren und festziehen. Vorgabe Verschlussschraube Ölsieb M20x1,5...
SERVICEARBEITEN MOTOR Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder laufen lassen ohne eine geeignete Absauganlage. – Motor starten und auf Dichtheit kontrollieren. Nacharbeit –...
REINIGUNG, PFLEGE 18.1 Motorrad reinigen Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch Hochdruckreiniger. – Beim Reinigen des Fahrzeuges mit einem Hochdruckreiniger, den Wasserstrahl nicht direkt auf elektrische Bauteile, Stecker, Bow- denzüge, Lager usw. richten. Einen Mindestabstand von 60 cm zwischen der Düse des Hochdruckreinigers und dem Bauteil ein- halten.
0… 35 °C direkte Sonneneinstrahlung – Fahrzeug an einem trockenen Lagerplatz, der keinen großen Temperaturschwankun- gen unterliegt, abstellen. Info KTM empfiehlt, das Motorrad aufzuheben. – Motorrad mit Hubständer aufheben. ( S. 30) – Fahrzeug mit einer luftdurchlässigen Plane oder Decke abdecken.
– Kurzschlusskabel im Kabelstrang auf- Kabelstrang kontrollieren. (Sichtprüfung) gescheuert, Kurzschlusstaster defekt – Elektrische Anlage kontrollieren. – Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM-Diagnosetool ausle- sen. – Motor dreht nicht hoch Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM-Diagnosetool ausle- sen. – Motor hat zu wenig Leistung Luftfilter stark verschmutzt Luftfilter und Luftfilterkasten reinigen.
Seite 85
FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – Batterie entladen Batterie wird nicht geladen Ladespannung kontrollieren. – Statorwicklung des Generators kontrollieren. – ungewollter Stromverbraucher Ruhestrom kontrollieren.
BLINKCODE Blinkcode FI Warnlampe (MIL) 02 FI Warnlampe (MIL) blinkt 2x kurz Fehlersetzbedingung Impulsgeber - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 06 FI Warnlampe (MIL) blinkt 6x kurz Fehlersetzbedingung Drosselklappensensor Kreis A - Eingangssignal zu niedrig Drosselklappensensor Kreis A - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL) 09 FI Warnlampe (MIL) blinkt 9x kurz Fehlersetzbedingung...
165/55 R 17 M/C TT Metzeler Racetec SM 17 125/80 R 17 M/C NHS TL ‑ K1 Metzeler Racetec SM 17 165/55 R 17 M/C NHS TL ‑ K1 Weitere Informationen finden Sie im Bereich Service unter: http://www.ktm.com 22.7 Gabel Gabelartikelnummer 14.18.7M.08...
Verwenden Sie nur Öle, welche den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechenden Eigenschaften besitzen. Kühlflüssigkeit Vorgabe – Nur geeignete Kühlflüssigkeit verwenden (auch in Ländern mit hohen Temperaturen). Bei minderwertigen Frostschutzmitteln kann es zu Korrosion und Schaumbildung kommen. KTM empfiehlt Motorex ® Produkte. Mischungsverhältnis Gefrierschutz: −25… −45 °C 50 % Korrosions-/Frostschutzmittel 50 % destilliertes Wasser Kühlflüssigkeit (gebrauchsfertig gemischt)
Seite 94
BETRIEBSSTOFFE Superkraftstoff bleifrei (ROZ 95) nach – DIN EN 228 (ROZ 95) Vorgabe – Verwenden Sie nur bleifreien Superkraftstoff, welcher der angegebenen Norm entspricht oder gleichwertig ist. – Ein Anteil von bis zu 10 % Ethanol (E10 Kraftstoff) ist dabei unbedenklich. Info Verwenden Sie keinen Kraftstoff aus Methanol (z.
Seite 96
HILFSSTOFFE Öl für Schaumstoff-Luftfilter Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Twin Air Liquid Bio Power Reiniger und Politur für glänzende und matte Lacke, Metall- und Kunststoffflächen Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ®...
NORMEN Die SAE-Viskositätsklassen wurden von der Society of Automotive Engineers festgelegt und dienen der Einteilung der Öle nach ihrer Viskosität. Die Viskosität beschreibt nur eine Eigenschaft eines Öls und enthält keinerlei Aussage zur Qualität. JASO T903 MA Unterschiedliche technische Entwicklungsrichtungen erforderten eine eigene Spezifikation für 4-Takt Motorräder - die JASO T903 MA Norm.
