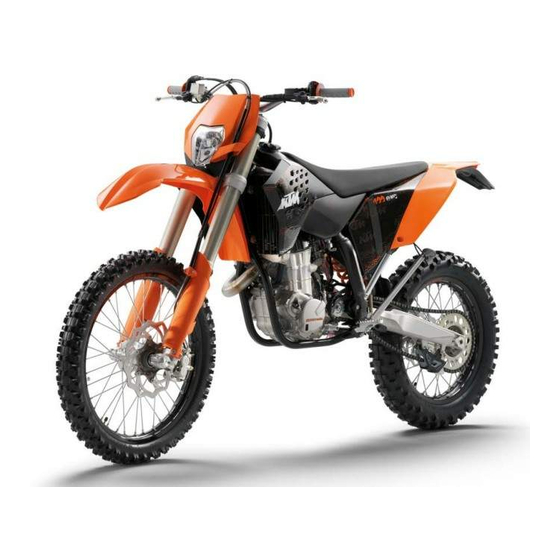

Verwandte Anleitungen für KTM 2010 400 EXC EU
Inhaltszusammenfassung für KTM 2010 400 EXC EU
- Seite 1 BEDIENUNGSANLEITUNG 2010 400 EXC EU 400 EXC AUS 400 XC-W USA 450 EXC EU 450 EXC AUS 450 EXC SIX DAYS EU 450 XC-W SIX DAYS USA 450 XC-W ZA 530 EXC EU 530 EXC AUS 530 EXC SIX DAYS EU 530 XC-W SIX DAYS USA 530 XC-W ZA Art.-Nr.
-
Seite 3: Lieber Ktm Kunde
LIEBER KTM KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM Motorrad beglückwünschen. Sie sind nun Besitzer eines modernen LIEBER KTM KUNDE sportlichen Motorrades, das Ihnen bestimmt viel Freude bereiten wird, wenn Sie es entsprechend warten und pflegen. -
Seite 4: Inhaltsverzeichnis
E-Starterknopf (EXC EU, EXC SIX DAYS, XC-W, Wichtige Wartungsarbeiten, die durch eine autorisierte XC‑W SIX DAYS)............13 KTM-Fachwerkstätte durchgeführt werden müssen... 34 E-Starterknopf (EXC AUS) ..........13 Wichtige Wartungsarbeiten, die durch eine autorisierte Lichtschalter (alle EXC Modelle) ........13 KTM-Fachwerkstätte durchgeführt werden müssen. - Seite 5 INHALTSVERZEICHNIS Scheinwerfermaske mit Scheinwerfer ausbauen (alle EXC Kühlflüssigkeit ablassen ..........74 Modelle, alle 450/530 XC-W Modelle) ......47 Kühlflüssigkeit einfüllen ..........74 Scheinwerfermaske mit Scheinwerfer einbauen (alle EXC Glasfasergarnfüllung des Enddämpfers ......75 Modelle, alle 450/530 XC-W Modelle) ......48 Enddämpfer ausbauen ...........
- Seite 6 INHALTSVERZEICHNIS HILFSSTOFFE..............110 NORMEN................ 112 INDEXVERZEICHNIS ............113...
-
Seite 7: Darstellungsmittel
Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und technisches Verständ- nis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstätte durchführen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal gewartet. -
Seite 8: Wichtige Hinweise
Es sind die in der Bedienungsanleitung genannten Kraft- und Schmierstoffe bzw. Betriebsstoffe gemäß Spezifikation zu verwenden. Ersatzteile, Zubehör Verwenden Sie zu Ihrer eigenen Sicherheit nur Ersatzteile und Zubehörprodukte, die von KTM freigegeben und/oder empfohlen sind und lassen Sie diese in einer autorisierten KTM-Fachwerkstätte montieren. Für andere Produkte und daraus entstandene Schäden übernimmt KTM keine Haftung. - Seite 9 WICHTIGE HINWEISE Transport Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann Wegrollen bzw. Umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. Hinweis Brandgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. – Fahrzeug nicht an Stellen mit leicht brennbaren und/oder entzündlichen Materialien abstellen. Keine Gegenstände über das betriebswarme Fahrzeug legen.
-
Seite 10: Fahrzeugansicht
FAHRZEUGANSICHT Fahrzeugansicht vorne links (Symboldarstellung) 100799-10 Handbremshebel Kupplungshebel Luftfilterkastendeckel Kraftstoffhahn Kettenführung Seitenständer Schalthebel... -
Seite 11: Fahrzeugansicht Hinten Rechts (Symboldarstellung)
FAHRZEUGANSICHT Fahrzeugansicht hinten rechts (Symboldarstellung) 100800-10 Tankverschluss Kurzschlusstaster Tacho E-Starterknopf Gabel Zugstufeneinstellung Hupe Gabel Druckstufeneinstellung Federbein Zugstufeneinstellung Schauglas Bremsflüssigkeit hinten Federbein Druckstufeneinstellung Fußbremshebel Kickstarter... -
Seite 12: Lage Der Seriennummern
LAGE DER SERIENNUMMERN Fahrgestellnummer Die Fahrgestellnummer ist auf dem Steuerkopf rechts eingeprägt. 500127-10 Typenschild Das Typenschild ist auf dem Steuerkopf vorn angebracht. 500128-10 Schlüsselnummer (alle EXC Modelle) Die Schlüsselnummer ist am Schlüsselverbinder eingeprägt. 500125-10 Motornummer Die Motornummer ist an der linken Motorseite unterhalb des Kettenritzels einge- ... -
Seite 13: Federbeinartikelnummer
LAGE DER SERIENNUMMERN Federbeinartikelnummer Die Federbeinartikelnummer ist am Federbeinoberteil über dem Einstellring zur Motorseite hin eingeprägt. 500129-10... -
Seite 14: Bedienungselemente
BEDIENUNGSELEMENTE Kupplungshebel Der Kupplungshebel ist am Lenker links angebracht. Die Kupplung wird hydraulisch betätigt und stellt sich automatisch nach. 500133-10 Handbremshebel Der Handbremshebel befindet sich am Lenker rechts. Mit dem Handbremshebel wird die Vorderradbremse betätigt. 400196-10 Kurzschlusstaster (alle XC‑W Modelle) Der Kurzschlusstaster ist am Lenker links angebracht. -
Seite 15: E-Starterknopf (Exc Eu, Exc Six Days, Xc-W, Xc-W Six Days)
BEDIENUNGSELEMENTE E-Starterknopf (EXC EU, EXC SIX DAYS, XC-W, XC‑W SIX DAYS) Der E-Starterknopf ist am Lenker rechts angebracht. Mögliche Zustände • E-Starterknopf in der Grundstellung gedrückt – In dieser Stellung wird der E-Starter betätigt. • E-Starterknopf 400198-10 E-Starterknopf (EXC AUS) Der E-Starterknopf ist am Lenker rechts angebracht. -
Seite 16: Blinkerschalter (Alle Exc Modelle)
BEDIENUNGSELEMENTE Blinkerschalter (alle EXC Modelle) 5.11 Der Blinkerschalter ist am Lenker links angebracht. Mögliche Zustände Blinker aus – Blinkerschalter ist in der Mittelstellung. Blinker links ein – Blinkerschalter nach links geschwenkt. Blinker rechts ein – Blinkerschalter nach rechts geschwenkt. 500145-10 Kontrolllampenübersicht (alle EXC Modelle) 5.12... -
Seite 17: Tripmaster-Schalter
BEDIENUNGSELEMENTE Tripmaster-Schalter 5.15 (Option: Tripmaster-Schalter) Mit dem Tripmaster-Schalter können Sie die Funktionen des Tachos vom Lenker aus steuern. Info Der Tripmaster ist optional erhältlich. Kilometer oder Meilen einstellen 5.16 Info Wenn man die Einheit wechselt, bleibt der Wert ODO erhalten und wird entsprechend umgerechnet. Die Werte TR1, TR2, A1, A2 und S1 werden beim Umstellen gelöscht. -
Seite 18: Tachofunktionen Einstellen
BEDIENUNGSELEMENTE Tachofunktionen einstellen 5.18 Info Im Auslieferungszustand ist nur der Anzeigemodus SPEED/H und SPEED/ODO aktiviert. Bedingung Das Motorrad steht. – so oft kurz drücken, bis die Anzeige H rechts unten im Display erscheint. Taste – Taste 3 - 5 Sekunden drücken. Das Setup-Menü... -
Seite 19: Anzeigemodus Speed (Geschwindigkeit)
BEDIENUNGSELEMENTE Anzeigemodus SPEED (Geschwindigkeit) 5.20 – Taste so oft kurz drücken, bis die Anzeige SPEED links im Display erscheint. Im Anzeigemodus SPEED wird die aktuelle Geschwindigkeit angezeigt. Die aktuelle Geschwindigkeit kann in Km/h oder in Mph angezeigt werden. Info Länderspezifische Einstellung vornehmen. Sobald ein Impuls vom Vorderrad kommt, wechselt die linke Seite des Tacho- Displays in den Modus SPEED und aktuelle Geschwindigkeit wird eingeblendet. -
Seite 20: Anzeigemodus Speed/Odo (Odometer)
BEDIENUNGSELEMENTE Taste 3 - 5 Die Stoppuhr und die Rundenzeit wird zurückgesetzt. Sekunden drücken. Taste kurz nächster Anzeigemodus drücken. Anzeigemodus SPEED/ODO (Odometer) 5.24 – Taste so oft kurz drücken, bis die Anzeige ODO rechts unten im Display erscheint. Im Anzeigemodus ODO werden die gefahrenen Kilometer angezeigt. Taste drücken. -
Seite 21: Anzeigemodus Speed/A1 (Durchschnittsgeschwindigkeit 1)
BEDIENUNGSELEMENTE Anzeigemodus SPEED/A1 (Durchschnittsgeschwindigkeit 1) 5.27 – Taste so oft kurz drücken, bis die Anzeige A1 rechts oben im Display erscheint. A1 (Durchschnittsgeschwindigkeit 1) zeigt die Durchschnittsgeschwindigkeit auf Berechnungsbasis von TR1 (Tripmaster 1) und S1 (Stoppuhr 1) an. Die Berechnung dieses Wertes wird mit dem ersten Impuls des Raddrehzahlgebers akti- viert und endet 3 Sekunden nach dem letzten Impuls. - Seite 22 BEDIENUNGSELEMENTE Funktionsübersicht Anzeige Taste drücken. Taste drücken. Taste 3 - 5 Sekunden Taste kurz drücken. drücken. Anzeigemodus SPEED/H keine Funktion keine Funktion Anzeige wechselt in das nächster Anzeigemodus (Betriebsstunden) Setup-Menü der Tacho- funktionen. Anzeigemodus keine Funktion keine Funktion Anzeige wechselt in das nächster Anzeigemodus SPEED/CLK (Uhrzeit) Setup-Menü...
-
Seite 23: Kraftstoffhahn
BEDIENUNGSELEMENTE Kraftstoffhahn 5.31 Der Kraftstoffhahn befindet sich an der linken Kraftstofftankseite. Mit dem Drehgriff am Kraftstoffhahn kann man die Kraftstoffzufuhr zum Vergaser öffnen oder schließen. Mögliche Zustände Kraftstoffzufuhr geschlossen OFF – Es kann kein Kraftstoff vom Tank zum Vergaser •... -
Seite 24: Choke (Exc Eu, Exc Six Days)
BEDIENUNGSELEMENTE Choke (EXC EU, EXC SIX DAYS) 5.35 Der Chokehebel ist am Lenker links angebracht. Bei aktivierter Chokefunktion wird im Vergaser eine Bohrung freigegeben, über die der Motor zusätzlich Kraftstoff ansaugen kann. Dadurch ergibt sich ein fetteres Kraftstoff- Luftgemisch, wie es beim Kaltstart benötigt wird. Info Bei betriebswarmen Motor muss die Chokefunktion deaktiviert sein. -
Seite 25: Seitenständer
BEDIENUNGSELEMENTE Seitenständer 5.39 Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann Wegrollen bzw. Umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch übermäßige Belastung. – Der Seitenständer ist nur für das Gewicht des Motorrades ausgelegt. Setzen Sie 500140-10 sich nicht auf das Motorrad, wenn es auf dem Seitenständer steht. -
Seite 26: Lenkung Entsperren (Alle Exc Modelle)
BEDIENUNGSELEMENTE Lenkung entsperren (alle EXC Modelle) 5.42 – Schlüssel in das Lenkungsschloss stecken, nach links drehen, herausziehen und nach rechts drehen. Schlüssel abziehen. Eine Lenkbewegung ist wieder möglich. Info Schlüssel nie im Lenkungsschloss stecken lassen. -
Seite 27: Allgemeine Tipps Und Hinweise Zur Inbetriebnahme
Bedenken Sie beim Betreiben Ihres Motorrades, dass sich andere Menschen durch übermäßigen Lärm belästigt fühlen. – Vergewissern Sie sich, dass die Arbeiten der Auslieferungsinspektion von einer autorisierten KTM-Fachwerkstätte durchgeführt wurden. Sie erhalten die Auslieferungsurkunde und das Serviceheft bei der Fahrzeugübergabe. -
Seite 28: Motor Einfahren
ALLGEMEINE TIPPS UND HINWEISE ZUR INBETRIEBNAHME – Versuchen Sie auch einmal möglichst langsam und im Stehen zu fahren, um mehr Gefühl für das Motorrad zu bekommen. – Machen Sie keine Geländefahrten, die Ihre Fähigkeiten und Erfahrung überfordern. – Halten Sie während der Fahrt den Lenker mit beiden Händen fest und lassen Sie die Füße auf den Fußrasten. –... -
Seite 29: Vorbereitungen Für Fahrten Im Nassen Sand
Sandschutz für Luftfilter montieren. Sandschutz für Luftfilter (59006022000) Info KTM PowerParts Montageanleitung beachten. – Vergaserbedüsung und Einstellung anpassen. Info 600871-01 Die Empfehlung für die Vergaserabstimmung hat Ihre autorisierte KTM- Fachwerkstätte. – Kette reinigen. Kettenreinigungsmittel ( S. 110) – Stahlkettenrad montieren. -
Seite 30: Vorbereitungen Für Fahrten Bei Nasser Und Schlammiger Strecke
Wasserschutz für Luftfilter montieren. Wasserschutz für Luftfilter (59006021000) Info KTM PowerParts Montageanleitung beachten. – Vergaserbedüsung und Einstellung anpassen. Info 600870-01 Die Empfehlung für die Vergaserabstimmung hat Ihre autorisierte KTM- Fachwerkstätte. – Kette reinigen. Kettenreinigungsmittel ( S. 110) – Stahlkettenrad montieren. -
Seite 31: Vorbereitungen Für Fahrten Bei Hoher Temperatur Und Langsamer Fahrt
S. 76) Info Luftfilter ca. alle 30 Minuten kontrollieren. – Wasserschutz für Luftfilter montieren. Wasserschutz für Luftfilter (59006021000) Info KTM PowerParts Montageanleitung beachten. – Vergaserbedüsung und Einstellung anpassen. Info 600870-01 Die Empfehlung für die Vergaserabstimmung hat Ihre autorisierte KTM- Fachwerkstätte. -
Seite 32: Fahranleitung
FAHRANLEITUNG Überprüfungen vor jeder Inbetriebnahme Info Beim Betrieb muss das Motorrad in technisch einwandfreiem Zustand sein. Info Im Interesse der Fahrsicherheit sollten Sie es sich zur Gewohnheit machen, am Motorrad vor jeder Inbetriebnahme eine allge- meine Überprüfung vorzunehmen. – Motorölstand kontrollieren. ( S. -
Seite 33: Anfahren
Nicht bei hoher Motordrehzahl in einen kleineren Gang zurückschalten. Der Motor wird überdreht und das Hinterrad kann blockieren. Info Treten beim Betrieb betriebsunübliche Geräusche auf, ist sofort anzuhalten, der Motor abzustellen und eine autorisierte KTM- Fachwerkstätte zu kontaktieren. Der 1. Gang stellt den Anfahr- oder Berggang dar. -
Seite 34: Anhalten, Parken
FAHRANLEITUNG Anhalten, Parken Warnung Entwendungsgefahr Benutzung durch Unbefugte. – Fahrzeug nie unbeaufsichtigt stehen lassen solange der Motor läuft. Das Fahrzeug ist vor dem Zugriff Unbefugter zu sichern. Warnung Verbrennungsgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. – Heiße Teile wie z.B. Auspuffanlage, Kühler, Motor, Stoßdämpfer und Bremsen nicht berühren. Bevor mit Arbeiten an die- sen Teilen begonnen wird, Teile abkühlen lassen. - Seite 35 FAHRANLEITUNG – Kraftstofftank bis maximal an das Maß mit Kraftstoff auffüllen. Vorgabe Maß 35 mm Kraftstofftank- 9,5 l Superkraftstoff bleifrei (ROZ 95) inhalt gesamt S. 109) ca. (EXC, EXC SIX DAYS, XC‑W ZA) 400382-10 Kraftstofftank- 9,2 l Superkraftstoff bleifrei (ROZ 95) inhalt gesamt S.
-
Seite 36: Serviceplan
SERVICEPLAN Wichtige Wartungsarbeiten, die durch eine autorisierte KTM-Fachwerkstätte durchgeführt werden müssen. S15A S30A Motor • • • Motoröl und Ölfilter wechseln, Motorölsieb reinigen. S. 82) Getriebeöl wechseln, Getriebeölsieb reinigen. S. 85) • • • Zündkerze erneuern. • Ventilspiel kontrollieren. •... -
Seite 37: Wichtige Wartungsarbeiten, Die Durch Eine Autorisierte Ktm-Fachwerkstätte Durchgeführt Werden Müssen. (Als Zusatzauftrag)
SERVICEPLAN S30A: alle 30 Betriebsstunden Wichtige Wartungsarbeiten, die durch eine autorisierte KTM-Fachwerkstätte durchgeführt werden müssen. (als Zusatzauftrag) Wettbewerbseinsatz Hobbyeinsatz S15N S45A S15A S30A S45A S30A S60A S90A Gabelservice durchführen. • • Federbeinservice durchführen. • • Steuerkopflager schmieren. • Elektrische Kontakte und Schalter mit Kontakt- •... -
Seite 38: Durchführung Von Dringenden Kontroll- Und Pflegearbeiten Durch Den Fahrer
SERVICEPLAN Durchführung von dringenden Kontroll- und Pflegearbeiten durch den Fahrer. NB1A Motorölstand kontrollieren. ( S. 81) • Bremsflüssigkeitsstand der Vorderradbremse kontrollieren. ( S. 56) • Bremsflüssigkeitsstand der Hinterradbremse kontrollieren. ( S. 60) • Bremsbeläge der Vorderradbremse kontrollieren. ( S. 58) •... -
Seite 39: Wartungsarbeiten An Fahrgestell Und Motor
Um optimale Fahreigenschaften des Motorrades zu erzielen und um Beschädigungen an Gabel, Federbein, Schwingarm und Rah- men zu vermeiden, muss die Grundeinstellung der Federungskomponenten zu Ihrem Körpergewicht passen. – KTM Offroad-Motorräder sind im Auslieferungszustand auf ein Standard Fahrergewicht (mit kompletter Schutzkleidung) einge- stellt. Vorgabe Standard Fahrergewicht 75…... -
Seite 40: Druckstufendämpfung Low Speed Des Federbeins Einstellen
Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Info Die Low Speed Einstellung zeigt ihre Wirkung beim langsamen bis normalen Einfedern des Federbeins. -
Seite 41: Maß Hinterrad Entlastet Ermitteln
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Einstellschraube bis zum letzten spürbaren Klick im Uhrzeigersinn drehen. Info Verschraubung nicht lösen! – Dem Federbeintyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn zurückdrehen. Vorgabe Zugstufendämpfung 400210-10 Komfort 26 Klicks Standard 24 Klicks Sport 22 Klicks Info... -
Seite 42: Fahrtdurchhang Des Federbeins Kontrollieren
Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Info Bevor Sie die Federvorspannung ändern, sollten Sie sich die aktuelle Einstellung notieren - z.B. Federlänge messen. -
Seite 43: Fahrtdurchhang Einstellen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Fahrtdurchhang einstellen 9.12 – Federbein ausbauen. S. 41) – Federbein im ausgebauten Zustand gründlich reinigen. – Eine entsprechende Feder auswählen und montieren. Vorgabe Federrate Gewicht Fahrer: 65… 75 kg 69 N/mm Gewicht Fahrer: 75… 85 kg 72 N/mm Gewicht Fahrer: 85…... -
Seite 44: Grundeinstellung Der Gabel Kontrollieren
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Grundeinstellung der Gabel kontrollieren 9.15 Info Bei der Gabel kann aus verschiedenen Gründen kein exakter Fahrtdurchhang festgelegt werden. – Kleinere Abweichungen Ihres Körpergewichtes können wie beim Federbein durch die Federvorspannung ausgeglichen werden. – Wenn Ihre Gabel aber öfter durchschlägt (harter Endanschlag beim Einfedern) müs- sen unbedingt härtere Gabelfedern montiert werden, um Beschädigungen an Gabel und Rahmen zu vermeiden. -
Seite 45: Federvorspannung Der Gabel Einstellen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Info Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzei- gersinn verringert die Dämpfung beim Ausfedern. Federvorspannung der Gabel einstellen 9.18 – Einstellschrauben bis zum Anschlag gegen Uhrzeigersinn drehen. Info Die Einstellung an beiden Gabelbeinen gleichmäßig vornehmen. –... -
Seite 46: Gabelschutz Lösen
Warnung Unfallgefahr Unsicheres Fahrverhalten durch nicht korrektes Steuerkopflagerspiel. – Steuerkopflagerspiel unverzüglich einstellen. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Info Wird über längere Zeit mit Spiel in der Steuerkopflagerung gefahren, werden die Lager und in weiterer Folge die Lagersitze im Rahmen beschädigt. -
Seite 47: Steuerkopflagerspiel Einstellen (Exc Eu, Exc Aus, Xc-W Za)
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR (EXC EU, EXC AUS, XC‑W ZA) – Steuerkopflagerspiel einstellen. S. 45) – Steuerkopflager kontrollieren ggf. erneuern. – Motorrad vom Montageständer nehmen. ( S. 37) Steuerkopflagerspiel einstellen (EXC EU, EXC AUS, XC‑W ZA) 9.24 – Motorrad aufbocken. ( S. -
Seite 48: Gabelbeine Einbauen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR (EXC SIX DAYS, XC‑W SIX DAYS, XC‑W USA) – Schrauben lösen. Gabelbein links entnehmen. – Schrauben lösen. Gabelbein rechts entnehmen. 100803-10 (EXC EU, EXC AUS, XC‑W ZA) – Schrauben lösen. Gabelbein links entnehmen. ... -
Seite 49: Gabelschutz Ausbauen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Gabelschutz ausbauen 9.28 – Gabelbeine ausbauen. S. 45) – Schrauben am linken Gabelbein entfernen. Gabelschutz nach oben abnehmen. – Schrauben am rechten Gabelbein entfernen. Gabelschutz nach oben abnehmen. 600878-10 Gabelschutz einbauen 9.29 – Gabelschutz am linken Gabelbein positionieren. Schrauben montieren und fest- ... -
Seite 50: Scheinwerfermaske Mit Scheinwerfer Einbauen (Alle Exc Modelle, Alle 450/530 Xc-W Modelle)
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Elektrische Steckverbindung trennen und Scheinwerfermaske mit Scheinwerfer abnehmen. 600702-10 Scheinwerfermaske mit Scheinwerfer einbauen (alle EXC Modelle, alle 450/530 XC-W Modelle) 9.33 – Elektrische Steckverbindung anschließen. 600702-11 – Scheinwerfermaske positionieren und mit Gummiband fixieren. -
Seite 51: Lenkerposition
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Lenkerposition 9.36 An der oberen Gabelbrücke befinden sich 2 Bohrungen im Abstand zueinander. Bohrungsabstand 15 mm Die Bohrungen an der Lenkeraufnahme sind im Abstand aus der Mitte platziert. 0 0 A 0 0 A Bohrungsabstand 3,5 mm ... -
Seite 52: Gasbowdenzugspiel Kontrollieren
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Gasbowdenzugspiel kontrollieren 9.39 – Lenker in Geradeausstellung bringen. Gasdrehgriff leicht hin und her bewegen und das Gasbowdenzugspiel ermitteln. Gasbowdenzugspiel 3… 5 mm » Wenn das Gasbowdenzugspiel nicht mit der Vorgabe übereinstimmt: – Gasbowdenzugspiel einstellen. S. 50) Gefahr Vergiftungsgefahr Auspuffgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. -
Seite 53: Kette Reinigen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Kette reinigen 9.42 Warnung Unfallgefahr Schmiermittel auf den Reifen verringert deren Haftfähigkeit. – Schmiermittel mit einem geeigneten Reinigungsmittel entfernen. Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. – Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger behandeln. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. -
Seite 54: Kettenspannung Kontrollieren - Beim Hinterradeinbau
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Kettenspannung kontrollieren - beim Hinterradeinbau 9.44 Warnung Unfallgefahr Gefährdung durch falsche Kettenspannung. – Ist die Kette zu stark gespannt, werden die Komponenten der Sekundär-Kraftübertragung (Kette, Kettenritzel, Kettenrad, Lager im Getriebe und im Hinterrad) zusätzlich belastet. Neben vorzeitigem Verschleiß kann im Extremfall die Kette reißen oder die Abtriebswelle des Getriebes brechen. -
Seite 55: Kettenspannung Einstellen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Kettenspannung einstellen 9.47 Warnung Unfallgefahr Gefährdung durch falsche Kettenspannung. – Ist die Kette zu stark gespannt, werden die Komponenten der Sekundär-Kraftübertragung (Kette, Kettenritzel, Kettenrad, Lager im Getriebe und im Hinterrad) zusätzlich belastet. Neben vorzeitigem Verschleiß kann im Extremfall die Kette reißen oder die Abtriebswelle des Getriebes brechen. -
Seite 56: Kettenspannung Einstellen - Nach Kontrolle
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Kettenspannung einstellen - nach Kontrolle 9.48 – Mutter lösen. – Muttern lösen. – Kettenspannung durch Drehen der Einstellschrauben links und rechts einstellen. Vorgabe Kettenspannung 8… 10 mm Einstellschrauben links und rechts so verdrehen, dass die Markierungen am ... -
Seite 57: Kettenführung Einstellen
10 Nm 400252-10 Bremsscheiben kontrollieren 9.51 Warnung Unfallgefahr Verringerte Bremswirkung durch abgenutzte Bremsscheibe(n). – Abgenutzte Bremsscheibe(n) unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) – Bremsscheibenstärke vorne und hinten, an mehreren Stellen der Bremsscheibe, auf das Maß kontrollieren. Info Durch Verschleiß reduziert sich die Stärke der Bremsscheibe im Bereich der Anlagefläche der Bremsbeläge. -
Seite 58: Grundstellung Des Handbremshebels Einstellen (Alle Xc-W Modelle)
Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abge- nutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. -
Seite 59: Bremsflüssigkeit Der Vorderradbremse Nachfüllen
Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abge- nutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen. -
Seite 60: Bremsbeläge Der Vorderradbremse Kontrollieren
Unfallgefahr Verminderte Bremswirkung durch Verwendung von nicht zugelassenen Bremsbelägen. – Im Zubehörhandel erhältliche Bremsbeläge sind oft nicht für den Betrieb von KTM-Fahrzeugen geprüft und zugelassen. Aufbau und Reibwert der Bremsbeläge und damit auch die Bremsleistung können stark von den Original KTM-Bremsbelägen abweichen. Werden Bremsbeläge verwendet, die von der Erstausrüstung abweichen, ist nicht gewährleistet, dass diese der Originalzulassung entsprechen. - Seite 61 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Den am Lenker montierten Bremsflüssigkeitsbehälter in waagerechte Position brin- gen. – Schrauben entfernen. – Deckel mit Membran abnehmen. – Bremszange mit der Hand zur Bremsscheibe drücken, um die Bremskolben zurück- zudrücken. Sicherstellen, dass keine Bremsflüssigkeit aus dem Bremsflüssigkeits- behälter überläuft ggf.
-
Seite 62: Leerweg Am Fußbremshebel Kontrollieren
Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abge- nutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. -
Seite 63: Bremsflüssigkeit Der Hinterradbremse Nachfüllen
Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abge- nutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen. -
Seite 64: Bremsbeläge Der Hinterradbremse Kontrollieren
Unfallgefahr Verminderte Bremswirkung durch Verwendung von nicht zugelassenen Bremsbelägen. – Im Zubehörhandel erhältliche Bremsbeläge sind oft nicht für den Betrieb von KTM-Fahrzeugen geprüft und zugelassen. Aufbau und Reibwert der Bremsbeläge und damit auch die Bremsleistung können stark von den Original KTM-Bremsbelägen abweichen. Werden Bremsbeläge verwendet, die von der Erstausrüstung abweichen, ist nicht gewährleistet, dass diese der Originalzulassung entsprechen. -
Seite 65: Vorderrad Ausbauen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Fahrzeug senkrecht stellen. – Schraubdeckel mit Membran und O-Ring entfernen. – Bremskolben in die Grundstellung zurückdrücken und sicherstellen, dass keine Bremsflüssigkeit aus dem Bremsflüssigkeitsbehälter überläuft ggf. absaugen. Info Sicherstellen, dass beim Zurückdrücken des Bremskolbens die Bremszange nicht gegen die Speichen gedrückt wird. -
Seite 66: Vorderrad Einbauen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Schraube entfernen. – Schrauben lösen. 500084-10 – Vorderrad halten und Steckachse herausziehen. Vorderrad aus der Gabel nehmen. Info Handbremshebel bei ausgebautem Vorderrad nicht betätigen. Das Rad immer so ablegen, dass die Bremsscheibe nicht beschädigt wird. 500085-10 –... -
Seite 67: Hinterrad Ausbauen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Hinterrad ausbauen 9.67 – Motorrad aufbocken. ( S. 37) – Bremszange mit der Hand zur Bremsscheibe drücken, um den Bremskolben zurückzudrücken. Info Sicherstellen, dass beim Zurückdrücken des Bremskolbens die Bremszange nicht gegen die Speichen gedrückt wird. –... -
Seite 68: Reifenzustand Kontrollieren
Ziffern der DOT Bezeichnung gekennzeichnet. Die ersten beiden Ziffern weisen auf die Herstellungswoche und die letzten beiden Ziffern auf das Herstellungsjahr hin. KTM empfiehlt einen Wechsel der Reifen, unabhängig vom tatsächlichen Verschleiß, spätestens nach 5 Jahren. »... -
Seite 69: Reifenluftdruck Kontrollieren
Warnung Unfallgefahr Instabiles Fahrverhalten durch eine falsche Speichenspannung. – Achten Sie auf eine korrekte Speichenspannung. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Info Durch eine lockere Speiche wird das Rad unwuchtig und es lockern sich innerhalb kurzer Zeit andere Speichen. Sind die Speichen zu fest gespannt, können sie durch lokale Überlastung reißen. -
Seite 70: Batterie Ausbauen
Umweltgefährdung Bauteile und Säure der Batterie belasten die Umwelt. – Batterien nicht in den Hausmüll werfen. Entsorgen Sie eine defekte Batterie umweltgerecht. Geben Sie die Batterie bei Ihrem KTM-Händler oder bei einer Rücknahmestelle für Altbatterien ab. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. –... -
Seite 71: Sicherung Ausbauen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Info Auch wenn die Batterie nicht belastet wird, verliert sie täglich an Ladung. Sehr wichtig für die Lebensdauer der Batterie ist der Ladezustand und die Art der Ladung. Schnellladungen mit höherem Ladestrom wirken sich negativ auf die Lebensdauer aus. Wird Ladestrom, Ladespannung und Ladezeit überschritten, entweicht Elektrolyt über die Sicherheitsventile. -
Seite 72: Scheinwerfereinstellung Kontrollieren (Alle Exc Modelle, Alle 450/530 Xc-W Modelle)
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Sicherung einsetzen. Sicherung (58011109110) Info Im Startrelais steckt eine Ersatzsicherung Durchgeschmolzene Sicherung nur durch eine gleichwertige Sicherung ersetzen. – Schutzkappe aufstecken. 400273-10 – Luftfilterkastendeckel einbauen. ( S. 75) Scheinwerfereinstellung kontrollieren (alle EXC Modelle, alle 450/530 XC-W Modelle) 9.77 –... -
Seite 73: Sitzbank Montieren
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Sitzbank montieren 9.80 – Sitzbank vorne an der Bundbuchse vom Kraftstofftank einhängen, hinten absenken und gleichzeitig nach vorne schieben. – Sicherstellen, dass die Sitzbank richtig eingerastet ist. – Schraube der Sitzbankbefestigung montieren und festziehen. Vorgabe Restliche Schrauben Fahrgestell 10 Nm 500068-01... -
Seite 74: Kraftstofftank Einbauen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Kraftstofftank einbauen 9.82 Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. – Fahrzeug nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken und den Motor immer abstellen. Darauf achten, dass kein Kraftstoff insbesondere auf heiße Teile des Fahrzeugs verschüttet wird. Verschütteten Kraftstoff sofort aufwischen. -
Seite 75: Frostschutz Und Kühlflüssigkeitsstand Kontrollieren
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Frostschutz und Kühlflüssigkeitsstand kontrollieren 9.84 Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades sehr heiß und steht unter Druck. – Kühler, Kühlerschläuche und sonstige Bauteile des Kühlsystems nicht bei betriebswarmem Motor öffnen. Motor und Kühl- system abkühlen lassen. Bei Verbrühung die Stellen sofort unter lauwarmes Wasser halten. Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. -
Seite 76: Kühlflüssigkeit Ablassen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Motorrad auf einer waagrechten Fläche senkrecht stellen. – Kühlerverschluss abnehmen. – Kühlflüssigkeitsstand im Kühler kontrollieren. Kühlflüssigkeitsstand über den Küh- 10 mm lerlamellen. » Wenn der Kühlflüssigkeitsstand nicht mit Vorgabe übereinstimmt: – Kühlflüssigkeitsstand korrigieren. Alternativ 1 400243-10 Kühlflüssigkeit (... -
Seite 77: Glasfasergarnfüllung Des Enddämpfers
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Kühlerverschluss montieren. – Kurze Probefahrt durchführen. – Kühlflüssigkeitsstand kontrollieren. ( S. 73) Glasfasergarnfüllung des Enddämpfers 9.88 Der Enddämpfer ist mit Glasfasergarn gefüllt. Im Laufe der Zeit verflüchtigen sich die Fasern des Dämmstoffes ins Freie, der Dämpfer "brennt" aus. Neben einem erhöhten Geräuschpegel verändert sich dadurch auch die Leistungscharakteristik. -
Seite 78: Luftfilter Ausbauen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Luftfilter ausbauen 9.93 Hinweis Motorschaden Nicht gefilterte Ansaugluft wirkt sich negativ auf die Haltbarkeit des Motors aus. – Fahrzeug nie ohne Luftfilter in Betrieb nehmen, da Staub und Schmutz in den Motor gelangen und zu erhöhtem Verschleiß füh- ren. -
Seite 79: Grundstellung Des Kupplungshebels Einstellen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Info Luftfilter nur ausdrücken, keinesfalls auswringen. – Trockenen Luftfilter mit einem hochwertigen Filteröl einölen. Öl für Schaumstoff-Luftfilter ( S. 110) – Luftfilterkasten reinigen. – Vergasermanschette auf Beschädigung und festen Sitz kontrollieren. – Luftfilter einbauen. S. 76) Grundstellung des Kupplungshebels einstellen 9.96 –... -
Seite 80: Flüssigkeit Der Hydraulischen Kupplung Wechseln
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Flüssigkeit der hydraulischen Kupplung wechseln 9.98 Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen. – Nicht mit Haut oder Augen in Berührung bringen, von Kindern fernhalten. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Falls Bremsflüssigkeit in die Augen gelangt, gründlich mit Wasser spülen und sofort einen Arzt aufsuchen. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. -
Seite 81: Grundstellung Des Schalthebels Kontrollieren
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Grundstellung des Schalthebels kontrollieren 9.99 – In Fahrtposition auf das Fahrzeug setzen und den Abstand zwischen Stiefelober- kante und Schalthebel ermitteln. Abstand Schalthebel zu Stiefelober- 10… 20 mm kante » Wenn der Abstand nicht mit der Vorgabe übereinstimmt: 0 0 0 A –... - Seite 82 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Vorgabe Leerlaufgemisch-Regulierschraube (400 EXC EU/AUS) offen 0,75 Umdrehung Leerlaufgemisch-Regulierschraube (530 EXC EU/AUS, 530 EXC SIX DAYS, XC‑W ZA) offen 1,5 Umdrehungen Leerlaufgemisch-Regulierschraube (450 EXC EU/AUS, 450 EXC SIX DAYS, 400 XC-W USA, 450 XC-W SIX DAYS USA) offen 1,75 Umdrehungen Leerlaufgemisch-Regulierschraube (530 XC-W SIX DAYS USA)
-
Seite 83: Schwimmerkammer Des Vergasers Entleeren
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Vorgabe Chokefunktion deaktiviert – Chokeknopf ist bis zum Anschlag hineingedrückt. (EXC AUS, XC‑W, XC‑W SIX DAYS) ( S. 21) Chokefunktion deaktiviert – Chokehebel ist bis zum Anschlag zurückgedrückt. (EXC EU, EXC SIX DAYS) ( S. 22) Leerlaufdrehzahl 1.550…... -
Seite 84: Motoröl Und Ölfilter Wechseln, Motorölsieb Reinigen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Bedingung Motor ist kalt. – Motorölstand kontrollieren. Das Motoröl muss zwischen der Hälfte und der Oberkante des Schauglases stehen. » Wenn der Motorölstand unter dem angegeben Bereich liegt: – Motoröl nachfüllen. ( S. 84) 200119-10 Motoröl und Ölfilter wechseln, Motorölsieb reinigen 9.105... -
Seite 85: Ölfilter Ausbauen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Ölfilter ausbauen 9.107 Warnung Verbrühungsgefahr Motoröl bzw. Getriebeöl wird beim Betrieb des Motorrades sehr heiß. – Geeignete Schutzkleidung und Schutzhandschuhe tragen. Bei Verbrühung die Stellen sofort unter lauwarmes Wasser hal- ten. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. -
Seite 86: Motoröl Einfüllen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Motoröl einfüllen 9.109 Info Zu wenig Motoröl oder qualitativ minderwertiges Öl führt zu vorzeitigem Verschleiß des Motors. – Verschraubung am Generatordeckel entfernen und Motoröl einfüllen. Motoröl (1.Teil- 0,35 l Motoröl (SAE 10W/50) ( S. 108) menge ca.) –... -
Seite 87: Getriebeöl Wechseln, Getriebeölsieb Reinigen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Bedingung Motor ist kalt. – Schraube Getriebeölstandskontrolle entfernen. Motorrad senkrecht stellen. – Getriebeölstand kontrollieren. Eine geringe Menge Getriebeöl muss herauslaufen. » Wenn kein Getriebeöl herausläuft: – Getriebeöl nachfüllen. S. 86) – Schraube Getriebeölstandskontrolle montieren und festziehen. 200116-10 Vorgabe Schraube Getriebeölstandskontrolle... -
Seite 88: Getriebeöl Einfüllen
WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Getriebeöl einfüllen 9.114 Info Zu wenig Getriebeöl oder qualitativ minderwertiges Öl führt zu vorzeitigem Verschleiß des Getriebes. – Verschraubung entfernen und Getriebeöl einfüllen. Getriebeöl 0,90 l Motoröl (SAE 10W/50) ( S. 108) – Verschraubung montieren und festziehen. -
Seite 89: Fehlersuche
FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – Motor dreht nicht durch (E-Starter) Bedienungsfehler Arbeitsschritte zum Startvorgang durchführen. S. 30) – Batterie entladen Batterie laden. S. 68) – Ladespannung kontrollieren. – Ruhestrom kontrollieren. – Generator kontrollieren. – Sicherung durchgeschmolzen Sicherung ausbauen. ( S. - Seite 90 FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – Motor hat zu wenig Leistung Luftfilter stark verschmutzt Luftfilter reinigen. S. 76) – Auspuffanlage undicht, deformiert Auspuffanlage auf Beschädigungen kontrollie- oder zu wenig Glasfasergarnfüllung ren. im Enddämpfer – Glasfasergarnfüllung des Enddämpfers wech- seln. – Ventilspiel zu gering Ventilspiel einstellen.
-
Seite 91: Reinigung
REINIGUNG Motorrad reinigen 11.1 Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch Hochdruckreiniger. – Reinigen Sie das Fahrzeug nie mit einem Hochdruckreiniger oder einem starken Wasserstrahl. Der zu hohe Druck kann in elektri- sche Bauteile, Steckverbinder, Bowdenzüge, Lager usw. eindringen und Störungen verursachen bzw. zur Zerstörung dieser Teile führen. -
Seite 92: Lagerung
Lagertemperatur der Batterie ohne direkte Sonneneinstrahlung 0… 35 °C – Fahrzeug an einem trockenen Lagerplatz, der keinen großen Temperaturschwankungen unterliegt, abstellen. Info KTM empfiehlt das Motorrad aufzubocken. – Motorrad aufbocken. ( S. 37) – Fahrzeug mit einer luftdurchlässigen Plane oder Decke abdecken. -
Seite 93: Technische Daten - Motor
TECHNISCHE DATEN - MOTOR Bauart 1-Zylinder 4-Takt Otto-Motor, flüssigkeitsgekühlt Hubraum (alle 400 Modelle) 393,4 cm³ Hubraum (alle 450 Modelle) 449,3 cm³ Hubraum (alle 530 Modelle) 510,4 cm³ Hub (alle 400 Modelle) 55,5 mm Hub (alle 450 Modelle) 63,4 mm Hub (alle 530 Modelle) 72 mm Bohrung 95 mm... -
Seite 94: Füllmenge - Getriebeöl
TECHNISCHE DATEN - MOTOR Füllmenge - Getriebeöl 13.2 Getriebeöl 0,90 l Motoröl (SAE 10W/50) ( S. 108) Füllmenge - Kühlflüssigkeit 13.3 Kühlflüssigkeit 0,95 l Kühlflüssigkeit ( S. 108) Kühlflüssigkeit (gebrauchsfertig gemischt) ( S. 108) -
Seite 95: Technische Daten - Anzugsdrehmomente Motor
TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR ® Schraube Kabelhalter im Generatorde- 4 Nm Loctite 243™ ckel ® Öldüse zur Kipphebelschmierung 2 Nm Loctite 243™ ® Öldüse zur Kolbenkühlung 2 Nm Loctite 243™ ® Schraube Arretierhebel 6 Nm Loctite 243™ ® Schraube Impulsgeber 6 Nm Loctite 243™... - Seite 96 TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR Schraube Zylinderkopf M10x1,25 Anzugsreihenfolge: geölt mit Motoröl Diagonal anziehen, beginnend bei der hinteren Schraube am Kettenschacht. 1. Stufe 10 Nm 2. Stufe 30 Nm 3. Stufe 50 Nm – Mutter Rotor M12x1 60 Nm – Zündkerze M12x1,25 15…...
-
Seite 97: Technische Daten - Vergaser
TECHNISCHE DATEN - VERGASER 400 EXC EU/AUS 15.1 Vergasertyp KEIHIN FCR-MX 39 Vergaserkennnummer 3900N Nadelposition 5. Position von oben Leerlaufgemisch-Regulierschraube offen 0,75 Umdrehung Anschlag Pumpenmembran 2,15 mm Hauptdüse Düsennadel OBDYU (OBDTQ) Leerlaufdüse Leerlaufluftdüse Kaltstartdüse 65 (85) Leckagedüse Schieberanschlag vorhanden 400 XC-W USA 15.2 Vergasertyp KEIHIN FCR-MX 39... -
Seite 98: 450 Xc-W Za, 450 Xc-W Six Days
TECHNISCHE DATEN - VERGASER 450 XC‑W ZA, 450 XC‑W SIX DAYS 15.4 Vergasertyp KEIHIN FCR-MX 39 Vergaserkennnummer 3900L Nadelposition (450 XC-W SIX DAYS USA) 1. Position von oben Nadelposition (450 XC-W ZA) 4. Position von oben Leerlaufgemisch-Regulierschraube (450 XC-W ZA) offen 1,5 Umdrehungen Leerlaufgemisch-Regulierschraube (450 XC-W SIX DAYS USA) -
Seite 99: Technische Daten - Fahrgestell
TECHNISCHE DATEN - FAHRGESTELL Rahmen Zentralrohrrahmen aus Chrom-Molybdän-Stahlrohren Gabel WP Suspension Up Side Down 4860 MXMA PA Federweg vorne 300 mm hinten 335 mm Gabelversatz (EXC SIX DAYS, XC‑W SIX DAYS, XC‑W USA) 19 mm Gabelversatz (EXC EU, EXC AUS, XC‑W ZA) 20 mm Federbein WP Suspension PDS 5018 DCC... -
Seite 100: Reifen
(alle XC‑W Modelle) 80/100 - 21 51M TT 110/100 - 18 64M TT Bridgestone M59 Bridgestone M402 Weitere Informationen finden Sie im Bereich Service unter: http://www.ktm.com Füllmenge - Kraftstoff 16.3 Kraftstofftankinhalt gesamt 9,5 l Superkraftstoff bleifrei (ROZ 95) ( S. 109) ca. -
Seite 101: Technische Daten - Gabel
TECHNISCHE DATEN - GABEL Gabelartikelnummer 14.18.7J.06 Gabel WP Suspension Up Side Down 4860 MXMA PA Druckstufendämpfung Komfort 26 Klicks Standard 22 Klicks Sport 18 Klicks Zugstufendämpfung Komfort 24 Klicks Standard 20 Klicks Sport 20 Klicks Federlänge mit Vorspannbuchse(n) 510 mm Federrate Gewicht Fahrer: 65…... -
Seite 102: Technische Daten - Federbein
TECHNISCHE DATEN - FEDERBEIN Federbeinartikelnummer 12.18.7J.06 Federbein WP Suspension PDS 5018 DCC Druckstufendämpfung Low Speed Komfort 22 Klicks Standard 20 Klicks Sport 15 Klicks Druckstufendämpfung High Speed Komfort 2 Umdrehungen Standard 1,5 Umdrehungen Sport 1,25 Umdrehungen Zugstufendämpfung Komfort 26 Klicks Standard 24 Klicks Sport... -
Seite 103: Technische Daten - Anzugsdrehmomente Fahrgestell
TECHNISCHE DATEN - ANZUGSDREHMOMENTE FAHRGESTELL – Speichennippel Vorderrad M4,5 5… 6 Nm – Schraube Spoiler an Kraftstofftank M5x12 1,5 Nm (XC‑W USA, XC‑W SIX DAYS) – Speichennippel Hinterrad 5… 6 Nm – Restliche Muttern Fahrgestell 15 Nm – Restliche Schrauben Fahrgestell 10 Nm –... -
Seite 104: Schaltplan
SCHALTPLAN Schaltplan (alle EXC Modelle) 20.1 CX/2 CZ/3 DB/4 CW/2 CY/3 DA/4 AK1/2 DG/4 CW2/2 CW3/2 AH1/2 CX2/2 CX3/2 BP/4 ye-bl bl-wh bu-wh ye-re ye-re ye-re bu-wh ye-bl re-wh re-bl ye-re ye-re wh-re ye-bl re-bl re-wh CR/1 CR1/1 wh-gn wh-re BG1/3 ye-re AJ1/3... - Seite 105 SCHALTPLAN Bauteile CDI-Steuergerät Drosselklappensensor Raddrehzahlgeber Thermoschalter (EXC SIX DAYS) Batterie Generator Blinker hinten rechts Blinker vorne links Blinker hinten links Blinker vorne rechts Brems-/Rücklicht Begrenzungslicht Kennzeichenbeleuchtung Abblendlicht/Fernlicht Hupe Kühlerlüfter (EXC SIX DAYS) Blinkerkontrolllampe Fernlichtkontrolllampe Startrelais mit Hauptsicherung Blinkerrelais Impulsgeber Zündspule Startermotor Spannungsregler/Gleichrichter Tacho...
- Seite 106 SCHALTPLAN gelb ye-bl gelb-schwarz ye-re gelb-rot...
- Seite 107 SCHALTPLAN...
-
Seite 108: Schaltplan (Alle Xc-W Modelle)
SCHALTPLAN Schaltplan (alle XC‑W Modelle) 20.2 bl-wh ye-bl bu-wh bu-wh ye-bl re-wh re-bl ye-re wh-re ye-re re-bl wh-re re-wh ye-re 500248-10... - Seite 109 SCHALTPLAN Bauteile CDI-Steuergerät Drosselklappensensor Raddrehzahlgeber Thermoschalter (XC-W ZA, XC-W SIX DAYS) Batterie Generator Brems-/Rücklicht (XC-W ZA) Begrenzungslicht (XC-W ZA, XC-W SIX DAYS) Abblendlicht/Fernlicht (XC-W ZA, XC-W SIX DAYS) Kühlerlüfter (XC-W ZA, XC-W SIX DAYS) Startrelais mit Hauptsicherung Impulsgeber Zündspule Startermotor Spannungsregler/Gleichrichter Tacho Tripmasterschalter (optional)
-
Seite 110: Betriebsstoffe
Kühlflüssigkeit Vorgabe – Nur geeignete Kühlflüssigkeit verwenden (auch in Ländern mit hohen Temperaturen). Bei minderwertigen Frostschutzmitteln kann ® es zu Korrosion und Schaumbildung kommen. KTM empfiehlt Motorex Produkte. Mischungsverhältnis Gefrierschutz: −25… −45 °C 50 % Korrosions-/Frostschutzmittel 50 % destilliertes Wasser Kühlflüssigkeit (gebrauchsfertig gemischt) - Seite 111 BETRIEBSSTOFFE Superkraftstoff bleifrei (ROZ 95) nach – DIN EN 228 (ROZ 95)
- Seite 112 HILFSSTOFFE Kettenreinigungsmittel Vorgabe – ® KTM empfiehlt Motorex Produkte. Lieferant ® Motorex – Chain Clean 611 Kettenspray Offroad Vorgabe – ® KTM empfiehlt Motorex Produkte. Lieferant ® Motorex – Chain Lube 622 Kontaktspray Vorgabe – ® KTM empfiehlt Motorex Produkte.
- Seite 113 HILFSSTOFFE Universal Ölspray Vorgabe – ® KTM empfiehlt Motorex Produkte. Lieferant ® Motorex – Joker 440 Universal...
- Seite 114 NORMEN Die SAE-Viskositätsklassen wurden von der Society of Automotive Engineers festgelegt und dienen der Einteilung der Öle nach ihrer Viskosität. Die Viskosität beschreibt nur eine Eigenschaft eines Öls und enthält keinerlei Aussage zur Qualität. JASO T903 MA Unterschiedliche technische Entwicklungsrichtungen erforderten eine eigene Spezifikation für 4-Takt Motorräder - die JASO T903 MA Norm.
-
Seite 115: Indexverzeichnis
