KTM 450 SMR Bedienungsanleitung

2012
Vorschau ausblenden Andere Handbücher für 450 SMR:
Inhaltsverzeichnis

Werbung

Quicklinks

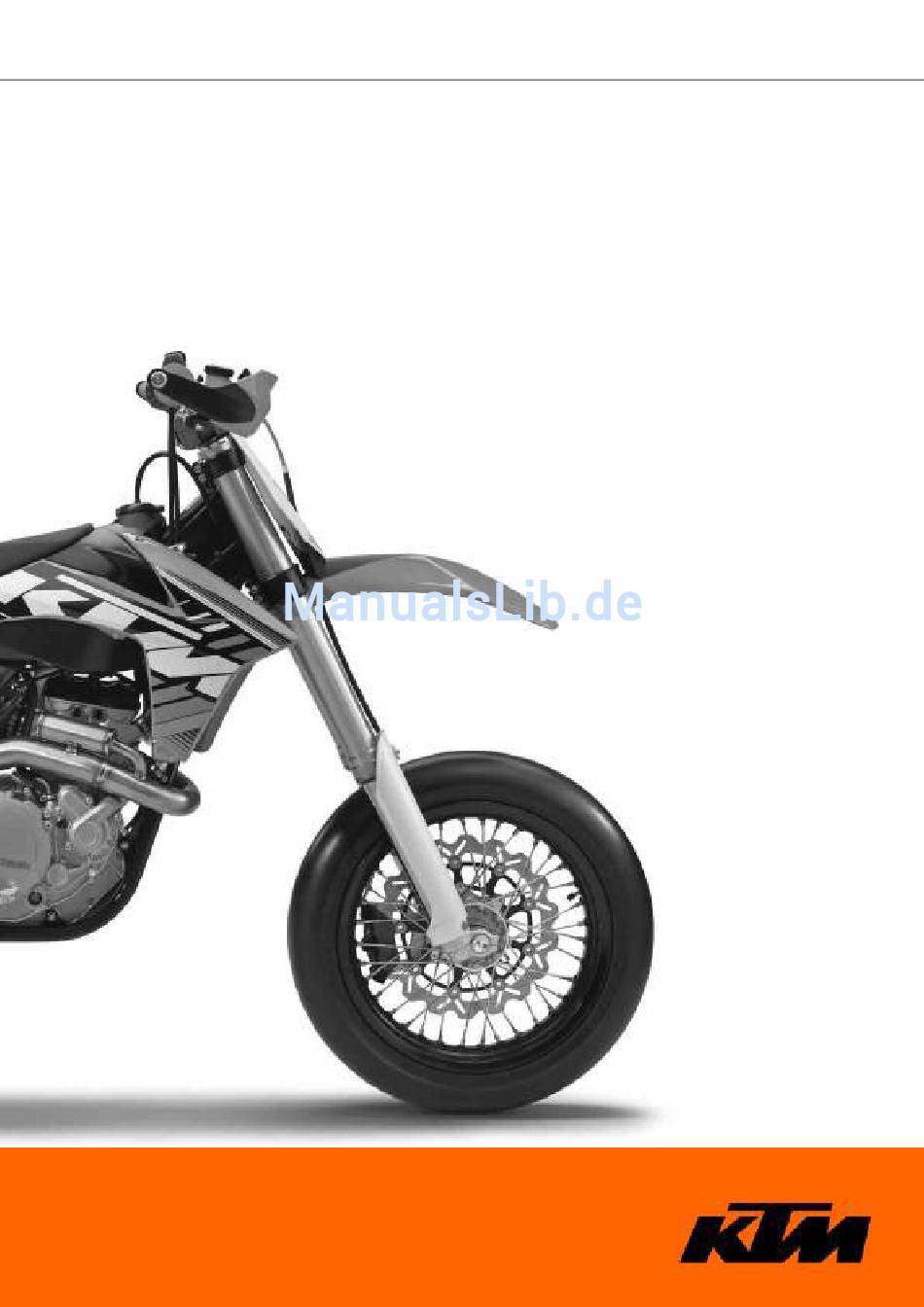

BEDIENUNGSANLEITUNG
2012
450 SMR
Art.-Nr. 3211729de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KTM 450 SMR

Inhaltszusammenfassung für KTM 450 SMR

  • Seite 1 BEDIENUNGSANLEITUNG 2012 450 SMR Art.-Nr. 3211729de...

  • Seite 3: Lieber Ktm Kunde

    LIEBER KTM KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM Motorrad beglückwünschen. Sie sind nun Besitzer eines modernen LIEBER KTM KUNDE sportlichen Motorrades, das Ihnen bestimmt viel Freude bereiten wird, wenn Sie es entsprechend warten und pflegen.

  • Seite 4: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Motorrad vom Hubständer nehmen........28 INHALTSVERZEICHNIS DARSTELLUNGSMITTEL ............. 4 Gabelbeine entlüften ............. 28 WICHTIGE HINWEISE............5 Staubmanschetten der Gabelbeine reinigen...... 28 FAHRZEUGANSICHT ............7 Gabelbeine ausbauen ..........29 Fahrzeugansicht vorne links..........7 Fahrzeugansicht hinten rechts .......... 8 Gabelbeine einbauen ..........
  • Seite 5 INHALTSVERZEICHNIS Bremsbeläge der Hinterradbremse wechseln ....53 RÄDER, REIFEN ............... 55 Vorderrad ausbauen ..........55 Vorderrad einbauen ........... 55 Hinterrad ausbauen ..........56 Hinterrad einbauen ........... 57 Reifenzustand kontrollieren ..........58 Reifenluftdruck kontrollieren .......... 58 Speichenspannung kontrollieren ........58 ELEKTRIK ................ 60 Batterie ausbauen .............

  • Seite 6: Darstellungsmittel

    Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und technisches Verständ- nis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstätte durchführen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal gewartet.

  • Seite 7: Wichtige Hinweise

    Die im Serviceplan vorgeschriebenen Arbeiten müssen ausschließlich in einer autorisierten KTM-Fachwerkstätte durchgeführt und im Serviceheft als auch im KTM dealer.net bestätigt werden, da sonst jeglicher Garantieanspruch verloren geht. Bei Schäden und Folge- schäden, die durch Manipulationen und/oder Umbauten am Fahrzeug verursacht wurden, kann keine Garantie gewährt werden.
  • Seite 8 WICHTIGE HINWEISE – Drehgriff am Kraftstoffhahn in Stellung OFF drehen. (Abbildung 500178-10 S. 12)  – Motorrad mit Spannbändern oder anderen geeigneten Befestigungsvorrichtungen gegen Umfallen und Wegrollen sichern. Umwelt Motorradfahren ist ein wunderbarer Sport und wir hoffen natürlich, dass Sie ihn in vollen Zügen genießen können. Jedoch – er birgt Potential für Probleme mit der Umwelt wie auch für Konflikte mit anderen Personen.

  • Seite 9: Fahrzeugansicht

    FAHRZEUGANSICHT Fahrzeugansicht vorne links B00837-10 Handbremshebel ( S. 10) Heissstarthebel ( S. 10) Kupplungshebel ( S. 10) Tankverschluss Sitzbank Motornummer ( S. 9) Schalthebel ( S. 12) Kraftstoffhahn ( S. 12)

  • Seite 10: Fahrzeugansicht Hinten Rechts

    FAHRZEUGANSICHT Fahrzeugansicht hinten rechts B00838-10 Kurzschlusstaster ( S. 10) E-Starterknopf ( S. 11) Gasdrehgriff ( S. 10) Gabel Druckstufeneinstellung Gabel Zugstufeneinstellung Fußbremshebel ( S. 13) Federbein Druckstufeneinstellung Federbein Zugstufeneinstellung...

  • Seite 11: Seriennummern

    SERIENNUMMERN Fahrgestellnummer Die Fahrgestellnummer ist auf dem Steuerkopf rechts eingeprägt.  400193-10 Typenschild Das Typenschild ist auf dem Steuerkopf vorn angebracht.  400284-10 Motornummer Die Motornummer ist an der linken Motorseite unterhalb des Kettenritzels einge-  prägt. B00425-10 Gabelartikelnummer Die Gabelartikelnummer ist auf der Innenseite der Gabelfaust eingeprägt.

  • Seite 12: Bedienungselemente

    BEDIENUNGSELEMENTE Kupplungshebel Der Kupplungshebel ist am Lenker links angebracht.  Die Kupplung wird hydraulisch betätigt und stellt sich automatisch nach. 100826-10 Heissstarthebel Der Heissstarthebel ist am Lenker links angebracht.  Wenn man den Heissstarthebel während des Startvorgangs zum Lenker zieht, wird im Vergaser eine Bohrung freigegeben, über die der Motor zusätzlich Luft ansaugen kann.

  • Seite 13: E-Starterknopf

    BEDIENUNGSELEMENTE E-Starterknopf Der E-Starterknopf ist am Lenker rechts angebracht.  Mögliche Zustände • E-Starterknopf in der Grundstellung gedrückt – In dieser Stellung wird der E-Starter betätigt. • E-Starterknopf 100828-10 Tankverschluss öffnen Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. – Fahrzeug nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken und den Motor immer abstellen. Darauf achten, dass kein Kraftstoff insbesondere auf heiße Teile des Fahrzeugs verschüttet wird.

  • Seite 14: Kraftstoffhahn

    BEDIENUNGSELEMENTE Kraftstoffhahn Mit dem Drehgriff am Kraftstoffhahn kann man die Kraftstoffzufuhr zum Vergaser  öffnen oder schließen. Mögliche Zustände Kraftstoffzufuhr geschlossen OFF – Es kann kein Kraftstoff vom Tank zum Vergaser • fließen. Kraftstoffzufuhr offen ON – Es kann Kraftstoff vom Tank zum Vergaser fließen. Der •...

  • Seite 15: Fußbremshebel

    BEDIENUNGSELEMENTE Fußbremshebel 5.12 Der Fußbremshebel befindet sich vor der rechten Fußraste.  Mit dem Fußbremshebel wird die Hinterradbremse betätigt. 400205-10 Plug-in-Ständer 5.13 Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. Zum Abstellen des Motorrades den Plug-in-Ständer in die linke Seite der Steckachse ...

  • Seite 16: Inbetriebnahme

    Bedenken Sie beim Betreiben Ihres Motorrades, dass sich andere Menschen durch übermäßigen Lärm belästigt fühlen. – Vergewissern Sie sich, dass die Arbeiten der Auslieferungsinspektion von einer autorisierten KTM-Fachwerkstätte durchgeführt wurden. Sie erhalten die Auslieferungsurkunde und das Serviceheft bei der Fahrzeugübergabe.

  • Seite 17: Motor Einfahren

    INBETRIEBNAHME – Halten Sie während der Fahrt den Lenker mit beiden Händen fest und lassen Sie die Füße auf den Fußrasten. – Das höchstzulässige Gesamtgewicht und die höchstzulässigen Achslasten sind einzuhalten. Vorgabe Höchstzulässiges Gesamtgewicht 335 kg Höchstzulässige Achslast vorne 145 kg Höchstzulässige Achslast hinten 190 kg –...

  • Seite 18: Fahranleitung

    FAHRANLEITUNG Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme Info Vor jeder Fahrt den Zustand des Fahrzeugs und die Betriebssicherheit kontrollieren. Das Fahrzeug muss beim Betrieb in einem technisch einwandfreien Zustand sein. – Motorölstand kontrollieren. ( S. 72) – Bremsflüssigkeitsstand der Vorderradbremse kontrollieren. ( S.

  • Seite 19: Anfahren

    Nicht bei hoher Motordrehzahl in einen kleineren Gang zurückschalten. Der Motor wird überdreht und das Hinterrad kann blockieren. Info Treten beim Betrieb betriebsunübliche Geräusche auf, ist sofort anzuhalten, der Motor abzustellen und eine autorisierte KTM- Fachwerkstätte zu kontaktieren. Der 1. Gang stellt den Anfahr- oder Berggang dar.

  • Seite 20: Anhalten, Parken

    FAHRANLEITUNG Anhalten, Parken Warnung Entwendungsgefahr Benutzung durch Unbefugte. – Fahrzeug nie unbeaufsichtigt stehen lassen solange der Motor läuft. Das Fahrzeug ist vor dem Zugriff Unbefugter zu sichern. Warnung Verbrennungsgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. – Heiße Teile wie z. B. Auspuffanlage, Kühler, Motor, Stoßdämpfer und Bremsen nicht berühren. Bevor mit Arbeiten an die- sen Teilen begonnen wird, Teile abkühlen lassen.

  • Seite 21: Serviceplan

    Leerlauf kontrollieren. Endkontrolle: Fahrzeug auf Betriebssicherheit kontrollieren und Probefahrt durchführen. • • • • Serviceeintrag im KTM DEALER.NET und im Serviceheft durchführen. • • • • S1N: einmalig nach 1 Betriebsstunde - entspricht ca. 7 Liter Kraftstoff S10A: alle 10 Betriebsstunden - entspricht ca. 70 Liter Kraftstoff / nach jedem Rennen S20A: alle 20 Betriebsstunden - entspricht ca.

  • Seite 22: Servicearbeiten (Als Zusatzauftrag)

    SERVICEPLAN Servicearbeiten (als Zusatzauftrag) S20N S20A S40A S80A • Bremsflüssigkeit der Vorderradbremse wechseln. Bremsflüssigkeit der Hinterradbremse wechseln. • Flüssigkeit der hydraulischen Kupplung wechseln. S. 45) • Steuerkopflager schmieren. S. 33) • Vergaserbauteile kontrollieren/einstellen. • • • Federbeinservice durchführen. • • •...

  • Seite 23: Fahrwerk Abstimmen

    Um optimale Fahreigenschaften des Motorrades zu erzielen und um Beschädigun- gen an Gabel, Federbein, Schwingarm und Rahmen zu vermeiden, muss die Grund- einstellung der Federungskomponenten zum Fahrergewicht passen. – KTM Offroad-Motorräder sind im Auslieferungszustand auf ein Standard Fahrerge- wicht (mit kompletter Schutzkleidung) eingestellt. Vorgabe Standard Fahrergewicht 75…...

  • Seite 24: Druckstufendämpfung High Speed Des Federbeins Einstellen

    Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Info Die High Speed Einstellung zeigt ihre Wirkung beim schnellen Einfedern des Federbeins.

  • Seite 25: Statischen Durchhang Des Federbeins Kontrollieren

    Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Info Bevor Sie die Federvorspannung ändern, sollten Sie sich die aktuelle Einstellung notieren - z. B. Federlänge messen.

  • Seite 26: Fahrtdurchhang Einstellen

    FAHRWERK ABSTIMMEN – Schraube lösen.  – Einstellring drehen, bis die Feder vollständig entspannt ist.  Hakenschlüssel (T106S) – Gesamte Federlänge im entspannten Zustand messen. – Feder durch Drehen des Einstellrings auf das vorgegebene Maß spannen.   Vorgabe Federvorspannung 19 mm Info In Abhängigkeit vom statischen Durchhang bzw.

  • Seite 27: Druckstufendämpfung Der Gabel Einstellen

    FAHRWERK ABSTIMMEN Druckstufendämpfung der Gabel einstellen 9.12 Info Die hydraulische Druckstufendämpfung bestimmt das Verhalten beim Einfedern der Gabel. – Einstellschrauben bis zum Anschlag im Uhrzeigersinn drehen.  Info Die Einstellschrauben befinden sich am oberen Ende der Gabelbeine.  Die Einstellung an beiden Gabelbeinen gleichmäßig vornehmen. –...

  • Seite 28: Gabelversatz

    FAHRWERK ABSTIMMEN Gabelversatz 9.14 Welcher Versatz eingestellt ist, sehen Sie nach Abnehmen der Schraube  Der Gabelversatz beeinflusst das Handling des Fahrzeugs. Er ergibt sich aus Mitte  Gabelbein zu Mitte Steuerkopflager. Der Gabelversatz kann wahlweise eingestellt werden. Befindet sich die Markierung vorne erzielen Sie bessere Fahrstabilität auf schnellen ...
  • Seite 29 FAHRWERK ABSTIMMEN Info Lenkeraufnahmen links und rechts gleichmäßig positionieren. – Lenker positionieren. Info Auf die richtige Verlegung der Kabel und Leitungen achten. – Lenkerklemmbrücken positionieren. Die vier Schrauben montieren und gleich-  mäßig festziehen. Vorgabe Schraube Lenkerklemmbrücke 20 Nm...

  • Seite 30: Servicearbeiten Fahrgestell

    SERVICEARBEITEN FAHRGESTELL Motorrad mit Hubständer aufheben 10.1 Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. – Motorrad am Rahmen unterhalb des Motors aufheben. Hubständer (59229055000) Die Räder dürfen den Boden nicht mehr berühren. –...

  • Seite 31: Gabelbeine Ausbauen

    SERVICEARBEITEN FAHRGESTELL – Staubmanschette und Gabelinnenrohr an beiden Gabelbeinen reinigen und einölen. Universal Ölspray ( S. 91) – Staubmanschetten in die Einbaulage zurückdrücken. – Überflüssiges Öl entfernen. – Gabelschutz einbauen. ( S. 30) – Motorrad vom Hubständer nehmen. ( S. 28) Gabelbeine ausbauen 10.5 –...

  • Seite 32: Gabelschutz Ausbauen

    SERVICEARBEITEN FAHRGESTELL Gabelschutz ausbauen 10.7 – Schrauben entfernen und Klemme abnehmen.  – Schrauben am linken Gabelbein entfernen. Gabelschutz abnehmen.  – Schrauben am rechten Gabelbein entfernen. Gabelschutz abnehmen. B00852-11 Gabelschutz einbauen 10.8 – Gabelschutz am linken Gabelbein positionieren. Schrauben montieren und fest- ...

  • Seite 33: Untere Gabelbrücke Einbauen

    SERVICEARBEITEN FAHRGESTELL Untere Gabelbrücke einbauen 10.10 – Lager und Dichtelemente reinigen, auf Beschädigungen kontrollieren und fetten. Hochviskoses Schmierfett ( S. 90) 0 0 3 – Untere Gabelbrücke mit Gabelschaftrohr einsetzen. Oberes Steuerkopflager montie- ren. 0 0 2 – Kontrollieren, ob die Steuerkopfabdichtung oben richtig positioniert ist.

  • Seite 34: Steuerkopflagerspiel Kontrollieren

    Warnung Unfallgefahr Unsicheres Fahrverhalten durch nicht korrektes Steuerkopflagerspiel. – Steuerkopflagerspiel unverzüglich einstellen. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Info Wird über längere Zeit mit Spiel in der Steuerkopflagerung gefahren, werden die Lager und in weiterer Folge die Lagersitze im Rahmen beschädigt.

  • Seite 35: Steuerkopflager Schmieren

    SERVICEARBEITEN FAHRGESTELL Vorgabe Schraube Gabelbrücke oben 17 Nm – Schraube montieren und festziehen.  Vorgabe Schraube Gabelschaftrohr 17 Nm Loctite ® 243™ oben – Steuerkopflagerspiel kontrollieren. ( S. 32) Steuerkopflager schmieren 10.13 – Untere Gabelbrücke ausbauen. S. 30) – Untere Gabelbrücke einbauen. S.

  • Seite 36: Kotflügel Vorne Einbauen

    SERVICEARBEITEN FAHRGESTELL Kotflügel vorne einbauen 10.17 – Sicherstellen, dass die Distanzbuchsen im Kotflügel montiert sind. – Kotflügel vorne positionieren. Schrauben montieren und festziehen.  Vorgabe Restliche Schrauben Fahrgestell 10 Nm Info Auf den Eingriff der Haltenasen zur Startnummerntafel achten. B00859-10 Federbein ausbauen 10.18 –...

  • Seite 37: Federbein Einbauen

    SERVICEARBEITEN FAHRGESTELL Federbein einbauen 10.19 – Federbein von oben einfädeln. – Federbein nach hinten drehen und Auspuffkrümmer positionieren. – Federbein positionieren. – Schraube montieren und festziehen.  Vorgabe Loctite ® 2701 Schraube Federbein oben 60 Nm B00272-10 – Schraube montieren und festziehen. ...

  • Seite 38: Luftfilterkastendeckel Ausbauen

    SERVICEARBEITEN FAHRGESTELL Luftfilterkastendeckel ausbauen 10.22 – Luftfilterkastendeckel im Bereich seitlich abziehen und nach vorne abnehmen.  B00874-10 Luftfilterkastendeckel einbauen 10.23 – Luftfilterkastendeckel im hinteren Bereich einhängen und im vorderen  Bereich einrasten.  B00874-11 Luftfilter ausbauen 10.24 Hinweis Motorschaden Nicht gefilterte Ansaugluft wirkt sich negativ auf die Haltbarkeit des Motors aus. –...

  • Seite 39: Luftfilter Und Luftfilterkasten Reinigen

    SERVICEARBEITEN FAHRGESTELL – Beide Teile gemeinsam einsetzen, positionieren und mit Luftfilterhaltebügel  fixieren. Info Wenn der Luftfilter nicht korrekt montiert ist, kann Staub und Schmutz in den Motor gelangen und Schäden verursachen. – Luftfilterkastendeckel einbauen. ( S. 36) B00875-10 Luftfilter und Luftfilterkasten reinigen 10.26 Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden.

  • Seite 40: Enddämpfer Einbauen

    SERVICEARBEITEN FAHRGESTELL Enddämpfer einbauen 10.28 – Enddämpfer montieren. Schrauben montieren und festziehen.  Vorgabe Restliche Schrauben Fahrgestell 10 Nm – Feder einhängen.  B00876-11 Glasfasergarnfüllung des Enddämpfers wechseln 10.29 Warnung Verbrennungsgefahr Die Auspuffanlage wird beim Betrieb des Fahrzeugs sehr heiß. – Auspuffanlage abkühlen lassen.

  • Seite 41: Kraftstofftank Einbauen

    SERVICEARBEITEN FAHRGESTELL – Sitzbank abnehmen. ( S. 35) – Drehgriff am Kraftstoffhahn in Stellung OFF drehen.  (Abbildung 500178-10 S. 12) – Kraftstoffschlauch abziehen. Info Aus dem Kraftstoffschlauch kann ein Rest Kraftstoff auslaufen. – Schrauben mit Bundbuchse entfernen.  B00877-10 –...

  • Seite 42: Kettenverschmutzung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL – Schlauch der Kraftstofftankentlüftung aufstecken. – Schraube mit Bundbuchse montieren und festziehen.  Vorgabe Restliche Schrauben Fahrgestell 10 Nm B00878-11 – Schrauben mit Bundbuchse montieren und festziehen.  Vorgabe Restliche Schrauben Fahrgestell 10 Nm – Kraftstoffschlauch anschließen. – Sitzbank montieren.

  • Seite 43: Kettenspannung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL Kettenspannung kontrollieren 10.34 Warnung Unfallgefahr Gefährdung durch falsche Kettenspannung. – Ist die Kette zu stark gespannt, werden die Komponenten der Sekundär-Kraftübertragung (Kette, Kettenritzel, Kettenrad, Lager im Getriebe und im Hinterrad) zusätzlich belastet. Neben vorzeitigem Verschleiß kann im Extremfall die Kette reißen oder die Abtriebswelle des Getriebes brechen.

  • Seite 44: Kette, Kettenrad, Kettenritzel Und Kettenführung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL Kette, Kettenrad, Kettenritzel und Kettenführung kontrollieren 10.36 – Motorrad mit Hubständer aufheben. ( S. 28) – Getriebe in Leerlauf schalten. – Kettenrad und Kettenritzel auf Verschleiß kontrollieren. » Wenn Kettenrad bzw. Kettenritzel eingelaufen sind: – Kettenrad bzw. Kettenritzel wechseln. Info Kettenritzel, Kettenrad und Kette sollten nur zusammen gewechselt werden.

  • Seite 45: Kettenführung Einstellen

    SERVICEARBEITEN FAHRGESTELL – Kettengleitstück auf Verschleiß kontrollieren. » Wenn sich die Bolzenunterkante der Kette auf Höhe oder unter dem Kettengleitstück befindet: – Kettengleitstück wechseln. – Kettengleitstück auf festen Sitz kontrollieren. » Wenn das Kettengleitstück lose ist: – Kettengleitstück festziehen. Vorgabe Schraube Kettengleitstück 15 Nm B00865-10...

  • Seite 46: Rahmen Kontrollieren

    Schwingarm auf Beschädigung, Rissbildung und Verformung kontrollieren. » Wenn der Schwingarm Beschädigungen, Risse oder Verformungen aufweist: – Schwingarm wechseln. Info Ein beschädigter Schwingarm ist immer zu wechseln. Eine Repara- tur am Schwingarm ist seitens KTM nicht zugelassen. 500285-01 Gasbowdenzugverlegung kontrollieren 10.40 – Kraftstofftank ausbauen. S. 38) –...

  • Seite 47: Griffgummi Zusätzlich Sichern

    SERVICEARBEITEN FAHRGESTELL Griffgummi zusätzlich sichern 10.42 – Griffgummi kontrollieren. ( S. 44) – Griffgummi mit Sicherungsdraht an zwei Stellen sichern. Sicherungsdraht (54812016000) Drahtzwirbelzange (U6907854) Die verdrillten Drahtenden zeigen von den Handflächen weg und sind zum Griffgummi eingebogen. 401198-01 Grundstellung des Kupplungshebels einstellen 10.43 –...
  • Seite 48 SERVICEARBEITEN FAHRGESTELL – Den am Lenker montierten Vorratsbehälter der hydraulischen Kupplung in waag- rechte Position bringen. – Schrauben entfernen.  – Deckel mit Membran abnehmen.   100836-10 – Entlüftungsspritze mit der passenden Flüssigkeit füllen.  Entlüftungsspritze (50329050000) Hydrauliköl (15) ( S.

  • Seite 49: Bremsen

    Einstellarbeiten nicht während der Fahrt durchführen. Bremsscheiben kontrollieren 11.3 Warnung Unfallgefahr Verringerte Bremswirkung durch abgenutzte Bremsscheibe(n). – Abgenutzte Bremsscheibe(n) unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) – Bremsscheibenstärke vorne und hinten, an mehreren Stellen der Bremsscheibe, auf das Maß kontrollieren. ...

  • Seite 50: Bremsflüssigkeitsstand Der Vorderradbremse Kontrollieren

    Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abge- nutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit.

  • Seite 51: Bremsbeläge Der Vorderradbremse Kontrollieren

    Unfallgefahr Verminderte Bremswirkung durch Verwendung von nicht zugelassenen Bremsbelägen. – Im Zubehörhandel erhältliche Bremsbeläge sind oft nicht für den Betrieb von KTM-Fahrzeugen geprüft und zugelassen. Aufbau und Reibwert der Bremsbeläge und damit auch die Bremsleistung können stark von den Original KTM-Bremsbelägen abweichen. Werden Bremsbeläge verwendet, die von der Erstausrüstung abweichen, ist nicht gewährleistet, dass diese der Originalzulassung entsprechen.
  • Seite 52 BREMSEN Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsor- gen. Info Keinesfalls Bremsflüssigkeit DOT 5 verwenden! Diese basiert auf Silikonöl und ist purpur gefärbt. Dichtungen und Bremslei- tungen sind nicht für Bremsflüssigkeit DOT 5 ausgelegt. Bringen Sie Bremsflüssigkeit nicht mit lackierten Teilen in Berührung, Bremsflüssigkeit greift Lack an! Verwenden Sie nur saubere Bremsflüssigkeit aus einem dicht verschlossenem Behälter! –...

  • Seite 53: Leerweg Am Fußbremshebel Kontrollieren

    BREMSEN – Bremszange positionieren. Schrauben mit Scheiben montieren, nicht festzie-   hen. B00866-10 – Bremsbeläge einsetzen. Federn positionieren und Bolzen montieren.   Info Die Federlasche der Federn ist nach oben zu positionieren.  B00867-12 – Sicherungssplinte montieren.  –...

  • Seite 54: Bremsflüssigkeitsstand Der Hinterradbremse Kontrollieren

    Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abge- nutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit.

  • Seite 55: Bremsbeläge Der Hinterradbremse Kontrollieren

    Übergelaufene oder verschüttete Bremsflüssigkeit sofort mit Wasser abwa- 100834-10 schen. Bremsbeläge der Hinterradbremse kontrollieren 11.12 Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) – Bremsbeläge auf ihre Mindestbelagstärke kontrollieren.  ≥ 1 mm Mindestbelagstärke ...
  • Seite 56 BREMSEN Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsor- gen. Info Keinesfalls Bremsflüssigkeit DOT 5 verwenden! Diese basiert auf Silikonöl und ist purpur gefärbt. Dichtungen und Bremslei- tungen sind nicht für Bremsflüssigkeit DOT 5 ausgelegt. Bringen Sie Bremsflüssigkeit nicht mit lackierten Teilen in Berührung, Bremsflüssigkeit greift Lack an! Verwenden Sie nur saubere Bremsflüssigkeit aus einem dicht verschlossenen Behälter! –...

  • Seite 57: Räder, Reifen

    RÄDER, REIFEN Vorderrad ausbauen 12.1 – Motorrad mit Hubständer aufheben. ( S. 28) – Schraube entfernen.  – Schrauben lösen.  B00870-10 – Schrauben mit Scheiben entfernen und Bremszange abnehmen.   Info Handbremshebel bei abgenommener Bremszange nicht betätigen. B00866-11 –...

  • Seite 58: Hinterrad Ausbauen

    RÄDER, REIFEN – Vorderrad in die Gabel heben, positionieren und Steckachse einsetzen. – Schraube montieren und festziehen.  Vorgabe Schraube Steckachse vorne M24x1,5 45 Nm B00870-12 – Bremszange positionieren. Schrauben mit Scheiben montieren, nicht festzie-   hen. – Handbremshebel mehrmals betätigen bis die Bremsbeläge an der Bremsscheibe anliegen und ein Druckpunkt vorhanden ist.

  • Seite 59: Hinterrad Einbauen

    RÄDER, REIFEN – Distanzbuchsen entfernen.  500270-11 Hinterrad einbauen 12.4 Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. – Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger behandeln. – Radlager auf Beschädigung und Verschleiß kontrollieren. » Wenn das Radlager beschädigt bzw.

  • Seite 60: Reifenzustand Kontrollieren

    Warnung Unfallgefahr Instabiles Fahrverhalten durch eine falsche Speichenspannung. – Achten Sie auf eine korrekte Speichenspannung. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Info Durch eine lockere Speiche wird das Rad unwuchtig und es lockern sich innerhalb kurzer Zeit andere Speichen. Sind die Speichen zu fest gespannt, können sie durch lokale Überlastung reißen.
  • Seite 61 RÄDER, REIFEN – Mit der Klinge eines Schraubendrehers jede Speiche kurz anschlagen. Info Die Tonfrequenz ist abhängig von der Speichenlänge und vom Speichen- durchmesser. Kommt es zu unterschiedlichen Tonfrequenzen an den einzelnen gleichlan- gen und gleichdicken Speichen, deutet das auf eine unterschiedliche Spei- chenspannung hin.

  • Seite 62: Elektrik

    ELEKTRIK Batterie ausbauen 13.1 Warnung Verletzungsgefahr Batteriesäure und Batteriegase verursachen schwere Verätzungen. – Batterien außer Reichweite von Kindern halten. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Kontakt mit Batteriesäure und Batteriegasen vermeiden. – Funken oder offene Flammen von der Batterie fern halten. Laden nur in gut belüfteten Räumen. –...

  • Seite 63: Hauptsicherung Ausbauen

    Umweltgefährdung Bau- und Bestandteile der Batterie belasten die Umwelt. – Batterien nicht in den Hausmüll werfen. Entsorgen Sie eine defekte Batterie umweltgerecht. Geben Sie die Batterie bei Ihrem KTM-Händler oder bei einer Rücknahmestelle für Altbatterien ab. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. –...

  • Seite 64: Hauptsicherung Einbauen

    ELEKTRIK – Schutzkappe abnehmen.  – Hauptsicherung entfernen. B00363-10 Hauptsicherung einbauen 13.5 Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden. – Nur Sicherungen mit der vorgeschriebenen Ampere-Zahl verwenden. Sicherungen niemals überbrücken oder instandsetzen. – Hauptsicherung einsetzen. Sicherung (58011109110) ( S.

  • Seite 65: Kühlsystem

    KÜHLSYSTEM Kühlsystem 14.1 Durch die Wasserpumpe im Motor ist ein Zwangsumlauf der Kühlflüssigkeit gege-  ben. Der bei Erwärmung entstehende Druck im Kühlsystem wird durch ein Ventil im Kühler- verschluss geregelt. Dadurch ist die angegebene Kühlflüssigkeitstemperatur zuläs-  sig, ohne dass mit Funktionsstörungen zu rechnen ist. 120 °C Die Kühlung erfolgt durch den Fahrtwind.

  • Seite 66: Kühlflüssigkeit Ablassen

    KÜHLSYSTEM Bedingung Motor ist kalt. – Motorrad auf einer waagrechten Fläche senkrecht stellen. – Kühlerverschluss abnehmen. – Kühlflüssigkeitsstand im Kühler kontrollieren. Kühlflüssigkeitsstand über den Küh- 10 mm  lerlamellen. » Wenn der Kühlflüssigkeitsstand nicht mit Vorgabe übereinstimmt: – Kühlflüssigkeitsstand korrigieren. Alternativ 1 400243-10 Kühlflüssigkeit (...
  • Seite 67 KÜHLSYSTEM – Kühlerverschluss montieren. – Kurze Probefahrt durchführen. – Kühlflüssigkeitsstand kontrollieren. ( S. 63)

  • Seite 68: Motor Abstimmen

    MOTOR ABSTIMMEN Gasbowdenzugspiel kontrollieren 15.1 – Gasdrehgriff auf Leichtgängigkeit kontrollieren. – Lenker in Geradeausstellung bringen. Gasdrehgriff leicht hin und her bewegen und das Gasbowdenzugspiel ermitteln. Gasbowdenzugspiel 3… 5 mm » Wenn das Gasbowdenzugspiel nicht mit der Vorgabe übereinstimmt: – Gasbowdenzugspiel einstellen. S.

  • Seite 69: Vergaser - Leerlauf Einstellen

    MOTOR ABSTIMMEN Vergaser - Leerlauf einstellen 15.4 – Leerlaufgemisch-Regulierschraube bis zum Anschlag eindrehen und auf die vor-  gegebene Grundeinstellung drehen. Vorgabe Leerlaufgemisch-Regulierschraube offen 1,5 Umdrehungen Einstellwerkzeug für Gemischregulierschraube (77329034000) – Motor warmfahren. Vorgabe 500273-10 ≥ 5 min Warmfahrzeit – Mit der Stellschraube die Leerlaufdrehzahl einstellen.

  • Seite 70: Schwimmerkammer Des Vergasers Entleeren

    MOTOR ABSTIMMEN Schwimmerkammer des Vergasers entleeren 15.5 Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. – Fahrzeug nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken und den Motor immer abstellen. Darauf achten, dass kein Kraftstoff insbesondere auf heiße Teile des Fahrzeugs verschüttet wird. Verschütteten Kraftstoff sofort aufwischen.

  • Seite 71: Zündkurve Ändern

    MOTOR ABSTIMMEN Zündkurve ändern 15.7 Zündkurve von Performance auf Soft umschalten. – Steckerverbindung trennen. (Abbildung B00424-10 S. 68)  Soft – bessere Fahrbarkeit Zündkurve von Soft auf Performance umschalten. – Steckerverbindung zusammenstecken. (Abbildung B00424-10 S. 68)  Performance – höhere Leistung Grundstellung des Schalthebels kontrollieren 15.8 –...

  • Seite 72: Antihopping Kupplung Einstellen

    MOTOR ABSTIMMEN Das Antihopping-System verwendet einen zweiteiligen Kupplungsmitnehmer, die mit einer Schrägverzahnung verbunden sind. Die Vorspannung der Kupplungsfedern kann wahlweise eingestellt werden. Die oberste Skizze stellt die größte und die unterste Skizze die geringste Vorspannung der Kupplungsfedern dar. Feder hart: −0,5 mm Mit kleiner Beilagscheibe ...
  • Seite 73 MOTOR ABSTIMMEN – Schraube zusammen mit dem Federteller und der Kupplungsfeder entfernen.  Info Nicht alle Schrauben auf einmal entfernen! – Gewünschte Beilagscheibe entfernen oder belegen. Schraube zusammen mit  dem Federteller und der Kupplungsfeder montieren und festziehen. Vorgabe Schraube Kupplungsfeder 6,5 Nm –...

  • Seite 74: Servicearbeiten Motor

    SERVICEARBEITEN MOTOR Motorölstand kontrollieren 16.1 Info Der Motorölstand kann bei kaltem und betriebswarmem Motor kontrolliert werden. – Motorrad senkrecht stellen auf einer waagrechten Fläche. Bedingung Motor ist kalt. – Motorölstand kontrollieren. Das Motoröl steht bis zur Schauglas-Unterkante  » Wenn das Motoröl nicht bis zur Schauglas-Unterkante reicht: –...
  • Seite 75 SERVICEARBEITEN MOTOR – Verschlussschraube mit einigen leichten Hammerschlägen entspannen.  – Verschlussschraube mit Ölsieb und O-Ringen entfernen.   – Motoröl vollständig ablaufen lassen. – Teile und Dichtflächen gründlich reinigen. – Verschlussschraube mit Ölsieb und O-Ringen montieren und festziehen.  ...

  • Seite 76: Motoröl Nachfüllen

    SERVICEARBEITEN MOTOR Gefahr Vergiftungsgefahr Auspuffgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder laufen lassen ohne eine geeignete Absauganlage. – Motor starten und auf Dichtheit kontrollieren. –...

  • Seite 77: Reinigung, Pflege

    REINIGUNG, PFLEGE Motorrad reinigen 17.1 Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch Hochdruckreiniger. – Reinigen Sie das Fahrzeug nie mit einem Hochdruckreiniger oder einem starken Wasserstrahl. Der zu hohe Druck kann in elektri- sche Bauteile, Steckverbinder, Bowdenzüge, Lager usw. eindringen und Störungen verursachen bzw. zur Zerstörung dieser Teile führen.

  • Seite 78: Lagerung

    0… 35 °C direkte Sonneneinstrahlung – Fahrzeug an einem trockenen Lagerplatz, der keinen großen Temperaturschwankun- gen unterliegt, abstellen. Info KTM empfiehlt, das Motorrad aufzuheben. – Motorrad mit Hubständer aufheben. ( S. 28) – Fahrzeug mit einer luftdurchlässigen Plane oder Decke abdecken.

  • Seite 79: Fehlersuche

    FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – Motor dreht nicht durch (E-Starter) Bedienungsfehler Arbeitsschritte zum Startvorgang durchführen. S. 16) – Batterie entladen Batterie laden. S. 60) – Ladespannung kontrollieren. – Ruhestrom kontrollieren. – Statorwicklung des Generators kontrollieren. – Hauptsicherung durchgeschmolzen Hauptsicherung ausbauen. ( S.
  • Seite 80 FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – Motor setzt aus oder patscht in den Kraftstoffmangel Drehgriff am Kraftstoffhahn in Stellung ON  Vergaser drehen. (Abbildung 500178-10 S. 12) – Kraftstoff tanken. ( S. 18) – Motor saugt Falschluft an Gummimuffe und Vergaser auf festen Sitz kon- trollieren.

  • Seite 81: Technische Daten - Motor

    TECHNISCHE DATEN - MOTOR Bauart 1-Zylinder 4-Takt Otto-Motor, flüssigkeitsgekühlt Hubraum 449,3 cm³ 60,8 mm Bohrung 97 mm Verdichtung 12,5:1 Leerlaufdrehzahl 1.550… 1.650 1/min Steuerung DOHC, 4 Ventile über Schlepphebel gesteuert, Antrieb über Stirnradpaar und Zahnkette Ventildurchmesser Einlass 40,4 mm Ventildurchmesser Auslass 31,7 mm Ventilspiel kalt Einlass 0,07…...

  • Seite 82: Technische Daten - Anzugsdrehmomente Motor

    TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR ® Düse Motorgehäuseentlüftung Auf Block Loctite 243™ ® Öldüse zur Kolbenkühlung 4 Nm Loctite 243™ ® Öldüse zur Schlepphebelschmierung 6 Nm Loctite 243™ ® Öldüse zur Ölversorgung Kupplung 6 Nm Loctite 243™ ® Schraube Arretierhebel 6 Nm Loctite 243™...
  • Seite 83 TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR Mutter Zylinderkopf M10x1,25 Anzugsreihenfolge: geölt mit Motoröl Diagonal anziehen. 1. Anzugsstufe 10 Nm 2. Anzugsstufe 30 Nm 3. Anzugsstufe 50° – Stiftschraube Zylinderkopf M10x1,25 20 Nm ® Einschraubstutzen Kupplungsdeckel M12x1,5 20 Nm Loctite 243™ – Ölablassschraube mit Magnet M12x1,5 20 Nm...

  • Seite 84: Technische Daten - Vergaser

    TECHNISCHE DATEN - VERGASER Vergasertyp KEIHIN FCR-MX 41 Vergaserkennnummer 4125M Nadelposition 6. Position von oben Leerlaufgemisch-Regulierschraube offen 1,5 Umdrehungen Anschlag Pumpenmembran 2,15 mm Heissstartknopf Bohrungsdurchmesser im Vergaserkörper 2,5 mm Hauptdüse Düsennadel OBDTQ Leerlaufdüse Leerlaufluftdüse Kaltstartdüse...

  • Seite 85: Technische Daten - Fahrgestell

    Batterie YTX5L-BS Batteriespannung: 12 V Nennkapazität: 4 Ah wartungsfrei Sicherung 58011109110 10 A Reifen 23.1 Bereifung vorne Bereifung hinten 125/80 R 420 TL 170/55 R 17 TL Dunlop KR106 Dunlop KR108 Weitere Informationen finden Sie im Bereich Service unter: http://www.ktm.com...

  • Seite 86: Füllmenge - Kraftstoff

    TECHNISCHE DATEN - FAHRGESTELL Füllmenge - Kraftstoff 23.2 Kraftstofftankinhalt gesamt ca. 7,5 l Superkraftstoff bleifrei (ROZ 95) ( S. 89)

  • Seite 87: Technische Daten - Gabel

    TECHNISCHE DATEN - GABEL Gabelartikelnummer 14.18.7L.08 Gabel WP Suspension Up Side Down 4860 MXMA CC Druckstufendämpfung Komfort 14 Klicks Standard 12 Klicks Sport 10 Klicks Zugstufendämpfung Komfort 14 Klicks Standard 12 Klicks Sport 10 Klicks Federlänge mit Vorspannbuchse(n) 484 mm Federrate Gewicht Fahrer: 75…...

  • Seite 88: Technische Daten - Federbein

    TECHNISCHE DATEN - FEDERBEIN Federbeinartikelnummer 18.18.7L.08 Federbein WP Suspension 5018 BAVP DCC Druckstufendämpfung Low Speed Komfort 21 Klicks Standard 18 Klicks Druckstufendämpfung High Speed Komfort 2 Umdrehungen Standard 1,5 Umdrehungen Zugstufendämpfung Komfort 14 Klicks Standard 12 Klicks Federvorspannung 19 mm Federrate Gewicht Fahrer: 65…...

  • Seite 89: Technische Daten - Anzugsdrehmomente Fahrgestell

    TECHNISCHE DATEN - ANZUGSDREHMOMENTE FAHRGESTELL – Speichennippel Vorderrad M4,5 5… 6 Nm – Schraube Batteriepol 2,5 Nm – Schraube Einstellring Federbein 5 Nm – Speichennippel Hinterrad 5… 6 Nm – Restliche Muttern Fahrgestell 10 Nm – Restliche Schrauben Fahrgestell 10 Nm ®...

  • Seite 90: Betriebsstoffe

    Kühlflüssigkeit Vorgabe – Nur geeignete Kühlflüssigkeit verwenden (auch in Ländern mit hohen Temperaturen). Bei minderwertigen Frostschutzmitteln kann ® es zu Korrosion und Schaumbildung kommen. KTM empfiehlt Motorex Produkte. Mischungsverhältnis Gefrierschutz: −25… −45 °C 50 % Korrosions-/Frostschutzmittel 50 % destilliertes Wasser Kühlflüssigkeit (gebrauchsfertig gemischt)
  • Seite 91 BETRIEBSSTOFFE Stoßdämpferöl (SAE 2,5) (50180342S1) nach – SAE ( S. 92) (SAE 2,5) Vorgabe – Verwenden Sie nur Öle, welche den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechenden Eigenschaften besitzen. Superkraftstoff bleifrei (ROZ 95) nach – DIN EN 228 (ROZ 95) Vorgabe –...

  • Seite 92: Hilfsstoffe

    HILFSSTOFFE Griffgummikleber (00062030051) Lieferant KTM-Sportmotorcycle AG / Division HUSABERG – GRIP GLUE Hochviskoses Schmierfett Vorgabe – ® KTM empfiehlt SKF Produkte. Lieferant ® – LGHB 2 Kettenreinigungsmittel Vorgabe – ® KTM empfiehlt Motorex Produkte. Lieferant ® Motorex – Chain Clean...
  • Seite 93 HILFSSTOFFE Reiniger und Politur für glänzende und matte Lacke, Metall- und Kunststoffflächen Vorgabe – ® KTM empfiehlt Motorex Produkte. Lieferant ® Motorex – Clean & Polish Reinigungs- und Konservierungsmittel für Metall und Gummi Vorgabe – ® KTM empfiehlt Motorex Produkte.

  • Seite 94: Normen

    NORMEN Die SAE-Viskositätsklassen wurden von der Society of Automotive Engineers festgelegt und dienen der Einteilung der Öle nach ihrer Viskosität. Die Viskosität beschreibt nur eine Eigenschaft eines Öls und enthält keinerlei Aussage zur Qualität. JASO T903 MA Unterschiedliche technische Entwicklungsrichtungen erforderten eine eigene Spezifikation für 4-Takt Motorräder - die JASO T903 MA Norm.

  • Seite 95: Indexverzeichnis
