Montagebügel Für Die Baugrößen A5, B1, B2, C1 Und C2 - Danfoss VLT FC 103 Projektierungshandbuch

Systemintegration

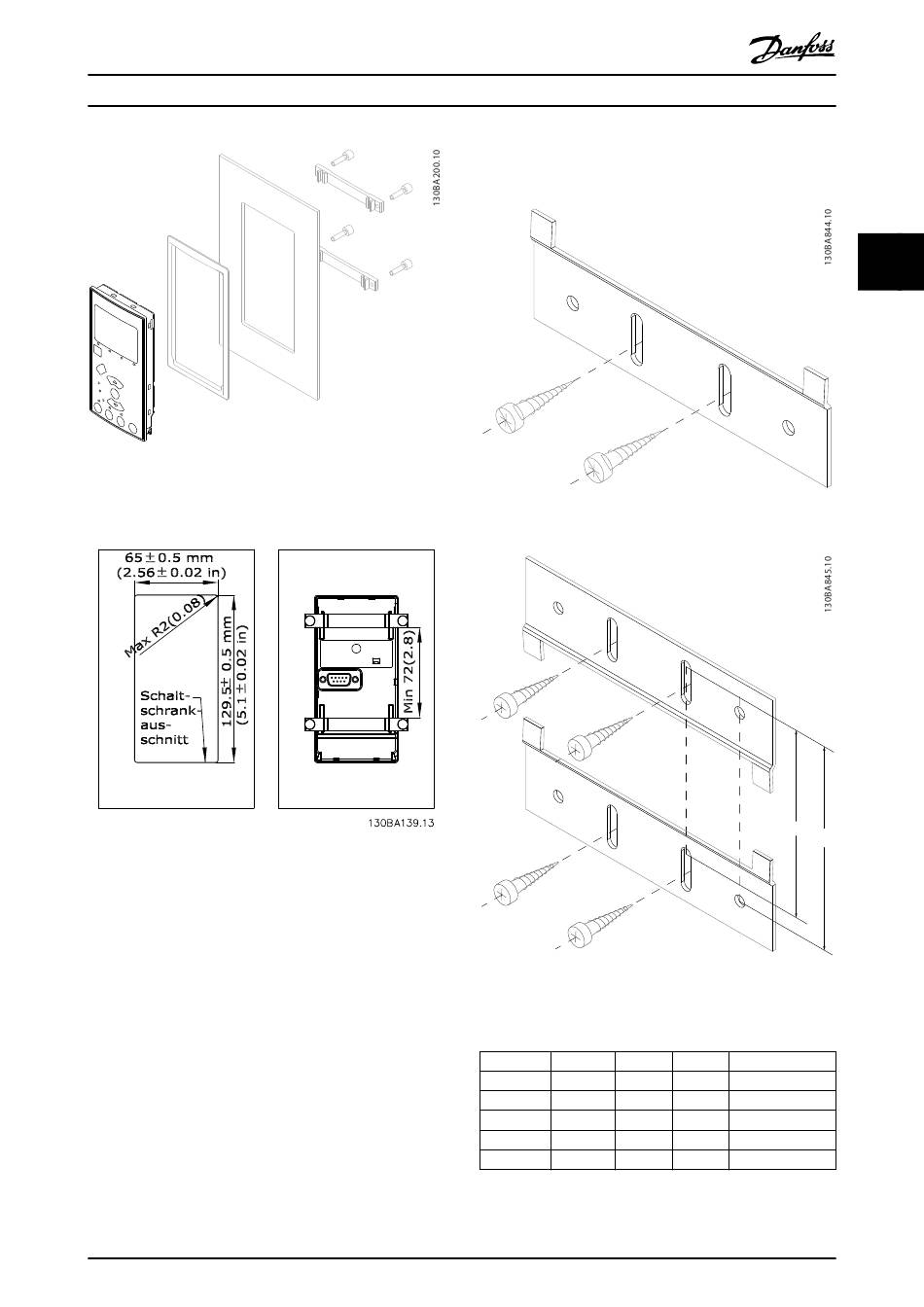

Abbildung 3.37 LCP-Einbausatz mit numerischer LCP-Bedien-
einheit, Befestigungselementen und Dichtung
Bestellnummer 130B1114
Abbildung 3.38 Abmessungen des LCP-Einbausatzes
MG16G203
Projektierungshandbuch
3.8.9 Montagebügel für die Baugrößen A5,
B1, B2, C1 und C2
Abbildung 3.39 Untere Halterung
Abbildung 3.40 Obere Halterung
Siehe Abmessungen in Tabelle 3.21.
Baugröße
A5
B1
B2
B3
B4
Tabelle 3.21 Einzelheiten zu den Befestigungskonsolen
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
IP A [mm] B [mm]
55/66 480 495
21/55/66 535 550
21/55/66 705 720
21/55/66 730 745
21/55/66 820 835
3 3
A
B
Bestellnummer
130B1080
130B1081
130B1082
130B1083
130B1084
73
