3 iC2-Micro-Frequenzumrichter
3.1 Bestimmungsgemäße Verwendung
Der Frequenzumrichter ist eine elektronische Motorsteuerung zur:
• Regelung der Motordrehzahl als Reaktion auf die Systemrückführung oder auf Remote-Befehle von externen Reglern. Ein An-
triebssystem besteht aus dem Frequenzumrichter und dem Motor.
• Überwachung von System- und Motorzustand.
Sie können den Frequenzumrichter auch für den Motorüberlastschutz verwenden.
Je nach Konfiguration lässt sich der Frequenzumrichter als Stand-alone-Anwendung oder als Teil einer größeren Anlage oder Instal-
lation einsetzen.
Der Frequenzumrichter ist für die Verwendung in Wohn-, Geschäfts- und Gewerbebereichen unter Berücksichtigung örtlich gel-
tender Gesetze und Standards zugelassen.
In Wohnbereichen kann dieses Produkt Funkstörungen verursachen. In diesem Fall müssen Sie zusätzliche Maßnahmen zur
Minderung dieser Störungen ergreifen.
Vorhersehbarer Missbrauch
Verwenden Sie den Frequenzumrichter nicht in Anwendungen, die nicht mit den angegebenen Betriebsbedingungen und -umge-
bungen konform sind. Achten Sie darauf, dass Ihre Applikation die im Kapitel Spezifikationen angegebenen Bedingungen erfüllt.

3.2 Blockschaltbild

1 2 3
RFI
10
1x200–240 V AC

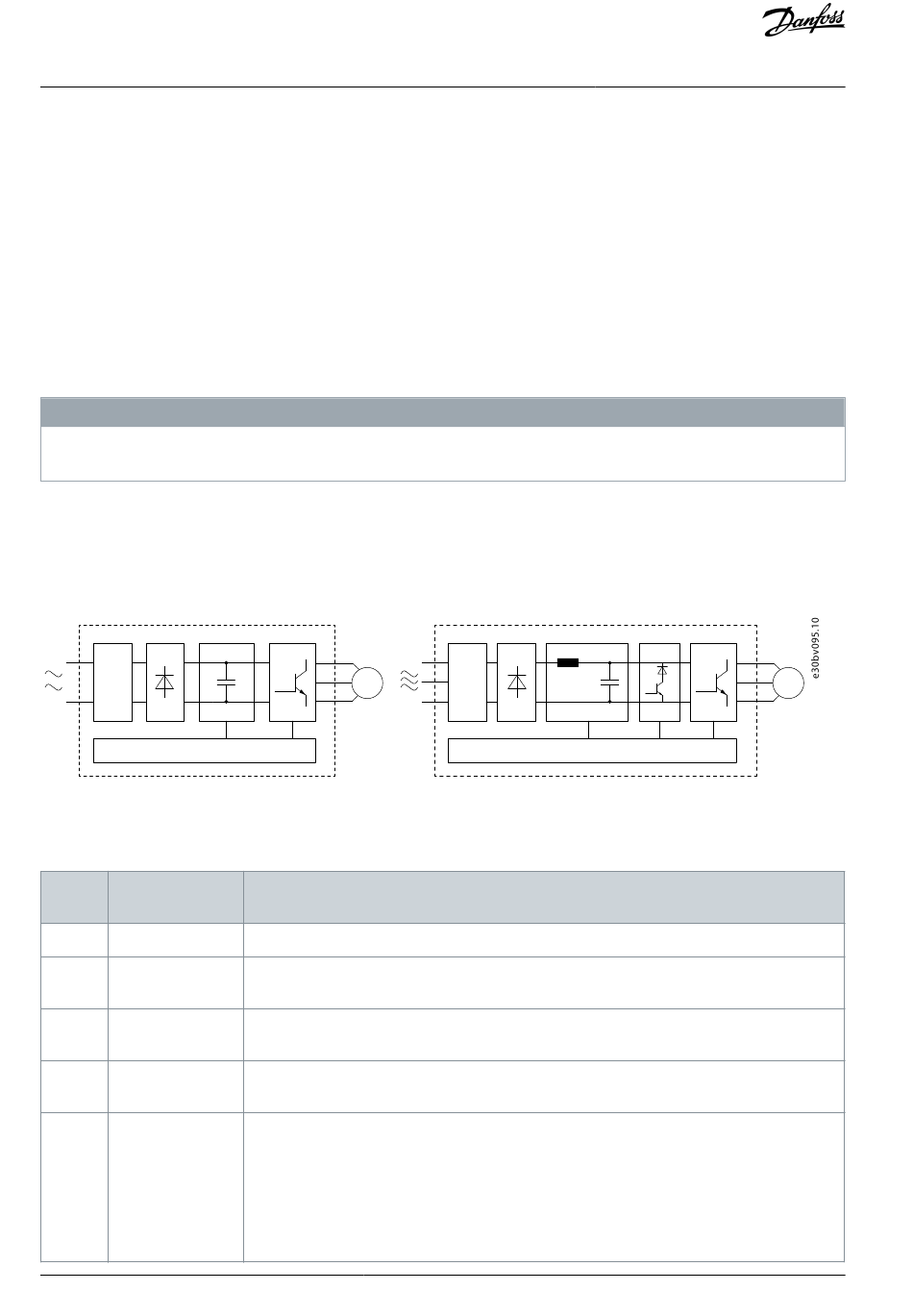

Abbildung 1: Blockschaltbild des iC2-Micro Frequency Converters
Tabelle 5: Funktionen der einzelnen Komponenten
Num- Komponente
mer
1 Netzanschluss
2 Funkentstörfilter
3 Gleichrichter
4 Gleichspannungsz-
wischenkreis
5 Zwischenkreisdros-
sel
(1)
14 | Danfoss A/S © 2022.07
H I N W E I S
4 8
9
6
M
Funktionen
Wechselstrom-Netzversorgung für den Frequenzumrichter.
Der EMV-Filter wird verwendet, um die gesetzlichen Anforderungen an die elektromagnetische
Verträglichkeit zu erfüllen.
Die Gleichrichterbrücke wandelt den eingehenden Wechselstrom in einen Gleichstrom zur Ver-
sorgung des Wechselrichters um.
Der Gleichspannungszwischenkreis führt den Gleichstrom.
• Filtert den Zwischenkreisstrom.
• Sie bietet Schutz vor Netztransienten.
• Sie reduziert den Effektivstrom (EFF).
• Sie hebt den Leistungsfaktor der Netzrückspeisung an.
• Sie reduziert Oberschwingungen am Netzeingang.
1 2 3 4
5
RFI
10
3x380–480 V AC
iC2-Micro-Frequenzumrichter
7 8
6
AJ402315027937de-000101 / 130R1239
9
M
