Einführung
1 1
Die Digital- und Analogein- und -ausgänge müssen
aufgeteilt nach Signalart an die Bezugspotenziale des
Frequenzumrichters (Klemme 20, 55, 39) angeschlossen
werden, um Fehlerströme auf dem Massepotenzial zu
verhindern. Zum Beispiel kann durch Schalten am Digital-
eingang das analoge Eingangssignal gestört werden.

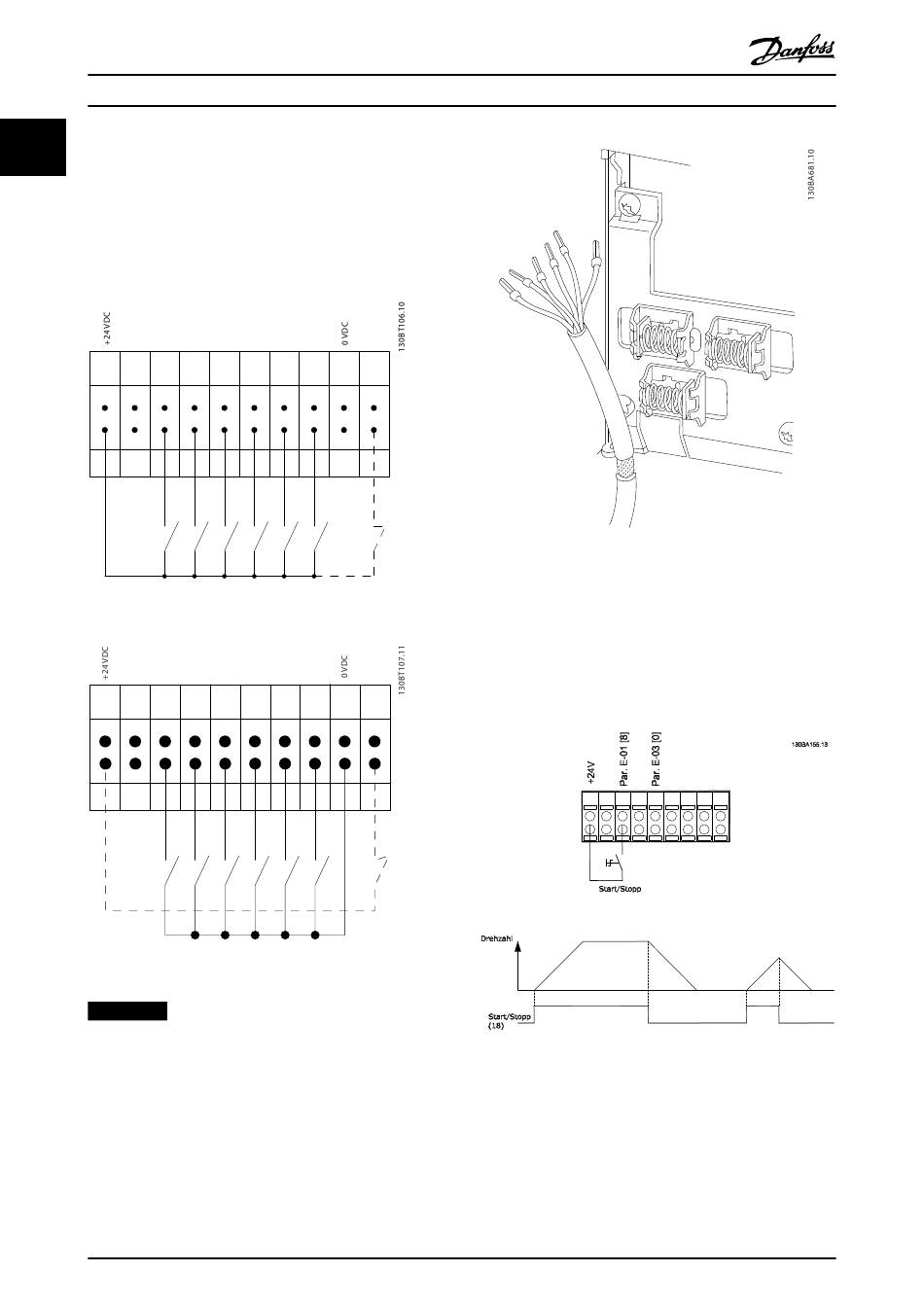

Eingangspolarität der Steuerklemmen
12 13 18
Abbildung 1.3 PNP (Quelle)
12 13 18
Abbildung 1.4 NPN (Verbraucher)
HINWEIS
Steuerleitungen müssen abgeschirmt sein.
Siehe Abschnitt Erdung abgeschirmter Steuerleitungen im
Projektierungshandbuch zum korrekten Abschluss der
Steuerleitungen.
10
PNP (Source)
Digitaleingangsverkabelung
19 27 29 32 33 20
NPN (Sink)
Digitaleingangsverkabelung
19 27 29 32 33 20
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
Programmierungshandbuch
37
Abbildung 1.5 Erdung abgeschirmter Steuerleitungen
1.6.2 Start/Stopp
Klemme 18 = 5-10 Klemme 18 Digitaleingang [8] Start
Klemme 27 = 5-12 Klemme 27 Digitaleingang [0] Ohne

Funktion (Standardeinstellung Motorfreilauf invers)

Klemme 37 = Safe Torque Off (falls verfügbar)
37
Abbildung 1.6 Start/Stopp
MG33MH03
