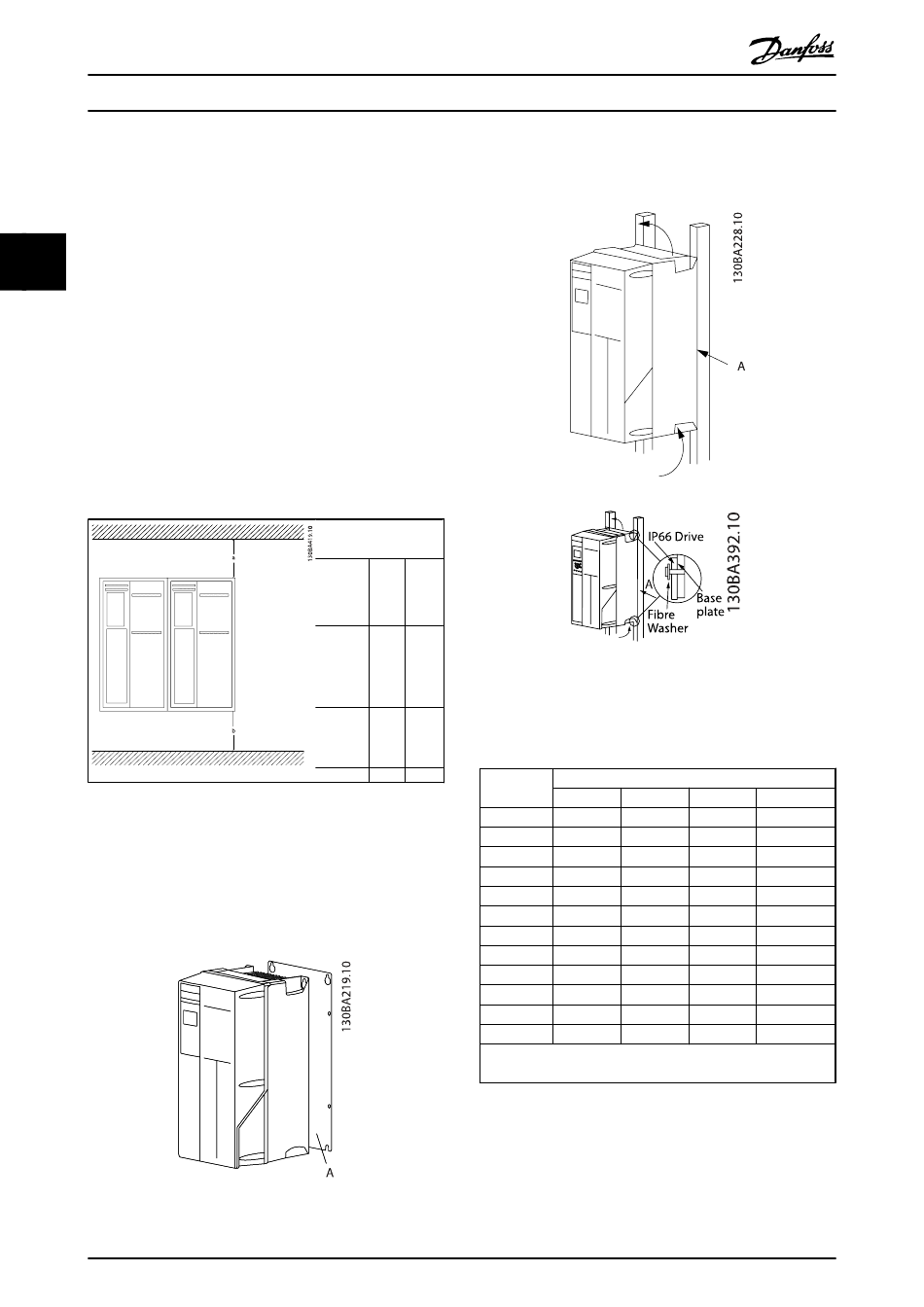

Installieren

3.1 Mechanische Installation

3.1.1 Mechanische Installation
3 3
Alle Baugrößen eignen sich zur Installation nebeneinander,
außer bei Verwendung der IP21/NEMA 1-Gehäuseabdeckung
(siehe Kapitel Optionen und Zubehör im Projektierungs-
handbuch).
Wenn die IP21-Gehäuseabdeckung in Verbindung mit
Baugröße A1, A2 oder A3 verwendet wird, muss zwischen
den Frequenzumrichtern ein Abstand von mindestens 50
mm eingehalten werden.
Für optimale Kühlbedingungen muss über und unter dem
Frequenzumrichter freier Luftdurchlass gewährleistet sein.
Siehe nachstehende Tabelle.
* nur FC 301
1. Sehen Sie die Befestigung gemäß den Angaben zu
den Montagelöchern vor.
2. Verwenden Sie geeignete Schrauben für die
Oberfläche, auf der der Frequenzumrichter
montiert wird. Ziehen Sie alle vier Schrauben gut
an.
14
®
VLT AutomationDrive FC 300 Produkt-
handbuch
Platz für Luftzirkulation
bei verschiedenen
Baugrößen
a b
Baugröße:
(mm): (mm):
A1*/A2/
A3/A4/ 100 100
Bei der Montage von Baugrößen A4, A5, B1, B2, C1 und C2
A5/B1
auf einer nicht stabilen Wand muss der Frequenzumrichter
wegen unzureichender Kühlluft über dem Kühlkörper mit
B2/B3/B4/
einer Rückwand A versehen werden.
200 200
C1/C3
C2/C4 225 225
A1
A2
A3
A4/A5
B1
B2
B3
B4
C1
C2
C3
C4
* = Keine anzuziehenden Schrauben
- = Existiert nicht
®
MG.33.AH.03 - VLT ist eine eingetragene Marke von Danfoss.
Anzugsmoment für Abdeckungen (Nm)
Baugröße IP20 IP21
* -
* *
* *
- -
- *
- *
* -
2 -
- *
- *
2 -
2 -
IP55 IP66
- -
- -
- -
2 2
2,2 2,2
2,2 2,2
- -
- -
2,2 2,2
2,2 2,2
- -
- -
