Drehmomenterkennung - Omron SYSDRIVE 3G3JV Technisches Handbuch

Erweiterte Betriebsfunktion
6-4

Drehmomenterkennung

Wirkt eine übermäßige Last auf den Antrieb ein, erkennt der Frequenzumrichter die Drehmo-
mentenüberschreitung durch die Erhöhung des Ausgangsstroms.
n59 Drehmoment–Erkennungsfunktion
Einstellbereich 0 bis 4
Einstellungen
Wert
0 Frequenzumrichter überwacht keine Drehmomentenüberschreitung.
1 Frequenzumrichter überwacht die Drehmomentenüberschreitung nur, wenn der Drehzahlsollwert erreicht ist.
Er setzt den Betrieb fort (Ausgabe einer Warnung), nachdem eine Drehmomentenüberschreitung erfasst wurde.
2 Frequenzumrichter überwacht die Drehmomentenüberschreitung nur, wenn der Drehzahlsollwert erreicht ist.
Er unterbricht den Betrieb (über die Schutzfunktion), nachdem eine Drehmomentenüberschreitung erfasst wurde.
3 Frequenzumrichter überwacht während des Betriebs ständig das Auftreten einer Drehmomentenüberschreitung.
Er setzt den Betrieb fort (Ausgabe einer Warnung), nachdem eine Drehmomentenüberschreitung erfasst wurde.
4 Frequenzumrichter überwacht während des Betriebs ständig das Auftreten einer Drehmomentenüberschreitung.
Er unterbricht den Betrieb (über die Schutzfunktion), nachdem eine Drehmomentenüberschreitung erfasst wurde.

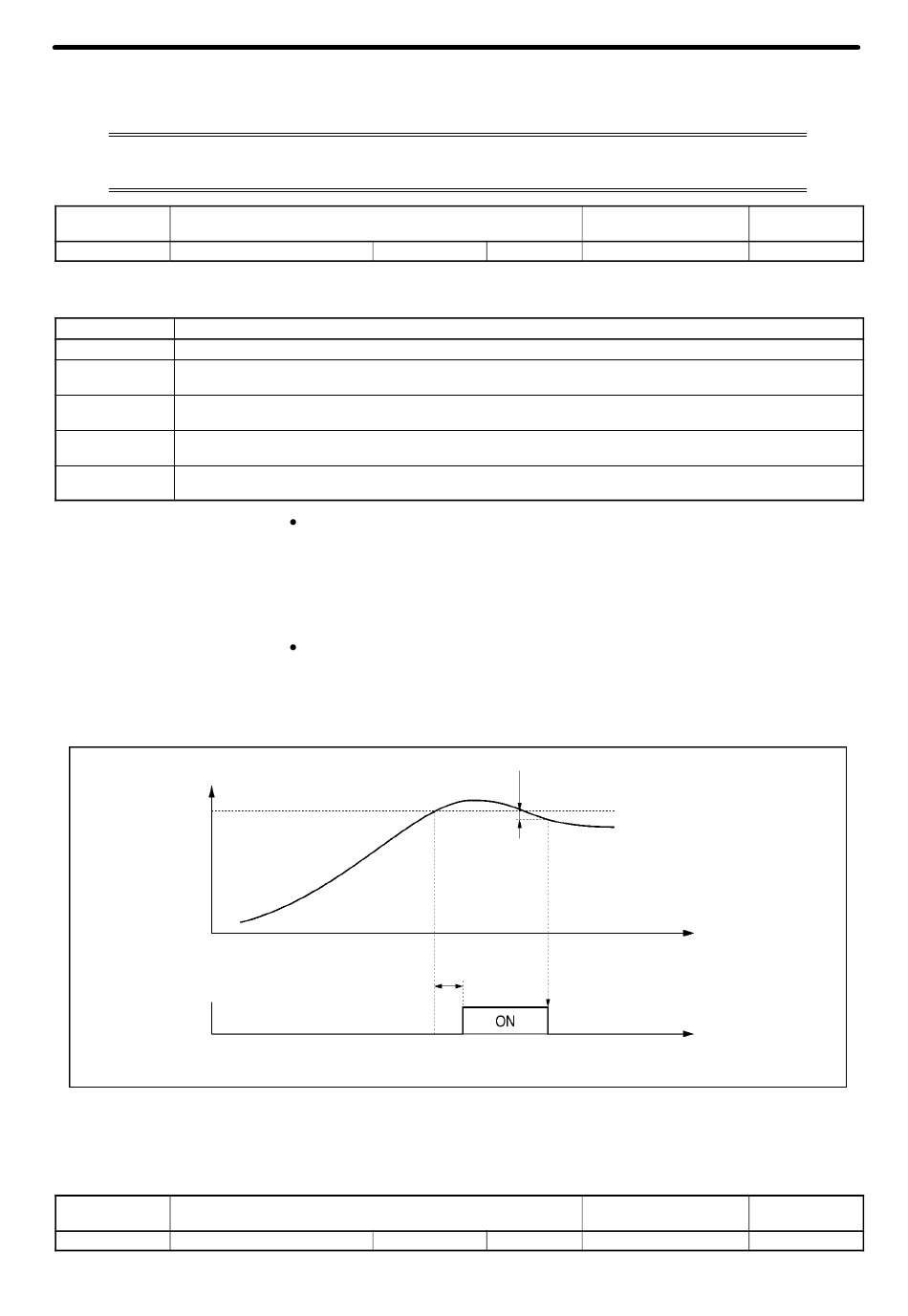

Drehmomentüberschreitungs–Erkennung
Ausgangsstrom
Drehmoment–
überschreitung
(Schließer)
Hinweis
n60 Drehmoment–Erkennungspegel
Einstellbereich 30 bis 200 (%)
Einheit
Stellen Sie n60 (Drehmomentüberschreitungs–Erkennungspegel) und n61
(Drehmomentüberschreitungs–Erkennungszeit) ein, um die Drehmomen-
ten–Erkennungsfunktion zu aktivieren. Der Frequenzumrichter erfasst eine
Drehmomentenüberschreitung, wenn der ausgegebene Strom während
der zuvor eingestellten Zeit dem Erfassungspegel entspricht oder diesen
überschreitet.
Stellen Sie n40 auf einen der folgenden Werte ein, um eine Drehmomen-
tenüberschreitung über einen Multifunktionsausgang zu signalisieren.
Sollwert: 6 für eine Drehmomentenüberschreitung (Schließer)
Sollwert: 7 für eine Drehmomentenüberschreitung (Öffner)
(n61)
Drehmomentüberschreitungs–
Erkennungszeit
Die Drehmomentenüberschreitungserkennung wird beendet, wenn der Aus-
gangsstrom um ca. 5% des Frequenzumrichternennstroms unter den des Er-
fassungspegels absinkt.
Einheit
Änderungen während
des Betriebs
1 Vorgabeeinstellung
Beschreibung
(sehen Sie den Hinweis)
Änderungen während
des Betriebs
1% Vorgabeeinstellung
Kapitel 6
Nein
0
n60 (Drehmomentüberschrei-
tungs–Erkennungspegel)
Zeit
Zeit
Nein
160
69
