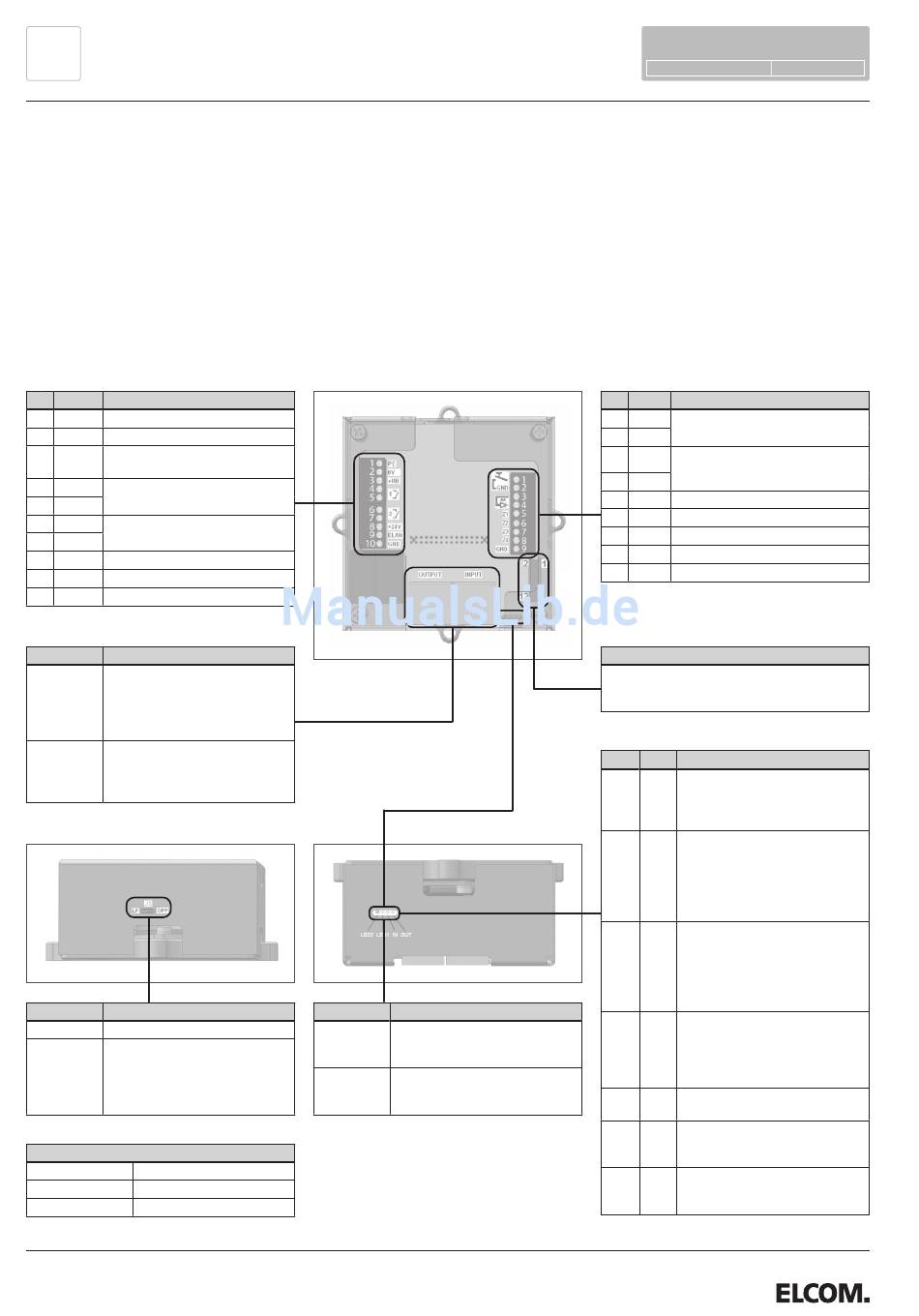

AUDIO Anschlüsse und Anzeigen

Anschluss- und Anzeigebeschreibung

Das ELCOM Türsprechmodul darf auf keinen Fall mit Netzspannungen ~230VAC betrieben oder beaufschlagt werden.
Wird dies nicht eingehalten, so kann bei fehlender Erdung das Modul so beschädigt werden, dass Netzspannung am Gehäuse
anliegt und Lebensgefahr besteht.
Grundsätzliches:
PE (Erdungskontakt)
REL1,2 (Relais)
+UB (Betriebsspannung)
+24V (Ausgang)
S3B,GND (Zentralruftaster)
Kl. Bez. Beschreibung
1 PE Erdungskontakt
2 OV Bezugsmasse +UB
Betriebsspannung von externem
3 +UB
Netzgerät (+28VDC, 1A)
4 REL1.1 Relais - Schließer - potentialfreie
Kontakte, max. 24V, 2A
5 REL1.2
6 REL2.1 Relais - Schließer - potentialfreie
Kontakte, max. 24V, 2A
7 REL2.2
8 +24V Ausgang (Iges beachten)
9 ELAN nicht belegt
10 GND Ground
Bez. Beschreibung
RJ45-Port mit PoE-Unterstüt-
zung (802.3af) für die Integrati-
INPUT on des Türsprechmoduls in das
Netzwerk an Ethernet-Switchen
mit und ohne PoE-Fähigkeit
RJ45-Port für den Anschluss
einer CBM-300 IP-Kamera oder
OUTPUT
zur Kaskadierung von weiteren
LBM-300 Türsprechmodulen
Position Beschreibung
OFF Einstellung bei Betrieb
Schalterposition für einen Reset
auf Werkseinstellungen. Bitte
LF nur bei abgeschalteter Ver-
sorgungsspannung (PoE oder
Netzteil) betätigen.
Netzwerkeinstellungen (werkseitig)
IP-Adresse 192.168.0.210
Subnetzmaske 255.255.255.0
Passwort 1234
Kontakt verbinden, um gefährliche Situationen zu verhindern.
Maximalbelastung der potentialfreien Relaiskontakte beachten.
Von 28VDC bei externer Versorgung einhalten.
Maximalen Laststrom Imax = 0,2A beachten.
Maximale Leitungslänge von 0,5m beachten.
LED Beschreibung
Zeigt an, wenn eine Verbindung
IN (an) mit einem Netzwerk über den
INPUT-Port besteht.
Zeigt an, wenn eine weiterfüh-
OUT (an) rende Verbindung über den
OUTPUT-Port besteht.
INSTALLATION
Dokument: Version 2.0 Datum: 31.01.2013
Kl. Bez. Beschreibung
1 S3B
Zentralruftaster (Schließer), max.
Leitungslänge zum Taster: 0,5m
2 GND
3 +5V
Beleuchtung für Taster mit LED,
+5V liegen konstant an
4 LEDB
5 Z1 Direktruftaster 1 / Tastenmatrix
6 Z2 Direktruftaster 2 / Tastenmatrix
7 Z3 Direktruftaster 3 / Tastenmatrix
8 Z4 Direktruftaster 4 / Tastenmatrix
9 GND Ground für Direktruftaster
Erweiterungs-Port
für den Anschluss von Diodenmatrix-Modu-
len (MBM-300), Display-Call-Modul (DBM-300)
und Direktwahl-Tastaturmodulen (TBM-300)
LED2 LED1 Beschreibung
Das Gerät wird mit Spannung
versorgt, befindet sich im Ruhe-
aus aus
zustand und die Verbindung mit
dem SIP-Server ist hergestellt.
Das Gerät wird mit Spannung
versorgt, befindet sich im Ru-
hezustand und die Verbindung
an aus
mit dem SIP-Server wurde noch
nicht hergestellt oder kann
nicht hergestellt werden.
Signalisiert den Gesprächszu-
stand oder den Verbindungs-
aufbau von der Sprechstelle zu
aus an
einem externen Teilnehmer. Ein
eingehender Ruf wird hierüber
nicht signalisiert.
Übergangszustand: (Sonder-
funktionen) Funktion Werksein-
an an stellungen laden/speichern wird
aufgerufen oder Eintritt in den
Save-Mode
an aus Wechselblinken: Gerät befindet
aus an sich im Save-Mode
Werkseinstellungen geladen/
blin-
aus gespeichert. Jumper kann abge-
ken
zogen werden
Fehler beim Laden/Speichern
blin-
aus der Werkseinstellungen oder
ken
mehrere Jumper gesteckt.
3
