Einführung / Anschluss und Versorgung
Inhalt
Einführung
Netzwerk-Anschluss und Versorgung
Anschluss Ruftaster, Beleuchtung, Relais
LED-Status Anzeigen
Erweiterungs-Port für Display-Call, Tastatur
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den einschlägigen Installationsnormen, Richt-
linien, Bestimmungen, Sicherheits- und Unfallverhütungsvorschriften des Landes erfolgen. Für Arbeiten an Anlagen mit Netzan-
schluss 230 V~ sind die Sicherheitsanforderungen nach DIN VDE 0100 zu beachten. Bei Nichtbeachten der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren entstehen. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden
verbleiben.
Systeminformation und bestimmungsgemäßer Gebrauch
Dieses Gerät ist ein Produkt des IP Türsprechanlagen-Systems und kann nur innerhalb der definierten Installationsszenarien einge-
setzt werden. Detaillierte Fachkenntnisse durch IP-Schulungen werden zum Verständnis vorausgesetzt. Die Funktion des Gerätes ist
konfigurationsabhängig. Nähere Informationen zum jeweiligen Funktionsumfang entnehmen Sie den entsprechenden Anwendungs-
beschreibungen in der Produktdatenbank.

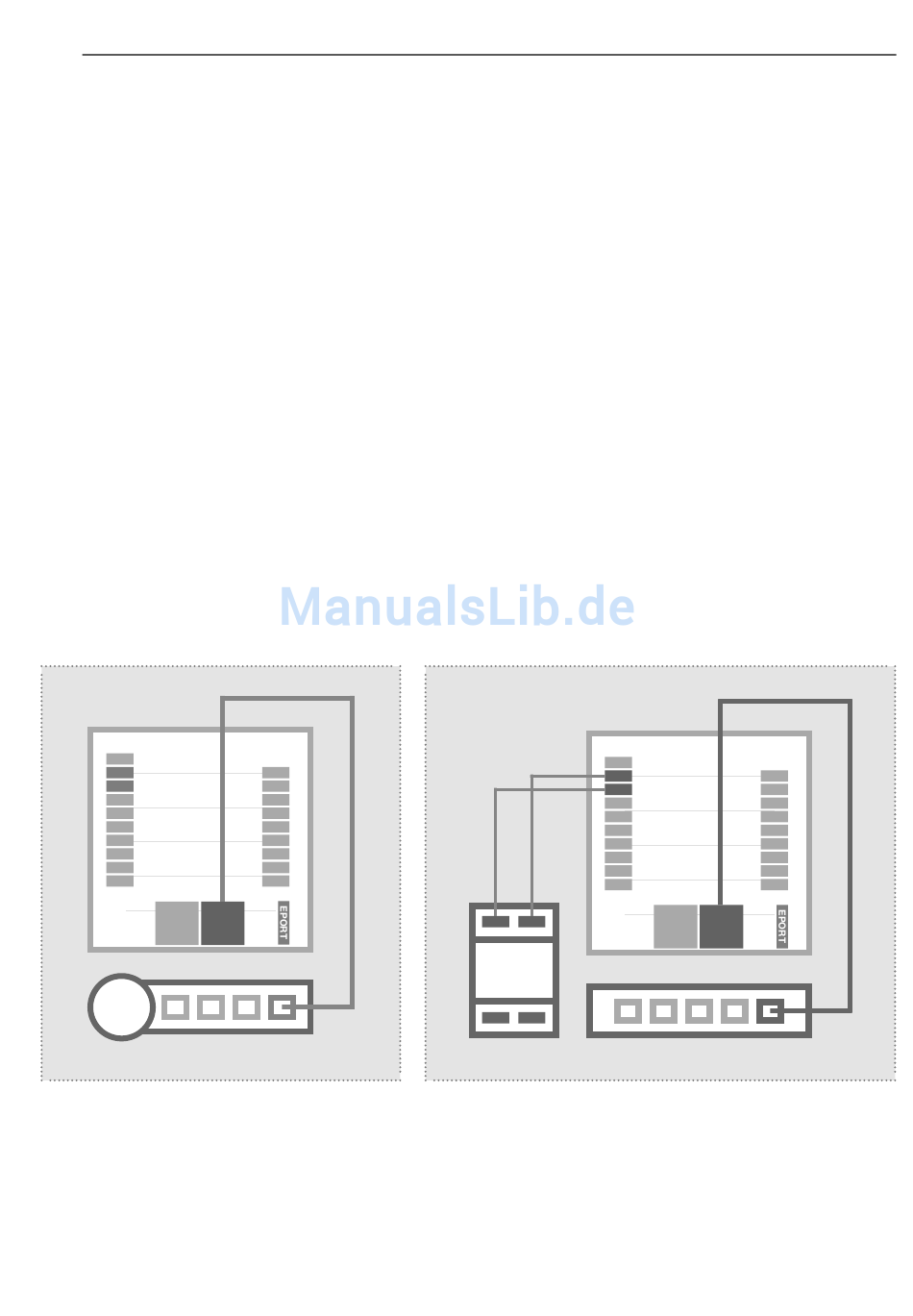

Netzwerk-Anschluss und Versorgung

PE
0V
+UB
REL1.1
REL1.2
REL2.1
REL2.2
+24V
ELAN
GND
NET- NET-
WORK WORK
OUTPUT INPUT

IP Türlautsprecher-
Modul per PoE-Switch
Der INPUT-Port des IP Türlautsprecher-Moduls wird
über ein Netzwerkkabel (ab CAT5) mit einem PoE-Switch
(nach IEEE 802.3af) verbunden.
Achtung: Das Modul darf nicht direkt über einen, auf
Verlegekabel gecrimpten, Stecker angeschlossen wer-
den. Vercrimpen Sie eine Buchse und benutzen Sie da-
zwischen ein kurzes flexibles Netzwerkkabel.
2
2
2
3
3
4
S3B
GND
+5V
LEDB
Z1
Z2
Z3
Z4
GND
IP Türlautsprecher-Modul
per Netzteil 28VDC
Verbinden Sie die Klemmen 0V und +UB des IP Türlautsprecher-Moduls
mit einem 28VDC Netzteil (NGV-500). Der INPUT-Port wird über ein Netz-
werkkabel (ab CAT5) mit einem Ethernet-Switch verbunden.
Achtung: Ein am OUTPUT-Port angeschlossenes CBM-300 IP Kamera-
Modul wird ebenfalls mitversorgt. Es handelt sich hier aber nicht um eine Stan-
dard-PoE-Versorgung. Andere (PoE-)Geräte können über diesen Port zwar
netzwerktechnisch angeschlossen, aber generell nicht mitversorgt werden.
