ELCOM i2-BUS BVM-100/1 Anleitung

i 2 - B U S
Rufeinsteller Gabelschalter
LED rot

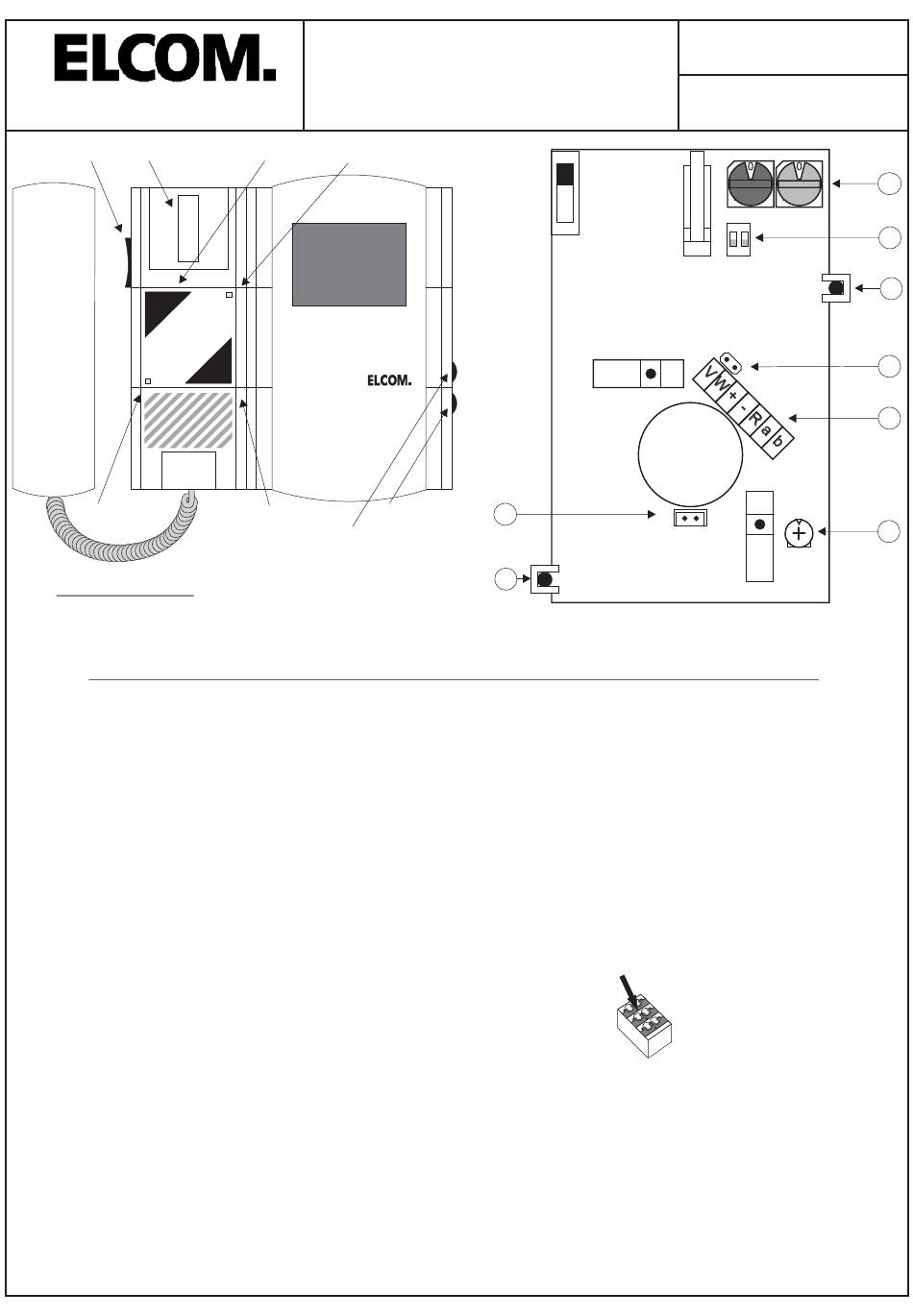

Beschreibung:
1. Drehcodierschalter zur Adresseinstellung
schwarz:
blau:
ACHTUNG:
2. Betriebsartschalter
Schalter 1:
Schalter 2:
3. LED-grün
Aus:
Blinkt:
An:
4. Videoleitung Abschluß
Die Steckbrücke (JP3) muß im letzten Haustelefon des Videostrangs
gesteckt, bei allen anderen Haustelefonen auf dem Videostrang gezogen sein !
5. Anschlußklemmen
Klemme a/b: ELCOM i2-BUS
Klemme R:
Klemme +/-
Klemme V/W Videosignal symmetrisch (1Vp-p Z=100Ohm)
6. Einstellregler "Videobildqualität"
7. LED-rot
Aus:
Blinkt:
8. Anschlußstecker
Rufton einstellen
Es stehen 12 harmonische Ruftöne (davon 6 Gongtöne) zur Verfügung, die jeweils verschiedenen
Türstationen, dem Etagenruf oder dem Internruf zugeordnet werden können.
Eingestellt wird immer jener Rufton, welcher zuletzt ausgelöst wurde! Heben Sie den Hörer ab und halten Sie
den Gabelschalter gedrückt. Betätigen Sie die I/O-Taste mehrmals bis der gewünschte Rufton ertönt.
Lassen Sie anschließend den Gabelschalter wieder los und legen den Hörer auf.
Zeichnungsnummer:
I/O-Taste LED grün
Türöffnertaste
Helligkeitsregler
Gruppenadresse 0-F (Einstellung des jeweiligen BTE-116)
Teilnehmeradresse 0-F (Klemme des jeweiligen Klingeltasters am BTE-116)
Es dürfen max. 3 Telefone mit der gleichen Adresse installiert werden (Parallelbetrieb).
OFF = Licht (I/O-Taste) und Türöffner (TÖ-Taste) jederzeit (Werkseinstellung)
ON = Internruf auf Adr. "F/F" (I/O-Taste) und "F/E" (TÖ-Taste)
OFF = Keine Etagenruf Weiterleitung (Werkseinstellung)
ON = ET-Ruf Weiterleitung an gleich adressiertes Haustelefon.
Grundzustand - Bei abgehobenem Hörer ist ein Signalton zu hören.
Sprechbereitschaft - Nach dem Klingeln besteht für 90 Sekunden Sprechbereitschaft.
Sprechbetrieb - Abschaltautomatik bei Türgesprächen nach 3 Minuten.
Etagenruftaster-Anschluß (Gegenpol Klemme a oder b)
Versorgungsspannung Video (15V DC)
Rufton hörbar - Rufeinsteller laut, mittel oder leise.
Rufton abgeschaltet - Rufeinsteller in Stellung Aus (unten)
für Rufschaltrelais BSR-100
i2-BUS Sprechanlage

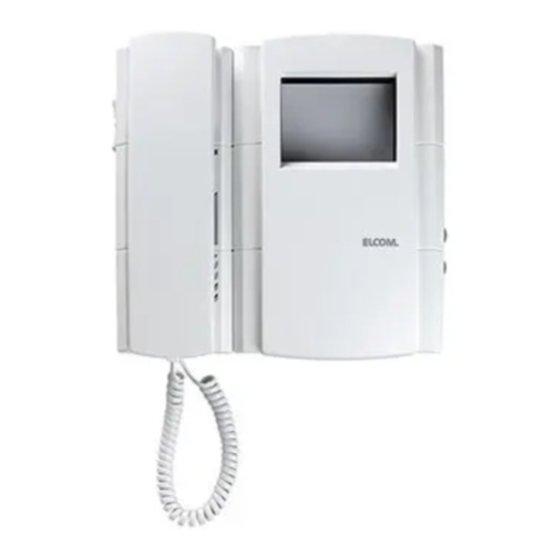

Video-Haustelefon
BVM-100/1
S/W
Kontrastregler
8
7
AN BVM-100/1
Ausgabe 16.03.2006
Anleitung
ON
1 2
JP3
Leiter anschließen:
Leiter einfach einstecken.
Ø
(Massivleiter 0,4-0,8mm)
Leiter lösen:
Orangenen Drücker betätigen.
Leiter herausziehen.
1
2
3
4
5
6
