LaserLiner VideoFlex G2 Bedienungsanleitung
Videoinspektor
Verwandte Anleitungen für LaserLiner VideoFlex G2
Inhaltszusammenfassung für LaserLiner VideoFlex G2
- Seite 1 VideoFlex G2 3" ø 11...

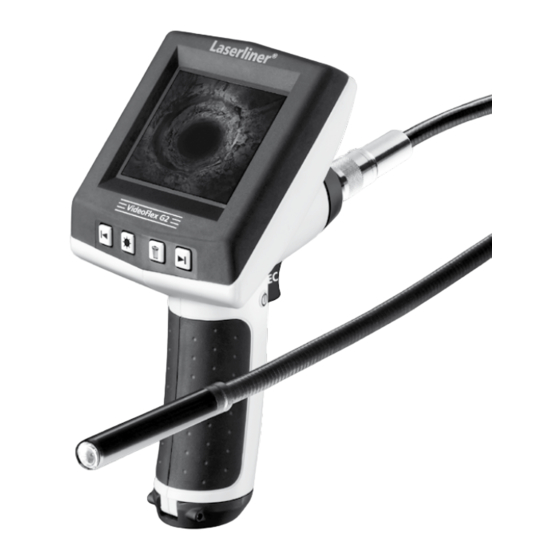

- Seite 2 Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatz- hinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren. Funktion / Verwendung Dieser Videoinspektor liefert farbige Videobilder mittels einer Mikrokamera an das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. Hohlräumen, Schächten, Mauerwerk oder im KFZ. LC-Display Steckplatz SD-Karte Kamerakopf...
-
Seite 3: Sd-Karte Entfernen
VideoFlex G2 Inbetriebnahme (1-6) 4x AA SD-Karte entfernen Menüsprache einstellen 3 sec 1 sec Sprache ändern (DE, GB, NL, DK, FR, ES, IT, PL, FI, PT, SE, NO, TR, RU, UA, CZ, EE, LV, LT, RO, BG, GR) Setup Sprache... -
Seite 4: Einstellungsmodus
Aufnahmemodus Wiedergabemodus Einstellungsmodus 3 sec 1 sec Bild-/Videoaufnahmen Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position führen. Bei schlechten Lichtver- hältnissen LED-Beleuchtung einschalten. Weiter entfernte oder kleine Objekte heranzoomen. Durch die manuelle Bildrotation kann das Bild auf dem Monitor um 180° gedreht werden. Durch kurzes Betätigen der REC-Taste wird das Bild aufgenommen und auf der SD-Karte gespeichert. - Seite 5 VideoFlex G2 Aufnahmemodus Wiedergabemodus Einstellungsmodus 3 sec 1 sec Wiedergabe von Bild-/Videoaufnahmen Das zuletzt aufgenomme Bild oder Video wird auf dem Display angezeigt. Mit den Pfeiltasten kann vor und zurück navigiert werden. Eine Videoaufnahme wird durch ein Kamera-Symbol gekennzeichnet. Die REC-Taste dient zur „Wiedergabe“-Funktion, die Pfeiltasten ermöglichen den „Vor-/Rücklauf“...
-
Seite 6: Werkseinstellung Wiederherstellen
Aufnahmemodus Wiedergabemodus Einstellungsmodus 3 sec 1 sec a. Sprache ändern (DE, GB, NL, DK, FR, ES, IT, PL, FI, PT, SE, NO, TR, RU, UA, CZ, EE, LV, LT, RO, BG, GR) Setup Sprache Sprache Ελληνικά Sprache English English Format. Nächst. -
Seite 7: Frequenzfilter Einstellen
VideoFlex G2 d. Frequenzfilter einstellen Setup Setup Setup Sprache Deutsch Sprache Deutsch Sprache Deutsch Format. Nächst. Menü Format. Nächst. Menü Format. Nächst. Menü 60Hz 60Hz Werkseinst. Nächst. Menü Werkseinst. Nächst. Menü Werkseinst. Nächst. Menü 50Hz 50Hz Lichtfreq. 60Hz Lichtfreq. 60Hz Lichtfreq. -
Seite 8: Usb-Datenübertragung
Starten Sie nach erfolgreicher Installation die Applikation. Kamerakopf / Fokus Die VideoFlex G2 ist standardmäßig mit einem Kamerakopf ausgestattet, der auf F5 cm fokussiert ist. Ab- weichende Fokuseinstellungen, z.B. F25 / F50, entnehmen Sie bitte den Daten des jeweiligen Zubehörs. F5 cm Objekte die weit außerhalb des Fokusbereichs liegen, können unscharf erscheinen. -
Seite 9: Hinweise Zur Benutzung
VideoFlex G2 Hinweise zur Benutzung • Es ist unbedingt darauf zu achten, dass die VideoFlex G2 nicht in Kontakt mit Chemikalien, Strom, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen. - Seite 67 VideoFlex G2...
