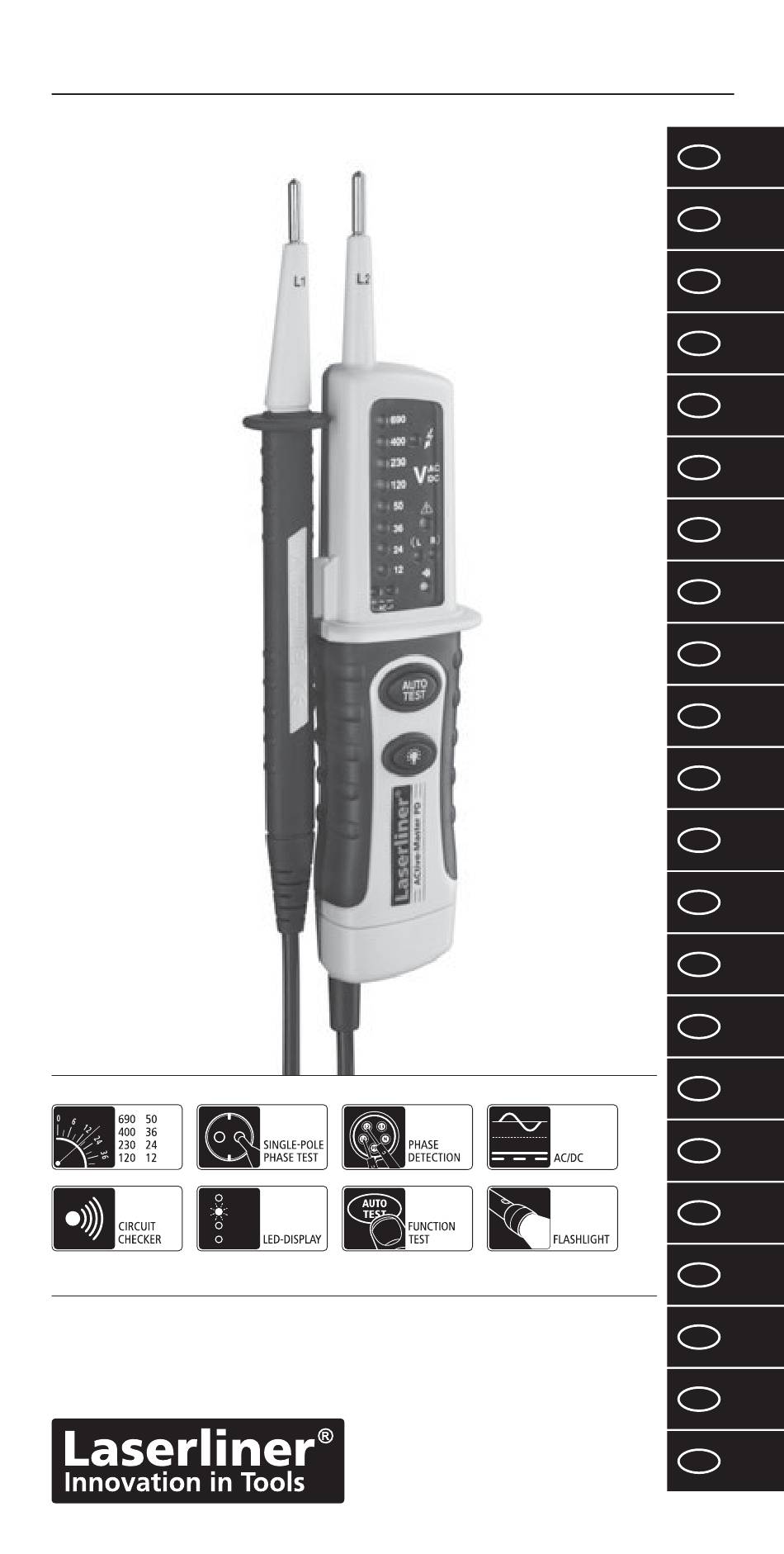

- Seite 1 AC-tiveMaster PD...
- Seite 2 Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren. Funktion/Verwendung Spannungs- und Durchgangstester zur automatischen Messung von Wechsel- (AC) und Gleichspannungen (DC). Mit dem Gerät kann ein Einzelphasentest und ein Drehfeldtest mit Anzeige der Phasenrichtung durchgeführt werden.
- Seite 3 AC-tiveMaster PD • Das Gerät muss vor dem Öffnen der Batteriefachabdeckung von allen Stromquellen getrennt werden. • Das Gerät darf nicht länger als 30 Sekunden an Spannungen angelegt werden. • Fassen Sie das Gerät nur an den Handgriffen an. Die Mess- spitzen dürfen während der Messung nicht berührt werden.
- Seite 4 Einsetzen der Batterien AC-tiveMaster PD Das Gerät ist nach Einsetzen der Batterien direkt betriebsbereit. Es verfügt über keinen gesonderten Ein-/Aus-Schalter und ist somit immer aktiv. Ab einer Messspannung von 50V arbeitet das Gerät im Notbetrieb auch ohne Batterie. Meßspitze - Meßspitze +...
- Seite 5 AC-tiveMaster PD Funktionsprüfung / Selbsttest • Testen Sie den Spannungsprüfer an bekannten Spannungs- quellen • Verbinden Sie die Meßspitzen (1) und (2). Die LED für den Durchgangstest (8) leuchtet und ein Signal ertönt. • Drücken Sie die Taste „AUTOTEST“. Bei erfolgreichem Test leuchten alle LED`s (4) und die LED für den Durchgangstest...
- Seite 6 EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info...
-
Seite 7: Technische Daten
AC-tiveMaster PD Technische Daten Spannungsbereich 12, 24, 36, 50, 120, 230, 400, 690 V AC/DC LED Au ösung ± 12, 24, 36, 50, 120, 230, 400, 690 V AC/DC Toleranz -30%…0% des Ablesewertes Spannungserkennung automatisch Polaritätserkennung gesamter Bereich Bereichserkennung automatisch Ansprechzeit <...
