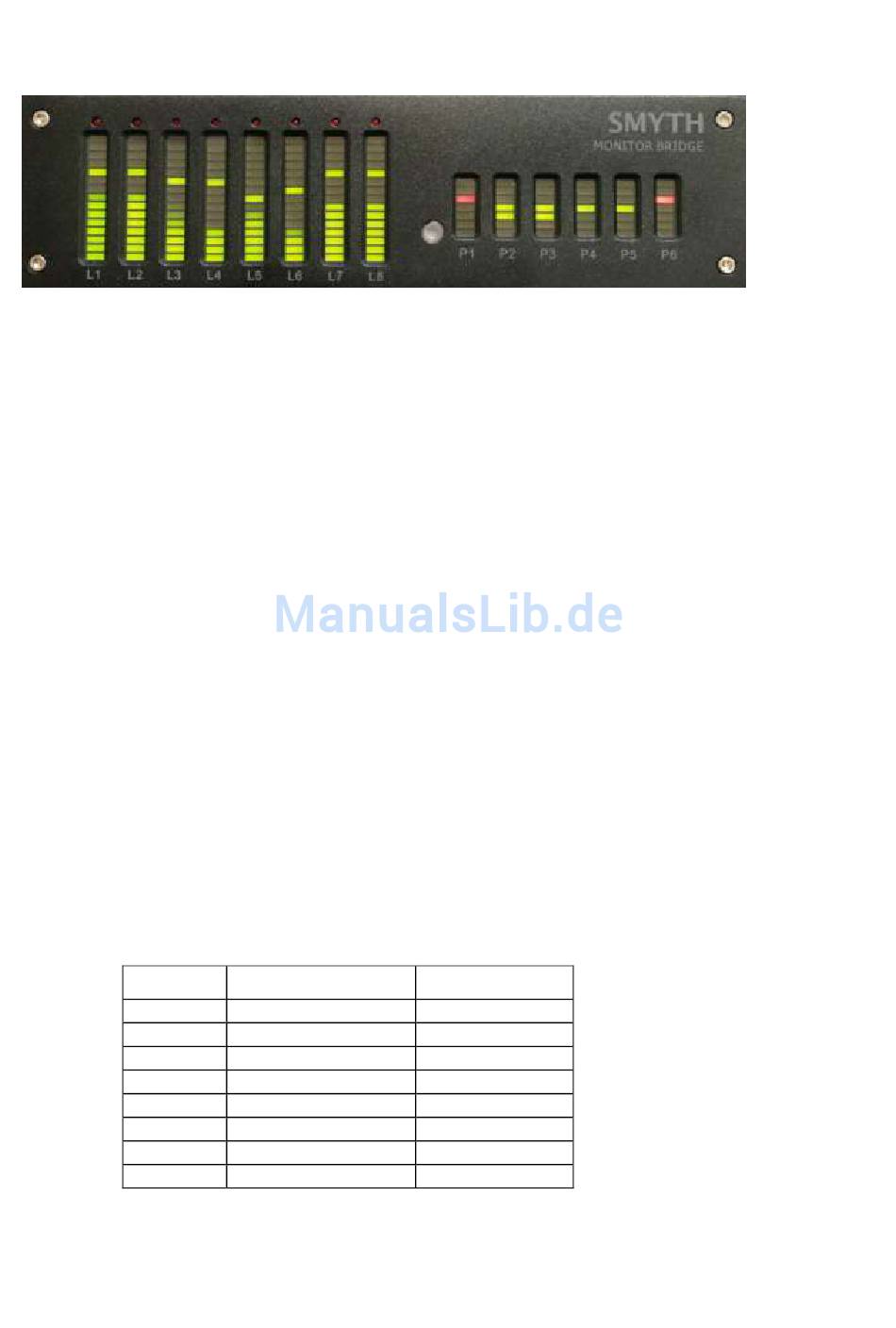

4-2 MONITOR BRIDGE
Die separat bestellbare Monitor Bridge ist ein Instrument zur Überwachung der Eingangspegel des
Realisers.
Sie bietet die acht Pegelanzeigen L1-L8, mit denen die Pegel von bis zu acht Eingangskanälen mit
definierbarem Anzeigebereich, wählbarer Ballistik und Peak Hold angezeigt werden. Jeder Bar-
graph besitzt 15 grüne Segmente sowie eine rote Clip-LED. Die Zuordnung der Segmente und an-
dere veränderbare Parameter sind unter MENU-VPOS beschrieben.
Die Monitor Bridge bietet zudem die sechs Phasenanzeigen P1 bis P6 zur Darstellung der Phasen-
beziehungen für sechs Kanalpaare. Die Zuordnung zwischen Phasen- und Pegelanzeigen, die den
nummerierten Ein- und Ausgängen des Realisers entsprechen, ist nicht variabel.
Die dritte Spalte der unten stehenden Tabelle zeigt die Standard-Belegung für diese nummerierten
Kanäle, die allerdings vom Anwender verändert werden kann (siehe Kapitel 1-11).
P1
L5:L1
LS:L
P2
L1:L3
L:C
P3
L1:L2
L:R
P4
L5:L6
LS:RS
P5
L3:L2
C:R
P6
L2:L6
R:RS
Jedes Phaseninstrument hat 7 Segmente – 3 rote und 4 grüne. Ein typisches Stereosignal in einem
Kanalpaar würde eine oder zwei grüne Segmente oder ein rotes Segment erleuchten. Wenn alle
vier grünen Segmente leuchten, bedeutet dies vollständige Phasengleichheit, vermutlich also ein
weitgehend monophones Signal. Das Aufleuchten aller drei roten Segmente bedeutet vollständige
Gegenphasigkeit, auch hier vermutlich eines Monosignals. Ständige gegenphasige Anzeigen deu-
ten auf falsche Polarität und Probleme mit möglichen Auslöschungen bei später folgenden
Downmixen hin.
Phase meter
readout
RRR
RR
R
G
GG
GGG
GGGG
Wenn das Eingangssignal entfernt wird, laufen die Phasenanzeigen zur mittleren LED zurück. Eine
einzelne grüne LED deutet darauf hin, dass die Phase vor dem Abschalten des Signals im grünen
Cross-correlation factor
(typical signal input)
-1.0
-0.6
-0.3
0.0
(―uncorrelated‖)
0.3
0.6
1.0
Phase angle
(periodic signal input)
180º
150º
120º
90º
60º
30º
0º
103
