Kapitel 1 – Komponenten und Installation

Batterieaustausch

Vorsicht
1.
2. 3. ...
Hinweis
EPROM–Version Position des
Segmentes 1
27128 AUS
27256 EIN
27512 EIN

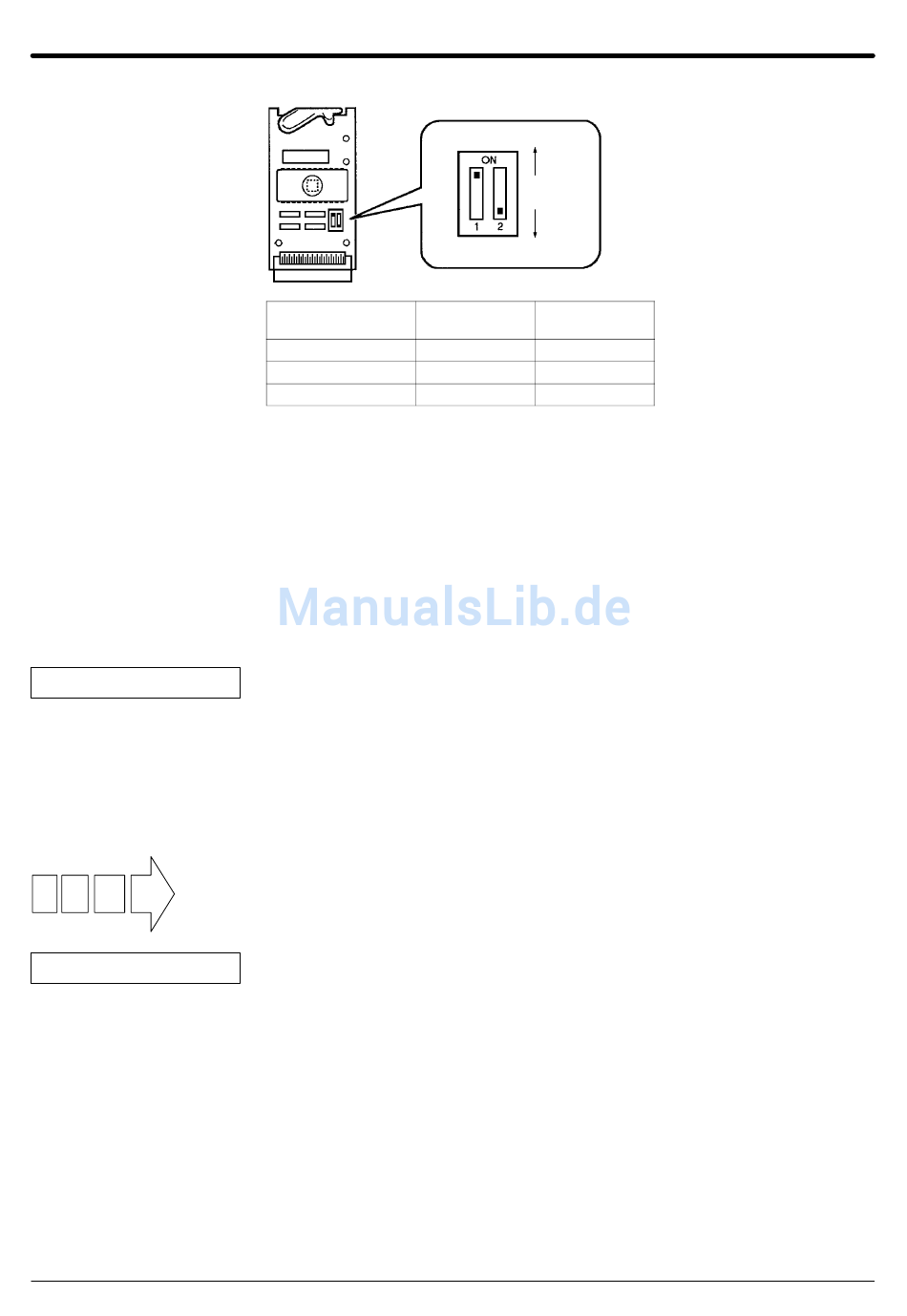

Abb. 13: Schalterposition und –Einstellung
Die CPUs der CQM1–Steuerungen enthalten einen Batteriesatz (3G2A9–BAT08),
der bei Erreichen der maximalen Lebensdauer ausgetauscht werden muß. Die
Lebensdauer unter Normalbedingungen beträgt ungefähr 5 Jahre, verringert sich
jedoch bei höheren Temperaturen.
Bei sinkender Batteriespannung tritt ein Batteriefehler auf, die FEHLER/ALARM–
LED blinkt, SR 25308 wird gesetzt und auf den Programmiergeräte–Anzeigen er-
scheint eine Batterie–Fehlermeldung. Nach der Anzeige eines Batteriefehlers muß
die Batterie innerhalb von einer Woche ausgetauscht werden.
Tauschen Sie die Batterie innerhalb von einer Woche aus, nachdem die auf einen
Batteriewechsel hinweisenden Anzeichen zum ersten Mal aufgetreten sind. Halten
Sie immer eine Ersatzbatterie bereit, da Sie diese anderenfalls höchstwahrschein-
lich nicht rechtzeitig erhalten. Wird die Batterie nicht rechtzeitig ausgetauscht,
können das Anwenderprogramm und andere Daten verloren gehen.
Führen Sie zum Austausch der Batterie die folgenden Schritte aus. Der Batterie-
wechsel muß nach dem Ausschalten der Versorgungsspannung der CQM1 inner-
halb von fünf Minuten erfolgen, um die Speicherpufferung sicherzustellen.
1. Schalten Sie die Versorgungsspannung der CQM1 aus.
Wurde die Versorgungsspannung der CQM1 noch nicht eingeschaltet, schalten
Sie sie für mindestens eine Minute ein und anschließend wieder aus.
Wird die Versorgungsspannung vor dem Batteriewechsel nicht für mindestens eine
Minute eingeschaltet, wird der nach dem Entfernen der Batterie zur Speicherpuf-
ferung verwendete Kondensator nicht vollständig aufgeladen und der Inhalt des
Speichers geht vor dem Einsetzen einer neuen Batterie möglicherweise verloren.
2. Öffnen Sie das Batteriefach auf der linken oberen Seite der CPU und ziehen
Sie die Batterie vorsichtig heraus.
3. Ziehen Sie den Batterie–Steckverbinder ab.
4. Schließen Sie die neue Batterie an, schieben Sie sie in das Batteriefach und
schließen Sie die Abdeckung.
EIN
AUS
Position des
Segmentes 2
AUS
AUS
EIN
