Kapitel 3 – Speicherbereiche
Beispiel einer
Wort-Zuweisung

4. Verwendung des Speichermoduls

Speichermodul und Inhalt

Speichermodul
98
I
I N
Netzteil CPU
N
16 8
15 8 7 0
IR 000
IR 001
IR 002

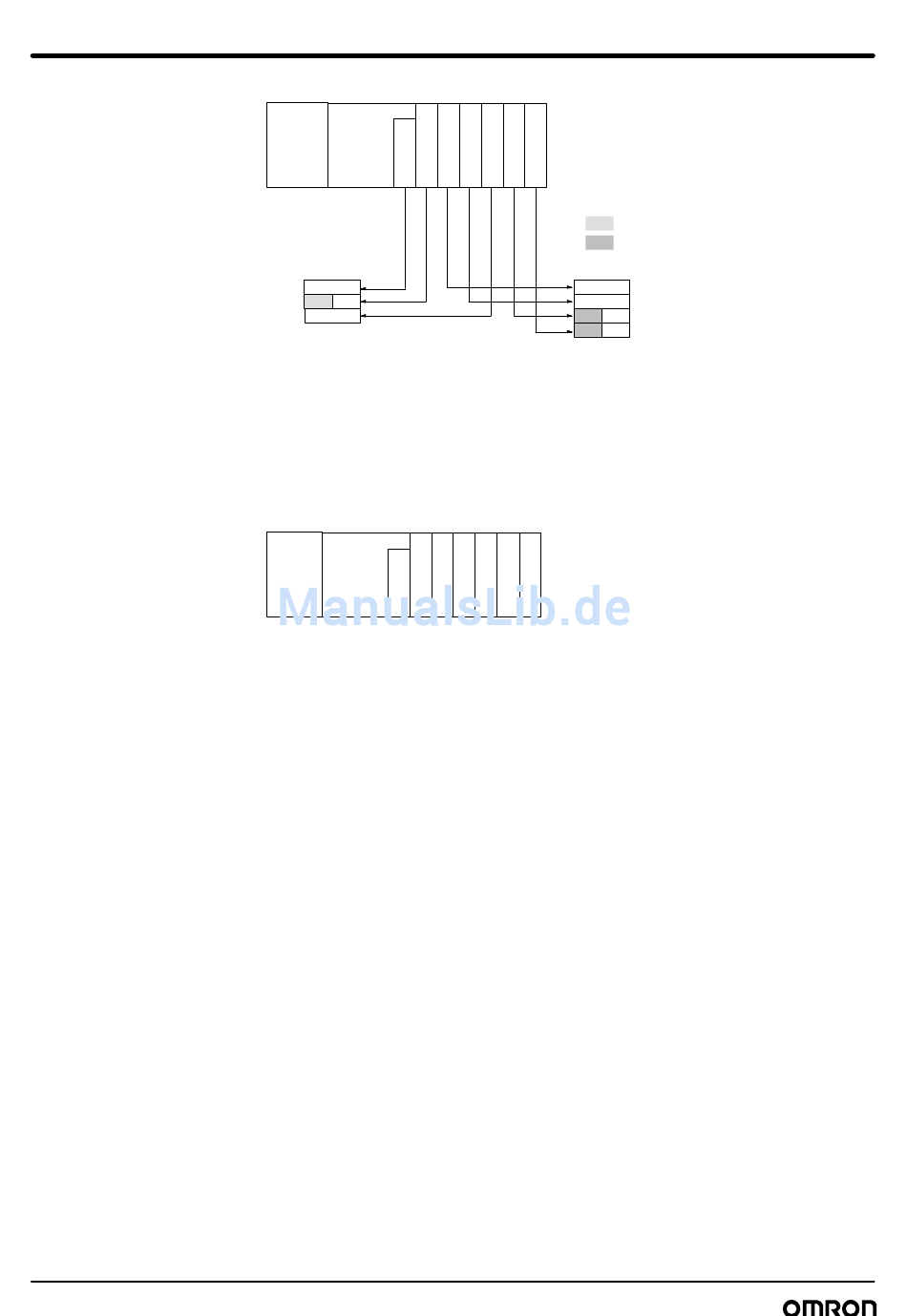

Abb. 190: Wortzuweisung
Alle Bits von Worten, die den letzten zugewiesenen Eingangs- und Ausgangswor-
ten folgen, können als Hilfsbits verwendet werden.
Zum besseren Verständnis der Wort-Zuweisung und zur einfacheren Erkennung
von Störungen empfehlen wir, alle Eingangsbaugruppen direkt nach der CPU zu
installieren. In der folgenden Abbildung sind die Anordnungen für das vorstehende
Beispiel dargestellt.
I
I N
Netzteil CPU
N
16 8
Abb. 191: Verbesserte Baugruppenanordnung gegenüber Abb. 190
Die Anzahl der zugewiesenen Eingangsworte wird im BCD-Format in AR 2200 bis
AR 2207 gespeichert.Die Anzahl der zugewiesenen Ausgangsworte wird im BCD-
Format in AR 2208 bis AR 2215 gespeichert. Die CQM1 verwendet keine E/A-Ta-
belle.
Bei Verwendung des optionalen Speichermoduls können die Setup-Einstellungen,
das Anwenderprogramm, der feste Datenwort-Bereich (DM) sowie die Befehlsta-
bellen im ROM gespeichert werden. Dieses verhindert eine unerwünschte Ände-
rungen bei zufälligem Speichern. Bei Änderung der Steuerungsprozesse können
Setup–Einstellungen und das Programm einfach durch Austauschen des Speicher-
moduls verändert werden.
In diesem Abschnitt finden Sie Erläuterungen zum Lesen und Speichern von Daten
von der bzw. auf das Speichermodul sowie zum Vergleich der Information im Spei-
cher und auf den Speichermodul.
Sechs Arten von Speichermodulen stehen zur Verfügung, die in der folgenden
Tabelle aufgeführt werden.
CPU: CPU
IN:
O O I O O
OUT: Ausgangsbaugruppe
U U N U U
T T T T
16 16 16 8 8
15 8 7 0
CPU: CPU
I O O O O
IN:
N U U U U
OUT: Ausgangsbaugruppe
T T T T
16 16 16 8 8
Eingangsbaugruppe
Kann nicht verwendet werden.
Hilfsbits
IR 100
IR 101
IR 102
IR 103
Eingangsbaugruppe
