Kapitel 1 – Komponenten und Installation
LED Bezeichnung
RUN RUN–LED
ERR/ALM Fehler/Alarm–LED
COM1 Peripherie–Schnittstellen–LED
COM2 RS–232C–Schnittstellen–LED
OUT INH AUSGANG DEAKTIVIERT–LED
0, 1, 2... Eingangszustands–LEDs
Abb. 5: Funktion der Status–LED
SPS–Betriebsarten
Hinweis
PROGRAM–Betriebsart
Fehler/Alarm–LED
(rot)

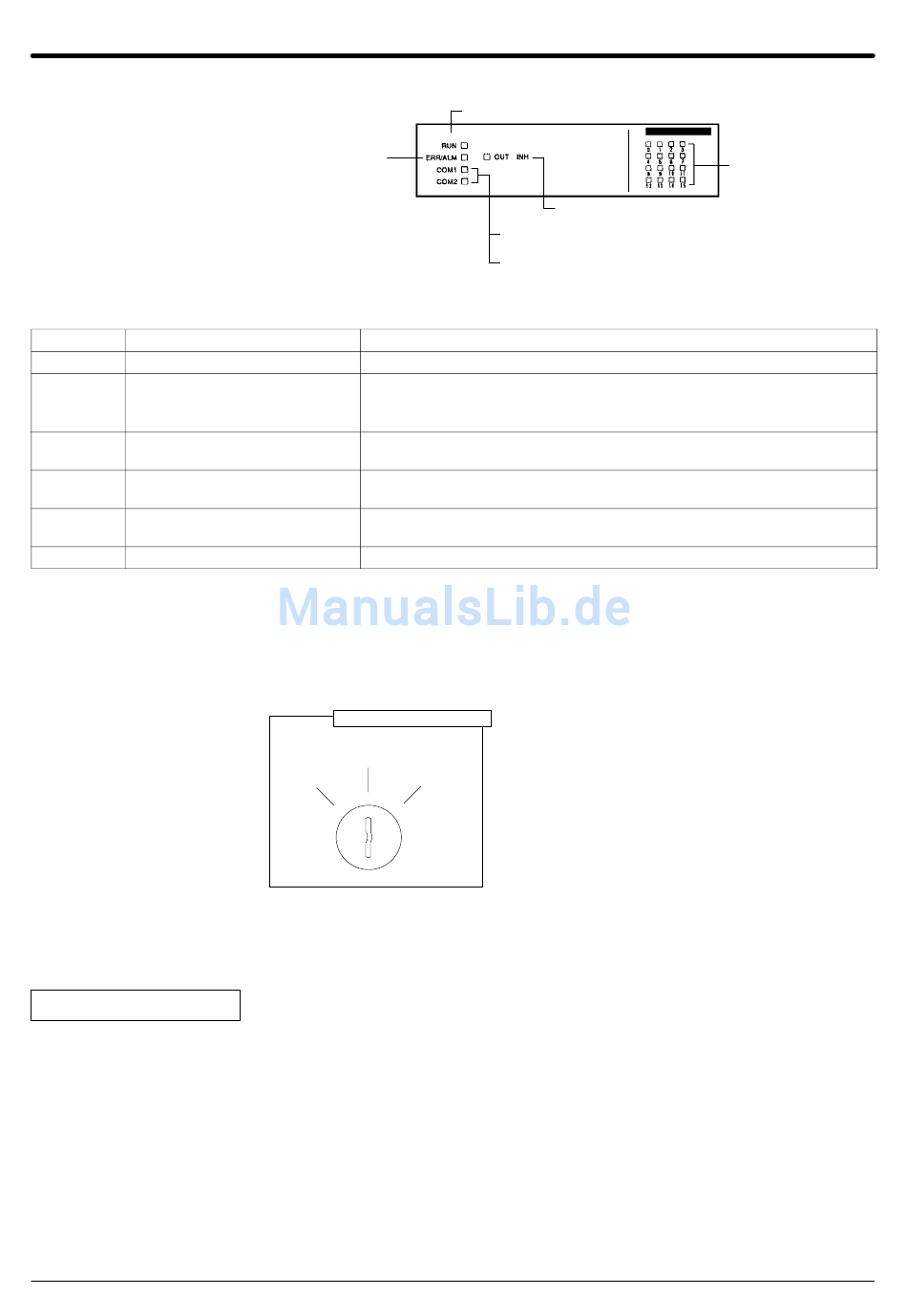

Abb. 4: Status–LED
Leuchtet während des Normalbetriebs der CPU.
Blinkt beim Auftreten eines geringfügigen Fehlers. (Der CPU–Betrieb wird fortgesetzt.)
Leuchtet beim Auftreten eines schwerwiegenden Fehlers. In diesem Fall erlischt die
RUN–LED, der CPU–Betrieb wird beendet und alle Ausgänge werden deaktiviert.
Blinkt, wenn die CPU über die Peripherie–Schnittstelle mit einem anderen Gerät
kommuniziert.
Blinkt, wenn die CPU über die RS–232C–Schnittstelle mit einem anderen Gerät
kommuniziert (nicht CPU11).
Leuchtet, wenn das AUSGANG AUS–Bit, SR 25215, gesetzt ist. In diesem Fall werden
alle SPS–Ausgänge deaktiviert.
Zeigen den EIN und AUS–Zustand von Eingangsbits in IR 000 an.
Die speicherprogrammierbaren Steuerungen der Serie CQM1 verfügen über drei
Betriebsarten (PROGRAM, MONITOR, und RUN). Die SPS–Betriebsart kann
über den Betriebsart–Wahlschalter der Programmierkonsole geändert werden.
Betriebsart–Wahlschalter
MONITOR
RUN PROGRAM
Wird der Betriebsart–Wahlschalter auf PROGRAM eingestellt,
kann der Schlüssel nicht abgezogen werden.
Abb. 6: SPS–Betriebsarten
Bei einigen Programmiergeräten (z.B. der Programmierkonsole) wird die aktuelle
Anzeige gelöscht und die neue Betriebsart angezeigt, wenn über den Wahlschalter
eine neue Betriebsart eingestellt wird. Soll die Anzeige bei einer Betriebsart–
Änderung erhalten bleiben, drücken Sie zunächst die SHIFT–Taste und ändern
dann die Einstellung des Betriebsart–Wahlschalters.
Die Funktion der einzelnen Betriebsarten wird nachfolgend kurz erläutert:
In der PROGRAM–Betriebsart erfolgen grundlegende Änderungen des SPS–Pro-
gramms oder der Einstellungen (z.B. Übertragung, Sicherung, Editierung oder
Überprüfung des Programms oder Änderung des Setup). Das Programm kann in
der PROGRAM–Betriebsart nicht ausgeführt werden. Die Ausgangspunkte der
RUN–LED (grün)
CPU21–E
AUSGANG DEAKTIVIERT–LED (orange)
Peripherie–Schnittstellen–LED (COM1) (orange)
RS–232C Schnittstelle (COM2) (orange)
Funktion
Eingangszustands–
LEDs
3
