Standardfunktionen
10.9 Watchdog (Überwachung Bus, Überwachung SPS/PLS)
10.9 Watchdog (Überwachung Bus, Überwachung SPS/PLS)
Beschreibung
Der Funktionsbaustein "Watchdog" überwacht die Kommunikation mit der SPS über
PROFINET sowie den Betriebszustand der SPS in der Betriebsart "Fern".
Schema
Überwachung Bus: Bei dieser Überwachungsart wird die Störung "Störung - Bus" erzeugt,
wenn
● die "Überwachung Bus" ist aktiviert ist.
● der zyklische Datenaustausch zwischen der SPS und SIMOCODE pro in der Betriebsart
"Fern" (Betriebsartenumschalter S1 = 1 und S2 = 1) unterbrochen wird, z. B. durch
Unterbrechung der PROFINET-Verbindung.
Der "Status - Bus ok" kann immer ausgewertet werden. Befindet sich SIMOCODE pro im
zyklischen Datenaustausch mit der SPS, wird "Status - Bus ok" gleich "1" gesetzt.
Überwachung SPS / PLS: Bei dieser Überwachungsart wird die "Störung - SPS / PLS"
erzeugt, wenn
● die "Überwachung SPS / PLS" aktiviert ist.
● in der Betriebsart "Fern" (Betriebsartenumschalter S1=1 und S2 =1) das PROFINET in
den Zustand "Hold/Stopp" wechselt.
Der "Status - SPS / PLS in Run" kann immer ausgewertet werden. Befindet sich das
PROFINET im Zustand "Hold/Stopp ", wird "Status - SPS / PLS in Run" gleich "0" gesetzt.
Wenn "SPS / PLS Überwachung - Eingang" vorzugsweise mit dem Bit "Zyklisch Steuern -
Bit 0.7" verbunden ist, dann wird der Status der SPS nur von diesem Bit abgeleitet.

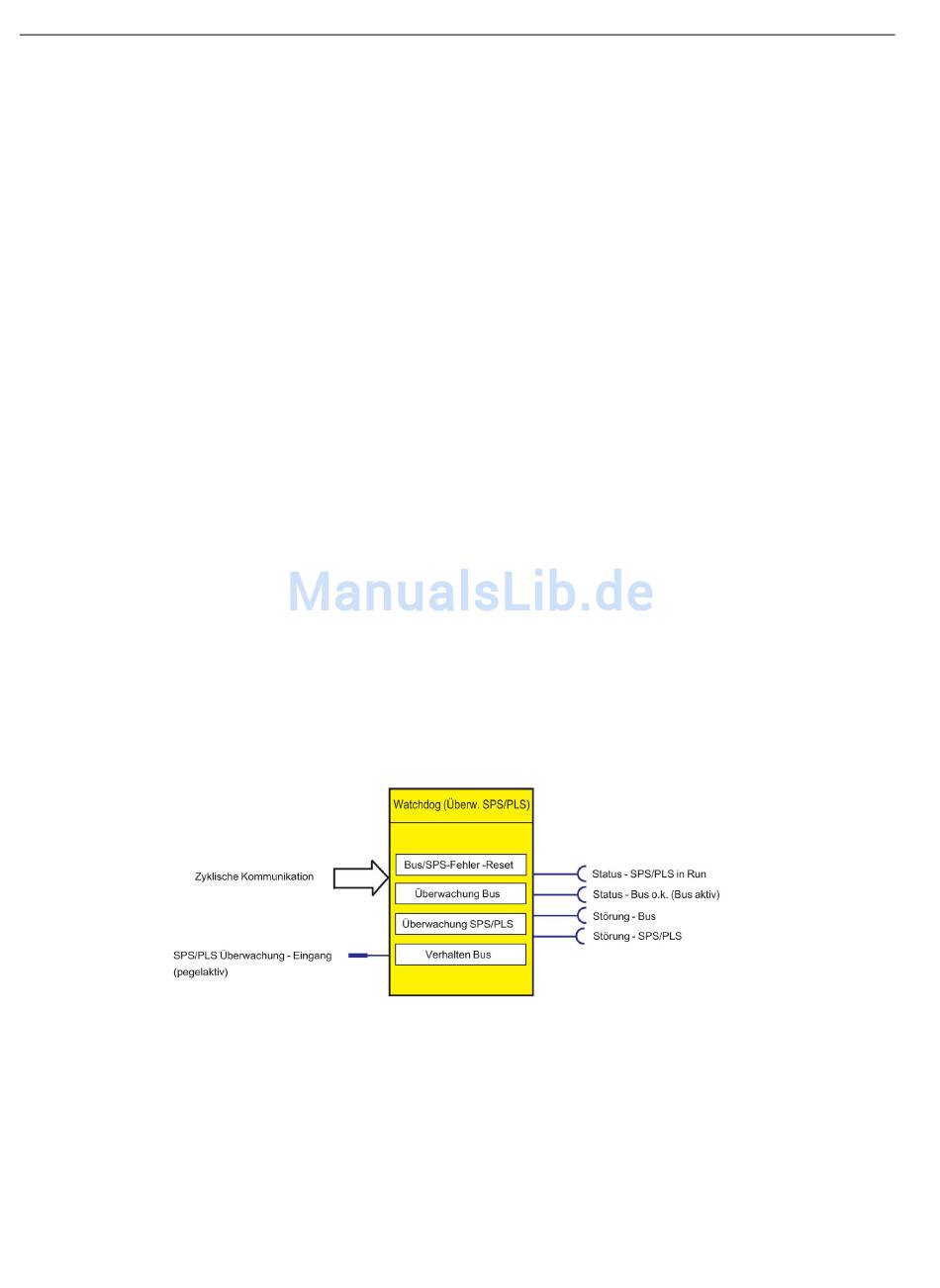

Bild 10-12
358
Funktionsbaustein "Watchdog (Überwachung SPS / PLS)"
