19.5.3

Technische Daten des Digitalmoduls DM-F Local

Technische Daten des Digitalmoduls DM-F Local

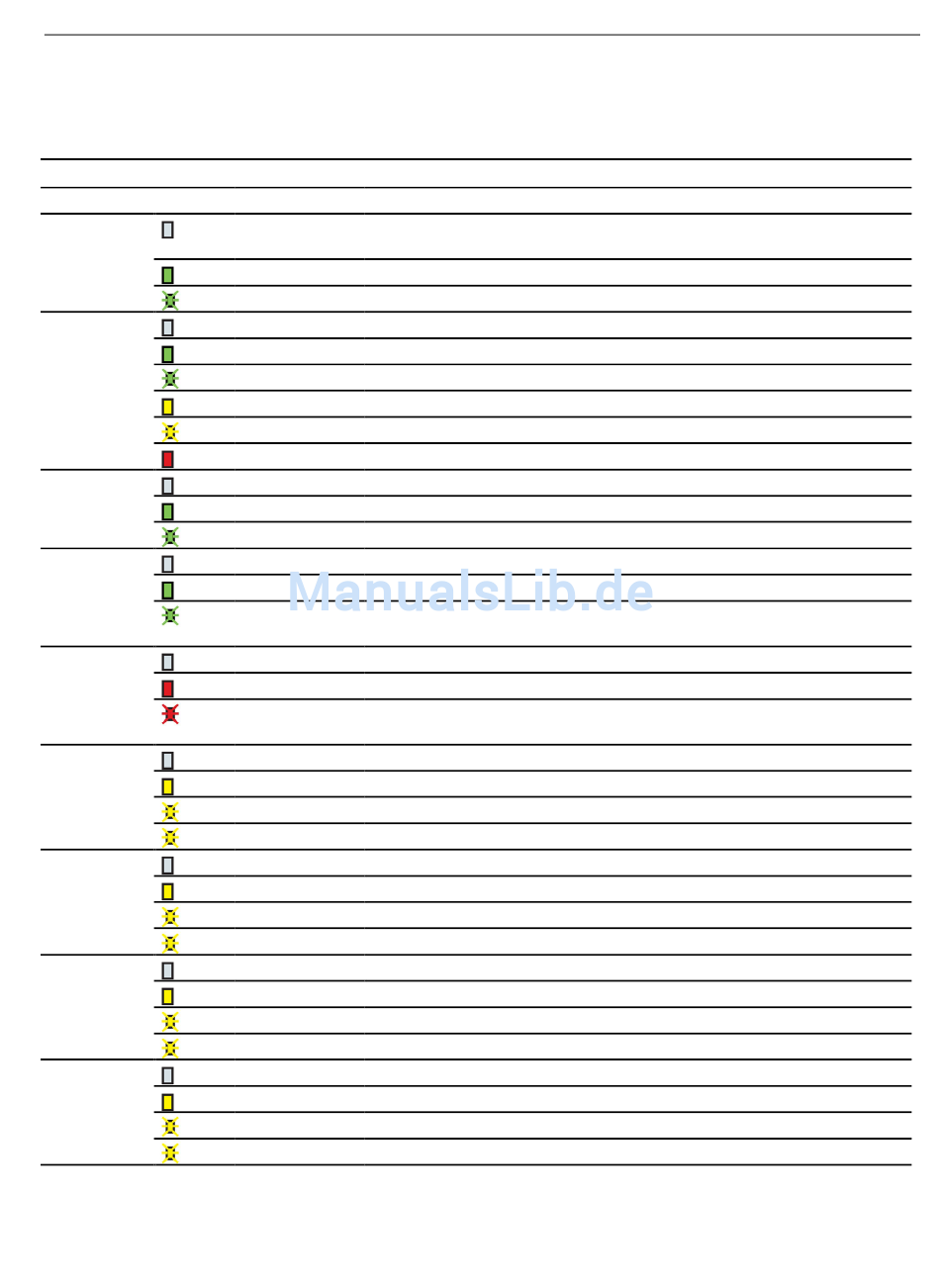

LED-Anzeige DM-F Local Farbe
"READY"
"DEVICE"
"OUT"
"IN"
"SF"
"1"
"2"
"3"
"4"
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Bedeutung
Aus Systemschnittstel-
le nicht verbunden / Versorgungsspannung zu niedrig / Gerät defekt
Grün Gerät betriebsbereit / Systemschnittstelle in Ordnung
Grün blinkend Gerät betriebsbereit / Systemschnittstelle nicht aktiv oder nicht in Ordnung
Aus Versorgungsspannung zu niedrig
Grün Gerät betriebsbereit
Grün blinkend Selbsttest
Gelb Konfigurationsmodus
Gelb blinkend Konfigurationsfehler
Rot Gerät defekt oder gestört
Aus Sicherheitsgerichteter Ausgang inaktiv
Grün Sicherheitsberichteter Ausgang aktiv
Grün blinkend Rückführkreis bei erfüllter Startbedingung nicht geschlossen
Aus Eingang inaktiv
Grün Eingang aktiv
Grün blinkend Fehler erkannt (z. B. Querschluss am Eingang, Gleichzeitigkeit der Senso-
ren nicht erfüllt)
Aus kein Sammelfehler
Rot Sammelfehler (Verdrahtungsfehler, Querschluss, Konfigurationsfehler)
Rot blinkend Sammelfehler (Rückführkreis-Fehler, Gleichzeitigkeitsbedingung nicht er-
füllt)
Aus Querschlusserkennung aus
Gelb Querschlusserkennung ein
Gelb blinkend Konfigurationsmodus, wartet auf Bestätigung
Gelb flimmernd Konfigurationsfehler
Aus Öffner / Schließer
Gelb Öffner / Öffner
Gelb blinkend Konfigurationsmodus, wartet auf Bestätigung
Gelb flimmernd Konfigurationsfehler
Aus 2 x 1-kanalig
Gelb 1 x 2-kanalig
Gelb blinkend Konfigurationsmodus, wartet auf Bestätigung
Gelb flimmernd Konfigurationsfehler
Aus Entprellzeit Y12, Y22, Y34 ∼ 50 ms
Gelb Entprellzeit Y12, Y22, Y34 ∼ 10 ms
Gelb blinkend Konfigurationsmodus, wartet auf Bestätigung
Gelb flimmernd Konfigurationsfehler
19.5 Technische Daten der Erweiterungsmodule
