Wahrheitstabelle 3E / 1A

Beschreibung
Die Wahrheitstabelle 3E / 1A besteht aus:
● 3 drei Stecker
● einer Logik
● einer Buchse.
Sie können unter den acht möglichen Eingangsbedingungen diejenigen auswählen, bei
denen Sie ein Ausgangssignal erzeugen möchten.
Insgesamt stehen 8 Wahrheitstabellen 1 bis 11 beim Grundgerät SIMOCODE pro V PN zur
Verfügung.
Schema

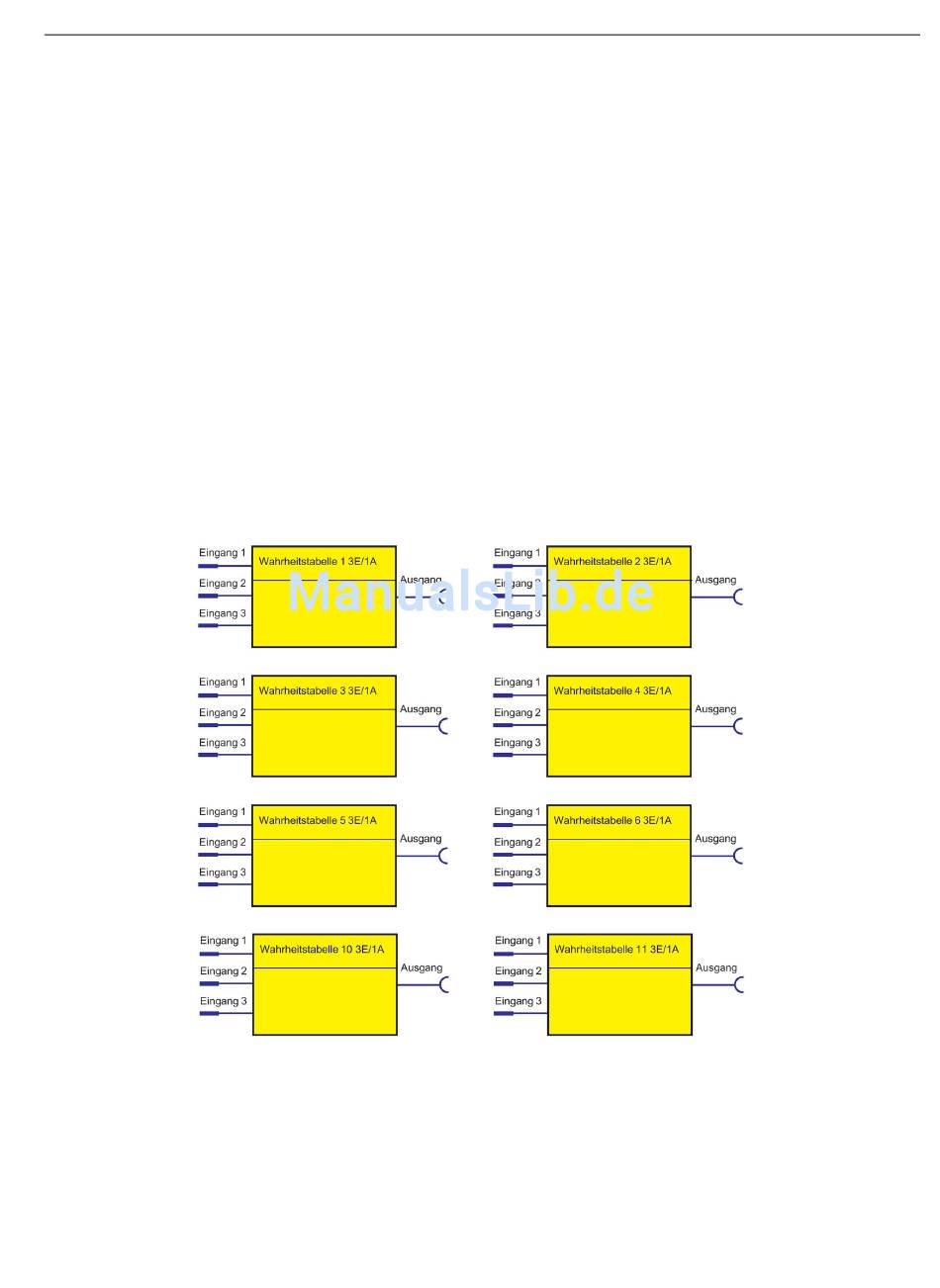

Das folgende Schema zeigt die Logikbausteine "Wahrheitstabelle 3E / 1A":
Bild 11-2
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Logikbausteine "Wahrheitstabelle 3E / 1A"
