Logikbausteine
11.13 Calculatoren (Rechenbausteine) 3, 4
Schema

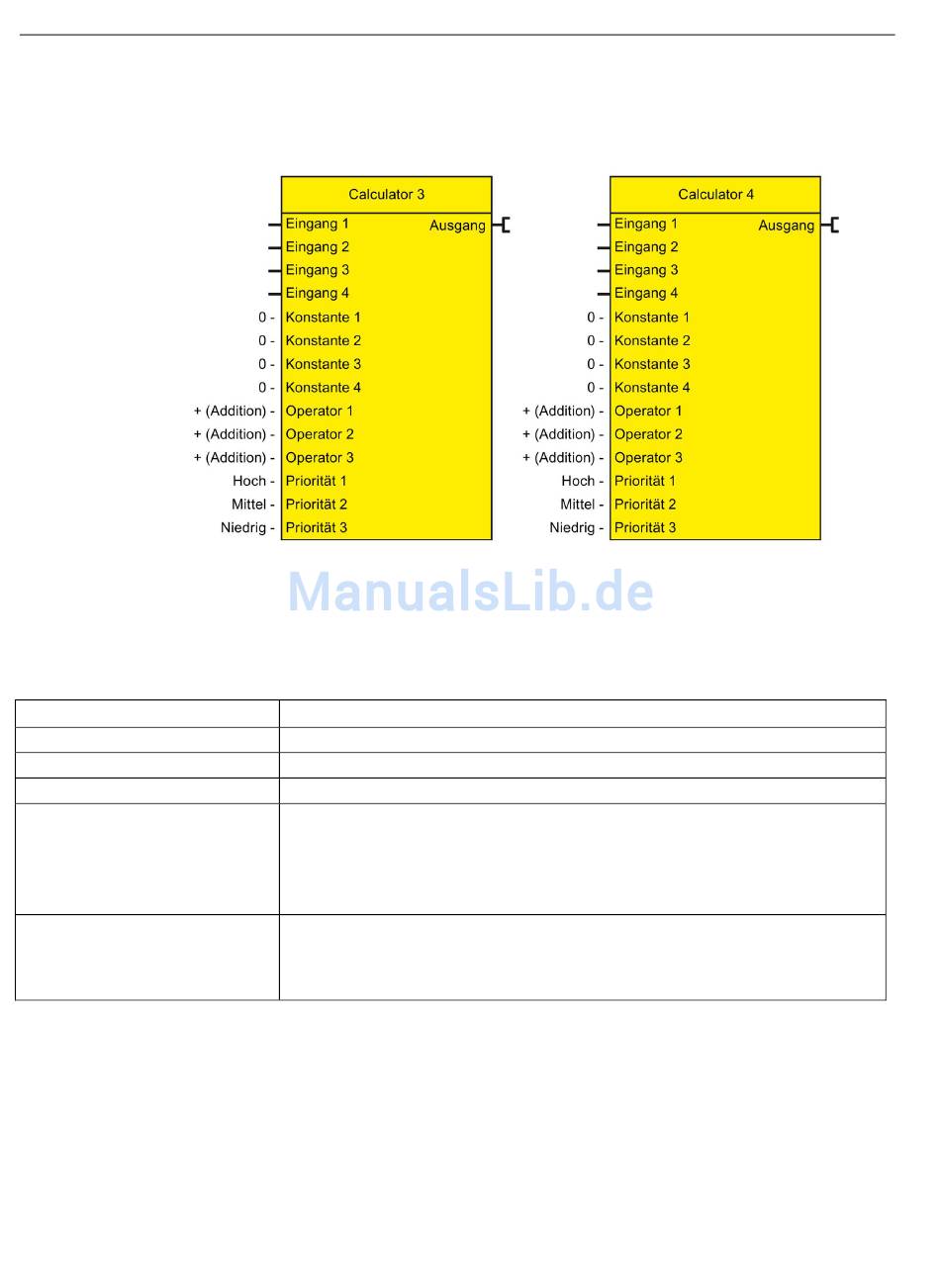

Folgendes Schema zeigt die Logikbausteine "Calculator 3" und "Calculator 4":
Bild 11-24
Einstellungen Calculator 3, 4
Tabelle 11- 16 Einstellungen Calculator 3, 4
Calculator 3, 4
Eingang
Ausgang
Konstante 1 bis 4
Operator 1 bis 3
Priorität 1 bis 3
Formel Calculator 3, 4
Ausgang = Eingang 1 [Operator 1] Eingang 2 [Operator 2] Eingang 3 [Operator 3] Eingang 4
390
Funktionsbausteine "Calculator 3" und "Calculator 4"
Beschreibung
Beliebiger analoger Wert
Berechneter analoger Wert
Beliebiger analoger Wert; Bereich: 0 - 65535 (Voreinstellung: 0)
"+": Addition
•
"-": Subtraktion
•
"*": Multiplikation
•
"/": Subtraktion
•
OP1 = "*"; Mittel
•
OP2 = "+"; Hoch
•
OP3 = "-"; Niedrig
•
