Montage, Verdrahtung, Schnittstellen Fachidentifikation

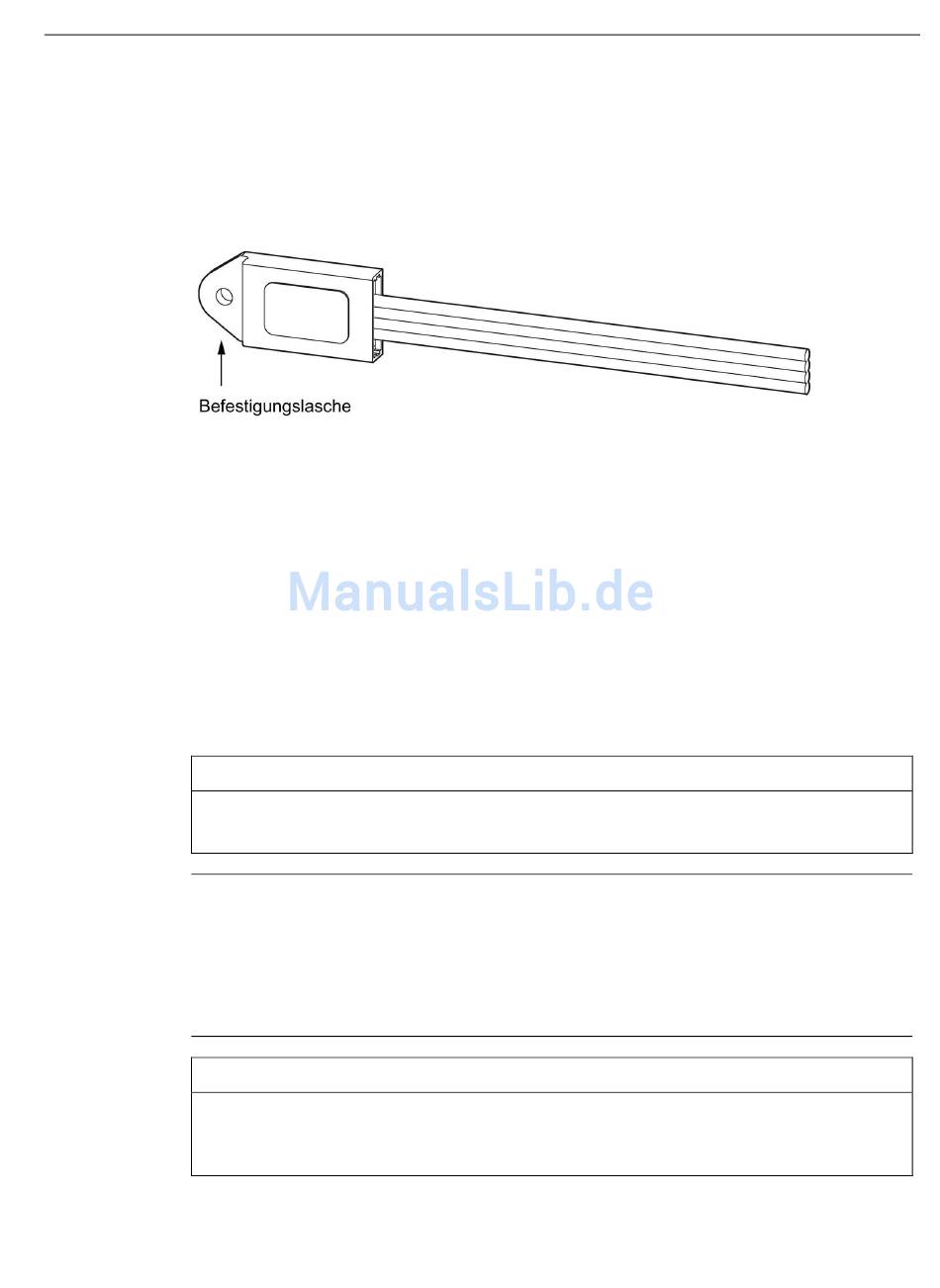

Befestigung des Initialisierungsmoduls in der Schaltanlage
Befestigen Sie das Initialisierungsmodul mit der Befestigungslasche in der Schaltanlage.
Bild 22-2
Verdrahtung des Initialisierungsmoduls
Das Initialisierungsmodul besitzt im Gegensatz zu den anderen Erweiterungskomponenten
des Systems keinen Steckverbinder. Es ist zur Installation im festen Teil der Schaltanlage
vorgesehen. Schließen Sie das Initialisierungsmodul mittels der vier Anschlussdrähte an den
Schaltanlagenseitigen Steuerstecker eines Motor-Control-Centers an.
Auf der Gegenseite befindet sich ein Einschubmodul, an dessen Steuerstecker die
entsprechenden vier Anschlussdrähte des Y-Verbindungskabels angeschlossen werden
(siehe Abbildung).
Verbinden Sie jeweils die Drähte mit den jeweils identischen Farben des
Initialisierungsmoduls und des Y-Verbindungskabels.
ACHTUNG
Beachten Sie die Farben!
Eine fehlerhafte Verdrahtung kann zur Zerstörung des Initialisierungsmoduls führen.
Hinweis
Verlegung der Leitung
Achten Sie bei der Verdrahtung des Initialisierungsmoduls darauf, die einzelnen Leiter
möglichst eng aneinander zu verlegen (Flachbandkabel).
Die gesamte Länge der Verbindungskabel einschließlich der Verdrahtung zum
Initialisierungsmodul darf 3 m nicht überschreiten.
ACHTUNG
Maximale Länge der Verbindungskabel
Die Gesamtlänge aller Verbindungskabel darf für jede der beiden Systemschnittstellen des
Grundgeräts 3 m nicht überschreiten!
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
22.4 Montage, Verdrahtung, Schnittstellen Fachidentifikation
Befestigung des Initialisierungsmoduls
Fachidentifikation (PROFINET)
