10.3 Rückmeldung Testposition (RMT)
Beschreibung
Mit dem Funktionsbaustein "Rückmeldung Testposition (RMT)" können Sie den
Funktionstest "Kaltfahren" durchführen. Dazu muss der Eingang (Stecker) des
Funktionsbausteins mit einer entsprechenden Buchse verknüpft werden. Die aktivierte
Testposition wird mit blinkenden QL der Steuerfunktion signalisiert.
Der Funktionsbaustein "Rückmeldung Testposition (RMT)" besteht aus
● 1 Stecker
● 1 Buchse "Status - Testposition". Sie wird gesetzt, wenn ein Signal am Eingang anliegt.
● 1 Buchse "Störung - Rückmeldefehler Testposition". Sie wird gesetzt, wenn
– "RMT" aktiviert wird, obwohl Strom im Hauptstromkreis fließt
– "RMT" aktiviert ist und Strom im Hauptstromkreis fließt.
Insgesamt steht 1 Funktionsbaustein "Rückmeldung Testposition" zur Verfügung.
Hinweis
Bei aktivierter Testposition werden die Buchsen QLE / QLA der Steuerfunktion angesteuert,
um den Testbetrieb des Motorabzweigs beispielsweise durch eine blinkende Taster-LED
anzuzeigen.
Schema

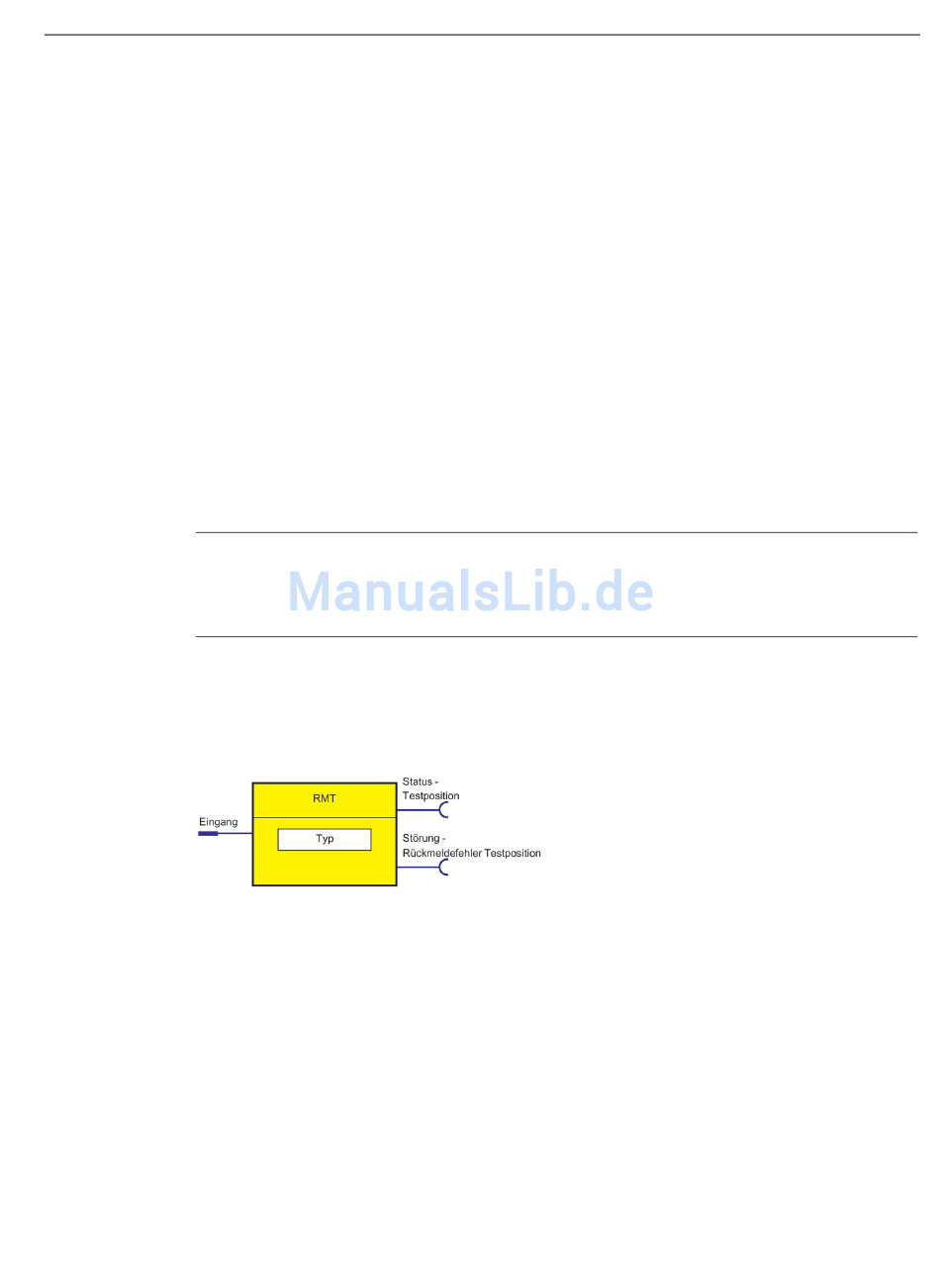

Folgendes Schema zeigt den Funktionsbaustein "Rückmeldung Testposition":
Bild 10-3
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Funktionsbaustein "Rückmeldung Testposition"
Standardfunktionen
10.3 Rückmeldung Testposition (RMT)
341
