Montage, Verdrahtung, Schnittstellen
13.2 Montage
13.2.4

Montage Strom-/Spannungserfassungsmodule

Sie können diese Systemkomponenten folgendermaßen befestigen:
● Strom- / Spannungserfassungsmodule bis 100 A: Hutschienenmontage oder
Schraubbefestigung mit Befestigungslaschen (Bestellnummer: 3RV2928-0B) und
Schrauben auf einer ebenen Fläche. Diese Befestigungslaschen sind nur für Strom--/
Spannungserfassungsmodule (und Stromerfassungsmodule) geeignet! Bei den Strom- /
Spannungserfassungsmodulen bis 25 A benötigen Sie zusätzlich ein Distanzstück von
25 mm Länge.
● Strom- / Spannungserfassungsmodule bis 200 A: Hutschienenmontage oder
Schraubbefestigung.
● Strom- / Spannungserfassungsmodule bis 630 A: Schraubbefestigung.

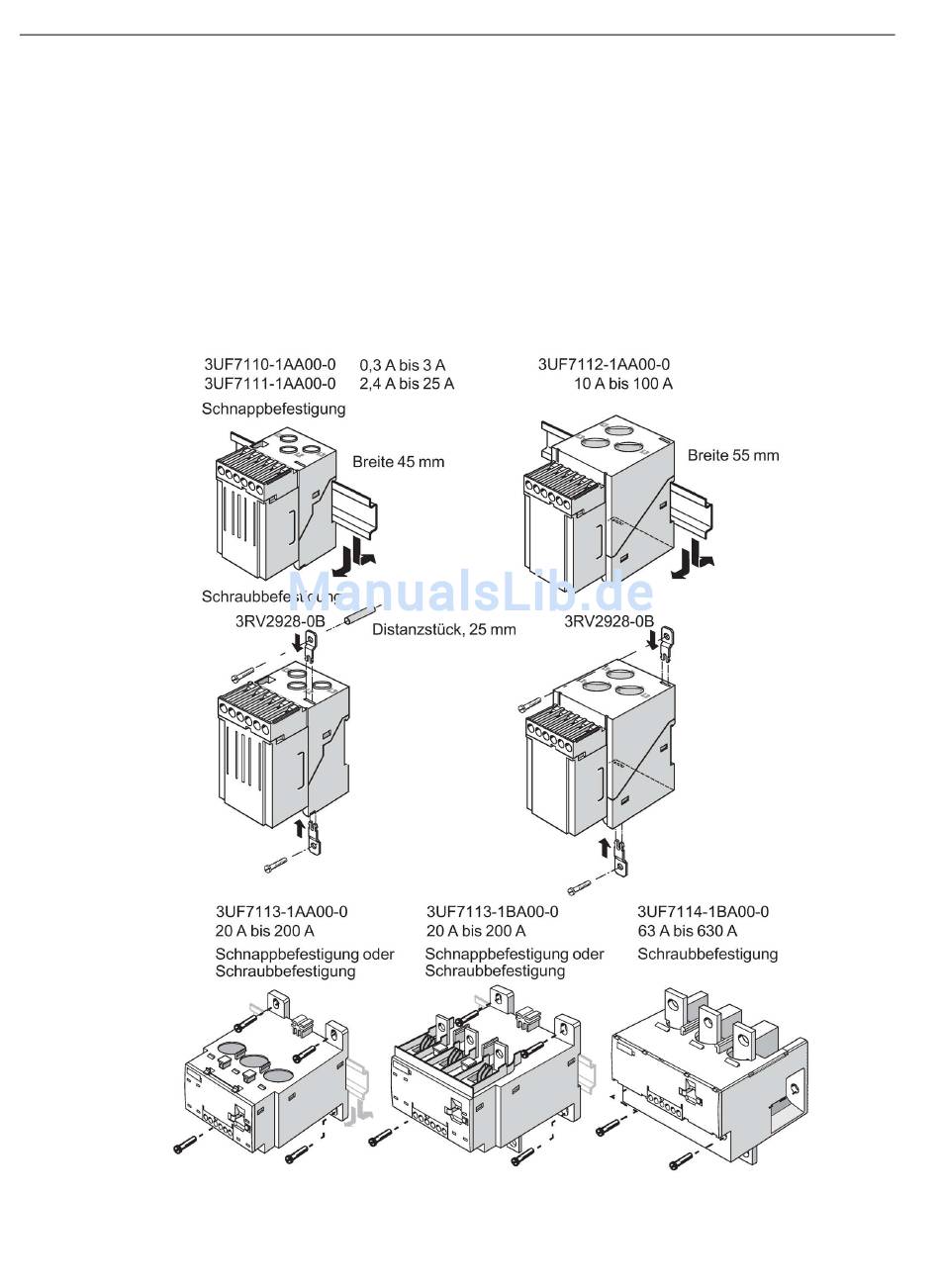

Bild 13-3
460
Montage Strom- / Spannungserfassungsmodule
