2.13.4

Bedien- und Anzeigeelemente des Bedienbausteins mit Display

Display-Anzeigen des Bedienbausteins mit Display
Über das Display können Sie aktuelle Messwerte, Betriebs- und Diagnosedaten sowie
Statusinformationen des Motorabzweigs im Klartext oder mit Hilfe von Symbolen ablesen.

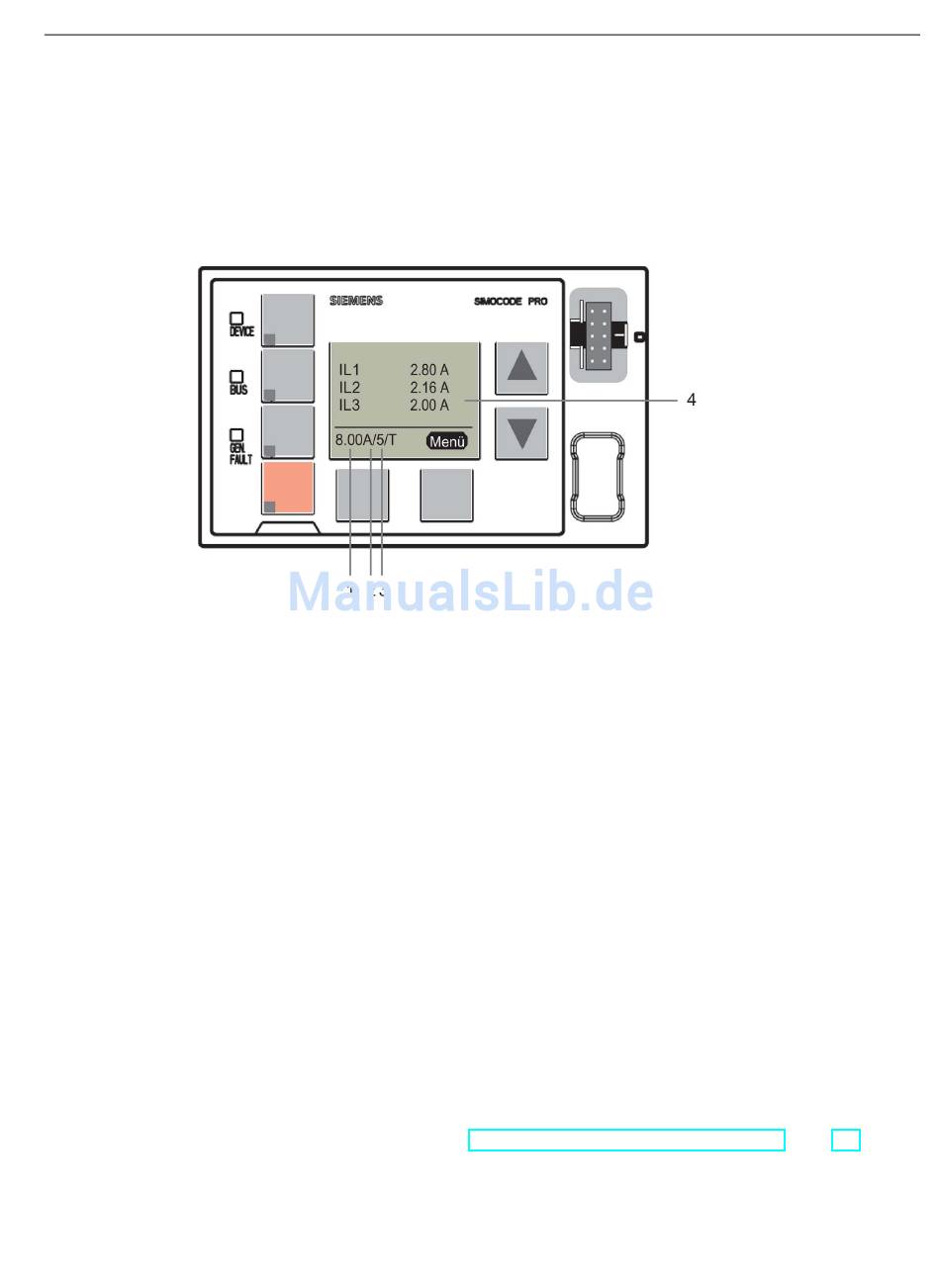

Bild 2-15
1
Zeigt den eingestellten Einstellstrom Ie / Motornennstrom in A an. Bei Motoren mit zwei
Drehzahlen wird abhängig von der aktuellen Drehzahl (langsam oder schnell) immer der
zugehörige Einstellstrom Ie1 oder Ie2 angezeigt z. B. 8 A. Bei Motoren mit zwei Drehzahlen
kann bei Motorstillstand durch Betätigung des linken Softkey zwischen der Anzeige beider
Einstellströme gewechselt werden. Im laufenden Betrieb wird immer der zur aktuellen
Motordrehzahl gehörige Einstellstrom angezeigt.
2
Zeigt die eingestellte Class-Zeit des Überlastschutzes an, z. B:10 = Class 10 (Class =
Auslöseklasse)
3
Zeigt an, ob eine Temperaturüberwachung, z. B. die Temperaturüberwachung des Motors
über Thermistoren oder analoge Temperatursensoren (Pt100, Pt1000, KTY, NTC) erfolgt.
(T= Überwachung der Temperatur erfolgt.)
4
Die Betriebsanzeige ermöglicht die anwenderspezifische Darstellung unterschiedlicher
Messwerte im laufenden Betrieb als Standardanzeige auf oberster Menüebene. Hierzu
können vordefinierte Profile innerhalb der Displayeinstellungen ausgewählt werden. Durch
Betätigung des rechten Softkeys "Menü" erfolgt die Navigation in den der Betriebsanzeige
unterlagerten Menüs (siehe Kapitel Betriebsanzeige ablesen und anpassen (Seite 85)).
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Anzeigeelemente des Bedienbausteins mit Display
2.13 Beschreibung der Systemkomponenten
Systembeschreibung
69
