8.5 Temperaturmodul-Eingänge
Beschreibung
SIMOCODE pro besitzt zwei Funktionsbausteine "TM1-Eingänge" und "TM2-Eingänge" mit
drei analogen Buchsen korrespondierend zu den drei Sensormesskreisen der
Temperaturmodule. An diesen Buchsen kann die Temperatur der drei Messkreise in K
einzeln abgegriffen und intern verarbeitet werden. Eine weitere analoge Buchse stellt zudem
immer die maximale Temperatur aller drei gemessenen Temperaturen zur Verfügung. Die
beiden binären Buchsen der Funktionsbausteine bilden außerdem den Zustand der
Sensormesskreise ab. Die Temperaturen können intern verarbeitet und / oder über die
Funktionsbausteine "Zyklisch Melden" zyklisch an das Automatisierungssystem übermittelt
werden.
Hinweis
Die Funktionsbausteine "TM1-/2-Eingänge" können nur genutzt werden, wenn die
entsprechenden Temperaturmodule (TM1 und/oder TM2) angeschlossen und in der
Gerätekonfiguration projektiert wurden!
Schema

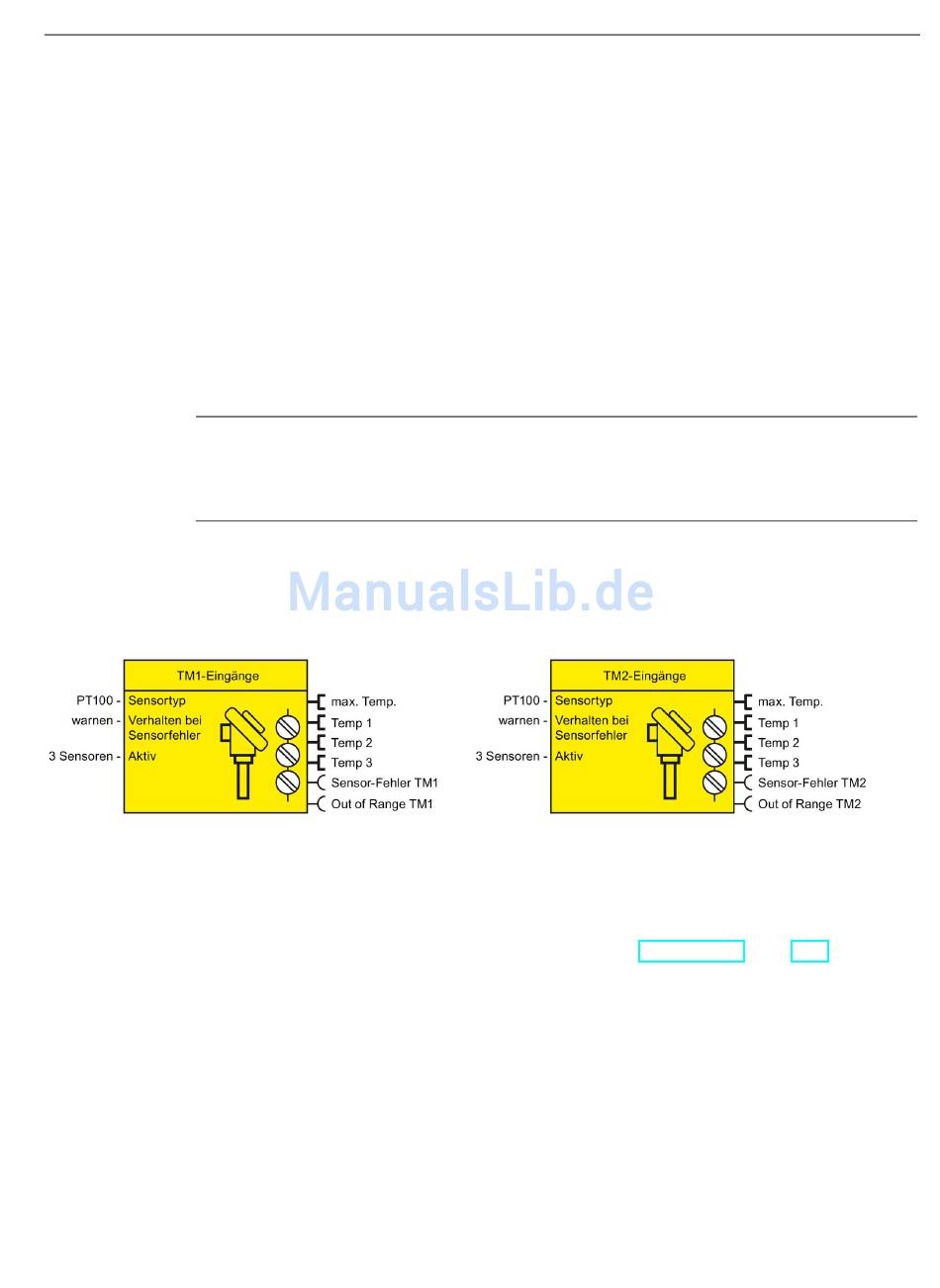

Das folgende Schema zeigt die Funktionsbausteine "TM1-/2-Eingänge":
Bild 8-9 Schema Funktionsbausteine "TM1-/2-Eingänge"
Hinweise zur Verdrahtung
An ein Temperaturmodul können Sie bis zu drei 2-Leiter- oder 3-Leiter-Temperatursensoren
anschließen. Weitere Informationen finden Sie im Kapitel Verdrahtung (Seite 465).
