Inbetriebnahme und Service
14.3 Service

Stromerfassungsmodul und Strom-/Spannungserfassungsmodul tauschen

Führen Sie folgende Schritte aus:
Tabelle 14- 12
Schritt Beschreibung
1
2
3
4
5
6
7
8
9
10

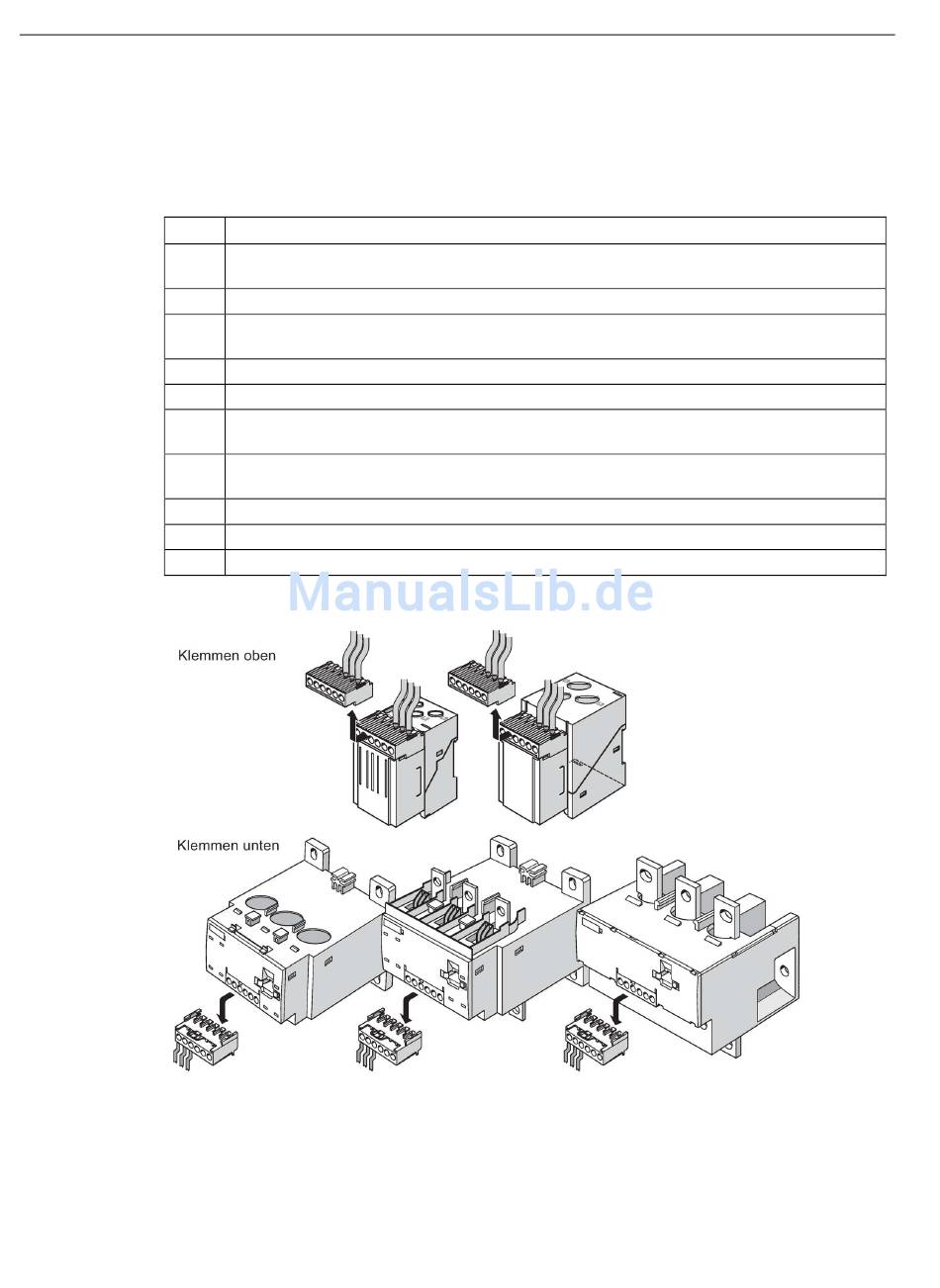

Bild 14-3
514
Stromerfassungsmodul und Strom- / Spannungserfassungsmodul tauschen
Schalten Sie die Hauptenergie für den Abzweig und die Versorgungsspannung für das
Grundgerät ab.
Ziehen Sie das Verbindungskabel von der Systemschnittstelle.
Ziehen Sie die abnehmbare Klemme wie unten abgebildet vom Modul ab (nur Strom-
/ Spannungserfassungsmodule)
Entfernen Sie die drei Leitungen der drei Phasen des Hauptstromkreises.
Tauschen Sie das Modul aus.
Schließen Sie die drei Leitungen des Hauptstromkreises an bzw. führen Sie diese durch die
Durchstecköffnungen.
Stecken Sie die abnehmbare Klemme auf das Modul (nur Strom-
/ Spannungserfassungsmodule).
Stecken Sie das Verbindungskabel auf die Systemschnittstelle.
Schalten Sie die Versorgungsspannung für das Grundgerät zu.
Schalten Sie die Hauptenergie für den Abzweig zu.
Strom-/Spannungserfassungsmodule tauschen
