Analogwertaufzeichnung
9.2 Funktionsprinzip
Einstellungen

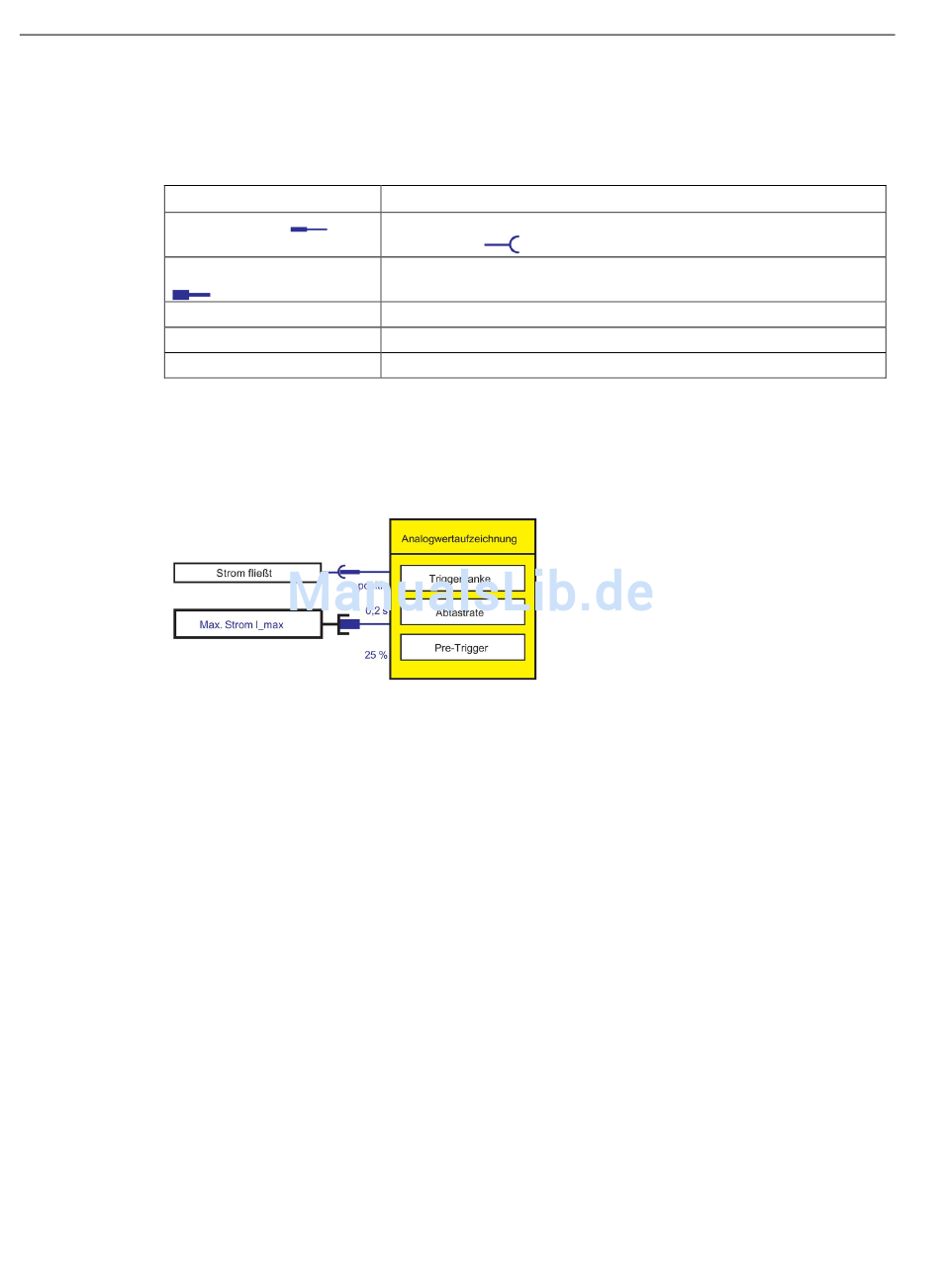

Tabelle 9- 1 Einstellungen "Analogwertaufzeichnung"
Signal / Wert
Trigger-Eingang
Zugeordneter Analogwert
Triggerflanke
Abtastrate
Pre-Trigger
Anwendungsbeispiel
Aufzeichnung des Motorstroms bei Motorstart / Abtastdauer = 12 s / Pre-Trigger = 25 %
(3 s):
Bild 9-3
334
Bereich
Start der Analogwertaufzeichnung mit einem beliebigen Signal (belie-
bige Buchsen
beliebiger Wert (1 Wort/2 Byte) in SIMOCODE pro
positiv (Voreinstellung) / negativ
0,1 ... 50 s in 0,1 s-Schritten (Voreinstellung: 0,1 s)
0 ... 100 % in 5 %-Schritten (Voreinstellung: 0 %)
Anwendungsbeispiel für die Analogwertaufzeichnung
, z. B. Geräteeingänge, Strom fließt)
