7.2 Grundgerät-Ausgänge
7.2 Grundgerät-Ausgänge
Beschreibung
SIMOCODE pro besitzt einen Funktionsbaustein "GG-Ausgänge" mit zwei bzw. drei
Relaisausgängen. Mit den Relaisausgängen können Sie z. B. Schütze oder Lampen
schalten. Dazu müssen die Eingänge (Stecker) des Funktionsbausteins mit den
entsprechenden Buchsen (typischerweise die Schützansteuerungen "QE..." der
Steuerfunktion) verknüpft werden. Der Funktionsbaustein "GG-Ausgänge" besteht aus:
● drei Steckern, korrespondierend zu den Relaisausgängen Out1 bis Out3
● drei Relais
● Ausgangsklemmen.
Insgesamt steht ein Funktionsbaustein "GG-Ausgänge" beim Grundgerät
SIMOCODE pro V PN zur Verfügung.

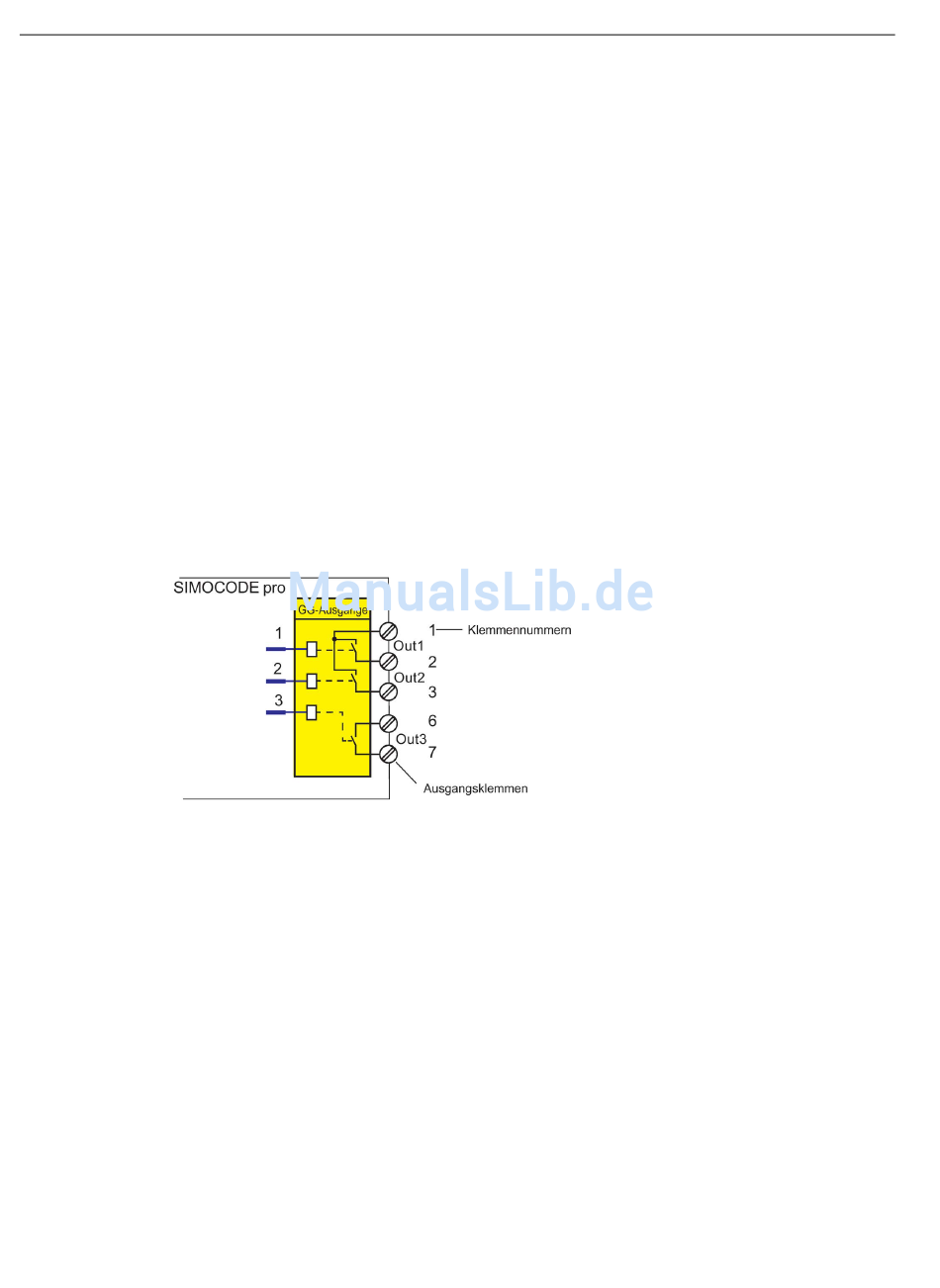

Schema
Das folgende Schema zeigt den Funktionsbaustein "GG-Ausgänge":
Bild 7-2
296
Funktionsbaustein "GG-Ausgänge"
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
SIMOCODE pro PROFINET
