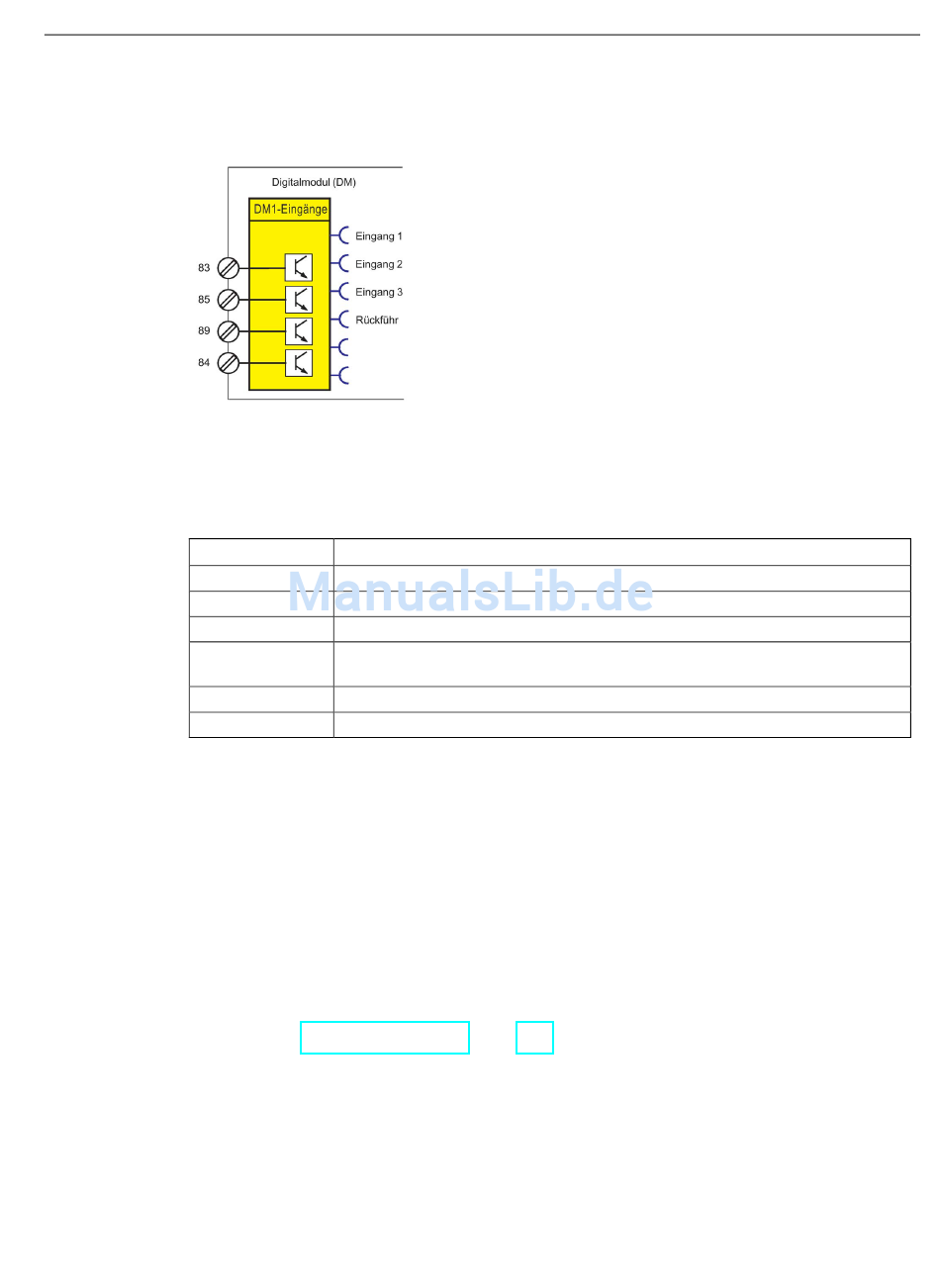

Folgendes Schema zeigt den Funktionsbaustein "DM1-Eingänge" als fehlersicheres
Digitalmodul DM-F PROFIsafe:
Bild 8-8
Tabelle 8- 4 Eingänge, Funktionsbaustein "DM1-Eingänge" als fehlersicheres Digitalmodul DM-
Eingang
Eingang 1
Eingang 2
Eingang 3
Rückführ
Sensor 1
Sensor 2
Anwendungsbeispiele
Digitalmodule bieten die Möglichkeit, die Anzahl der am Grundgerät vorhandenen binären
Ein- und Ausgänge schrittweise weiter zu erhöhen. SIMOCODE pro V PN kann so auf
maximal zwölf binäre Eingänge und sieben binäre Ausgänge erweitert werden. Mit den
Eingangssignalen können Sie zusätzlich z. B. Funktionsbausteine wie "Reset" oder
"Externer Fehler" durch entsprechende Zuordnung aktivieren. Ein externer Fehler kann
beispielsweise das binäre Signal eines externen Drehzahlwächters sein, der die
Unterschreitung der Solldrehzahl eines Motors meldet.
Versorgung der Eingänge
Siehe Kapitel Erweiterungsmodule (Seite 115).
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Schema Funktionsbaustein "DM1-Eingänge" als fehlersicheres Digitalmodul DM-
F PROFIsafe
F PROFIsafe
Beschreibung
Zustand IN1 (83)
Zustand IN2 (85)
Zustand IN3 (89)
Zustand des Rückführkreises FBC (91):
1 - geschlossen, 0 - offen
-
-
Eingänge
8.4 Digitalmodul-Eingänge
